8.3.4. Come posso trovare parti simili sulla base di un pezzo di catalogo?

  1. Seleziona gruppi di prodotti fino a quando a di assieme specifico o una singola parte specifica, quindi selezionare un espressione concreta.

  2. Selezionare la pagina della scheda Parti simili [Similar parts].

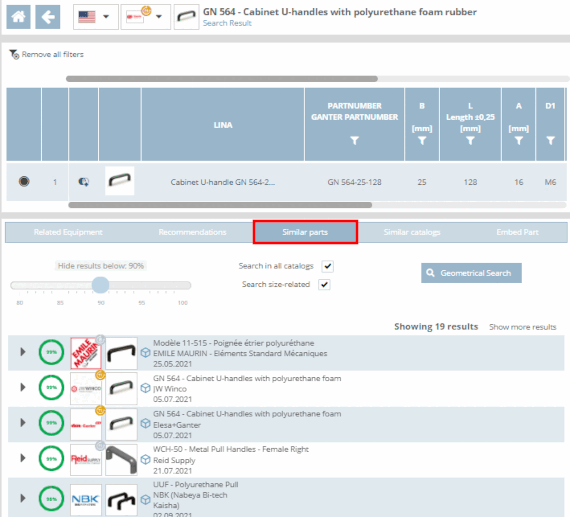

    Figura 8.12.

  3. Se necessario, personalizzare le seguenti opzioni:

    • Nascondi sotto: Utilizzare il cursore per impostare la percentuale desiderata.

    • Ricerca in tutti i cataloghi: Sì/No

    • Dimensioni della nota: Sì / No (solo forma)

  4. Fare clic sul pulsante di ricerca Geometrico.

    ➝ I componenti simili trovati sono elencati sotto le opzioni di impostazione.

    Fare clic sulla freccia nera all'inizio di ogni riga per aprire direttamente l' anteprima [Preview].

    Anteprima

    Figura 8.13. Anteprima
