8.2.3. Procedura da parte dell'organismo di standardizzazione

  1. Non appena l'utente ha inviato l'e-mail, questa viene trasmessa all'ente normativo.

    In base al modello memorizzato, l'e-mail riceve automaticamente come allegato un file open.psmid, che contiene tutte le caratteristiche importanti.

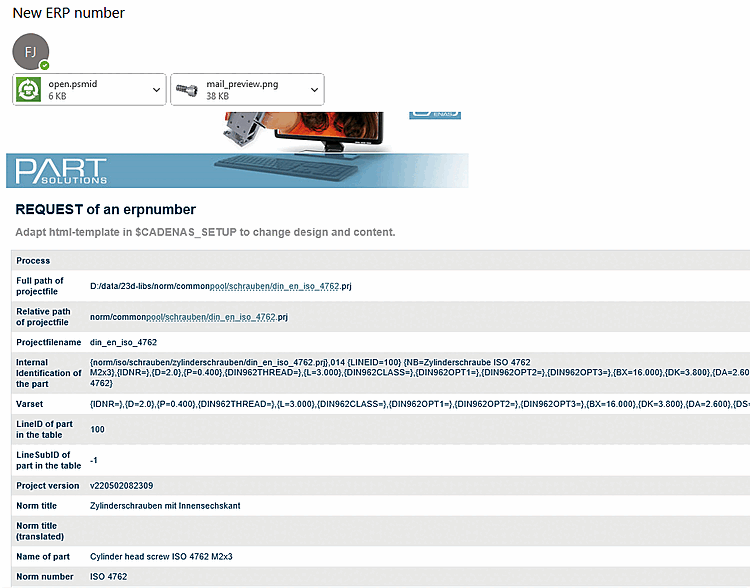

    Esempio di e-mail

    Figura 8.26. Esempio di e-mail

    Se si inserisce la stringa in "Identificazione interna del pezzo" in PARTdataManager nel menu Extra [Extras] > Aprire il pezzo tramite MIDENT [Open part by MIDENT], è possibile ispezionare il pezzo direttamente nella vista 3D e nella vista tabella.

    Figura 8.27.

  2. La funzione Aggiungi al database dei collegamenti [Add to link database] in 3Dfindit o PARTdataManager è disponibile sul lato del corpo normativo.

    Figura 8.28.

    -> Si apre la finestra di dialogo Nuovo numero identificativo [new ident-no.].

    Finestra di dialogo "Nuovo numero di identificazione [new ident-no.]

    Figura 8.29. Finestra di dialogo "Nuovo numero di identificazione [new ident-no.]

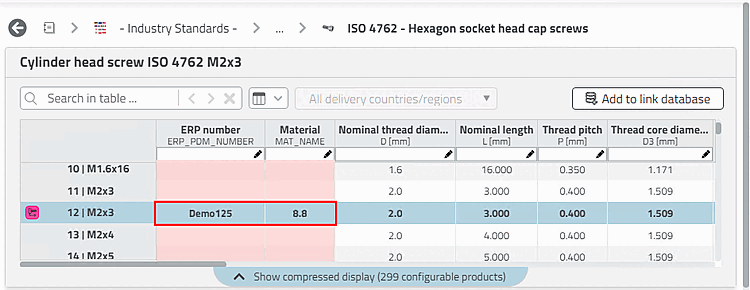

  3. L'ente di standardizzazione inserisce il numero ERP [ERP Number] e il materiale [Material].

    -> La riga della tabella mostra ora i dati inseriti.

    Figura 8.30.

  4. Un login di prova con l'account utente mostra che il display di stato è ora verde, il che significa che la parte può essere esportata in CAD.

    Figura 8.31.
