5.9.2.3. Voce di menu: Variabili

5.9.2.3.1. Variabili senza selezione dell'elenco nella tabella verticale
5.9.2.3.2. Creazione di gruppi di variabili (a livello di catalogo)
5.9.2.3.3. Gruppi di variabili - colonne (variabili) visibili/nascoste
5.9.2.3.4. Colonne con ordinamento naturale
5.9.2.3.5. Variabili con programma eseguibile

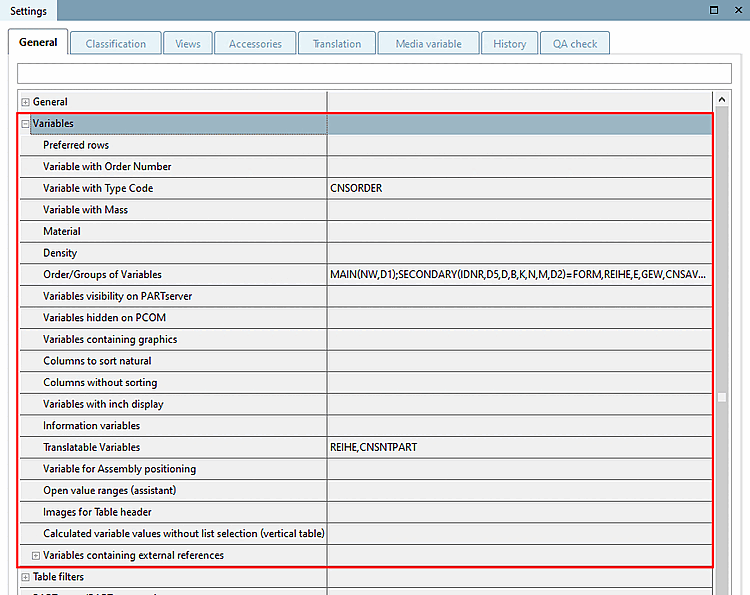

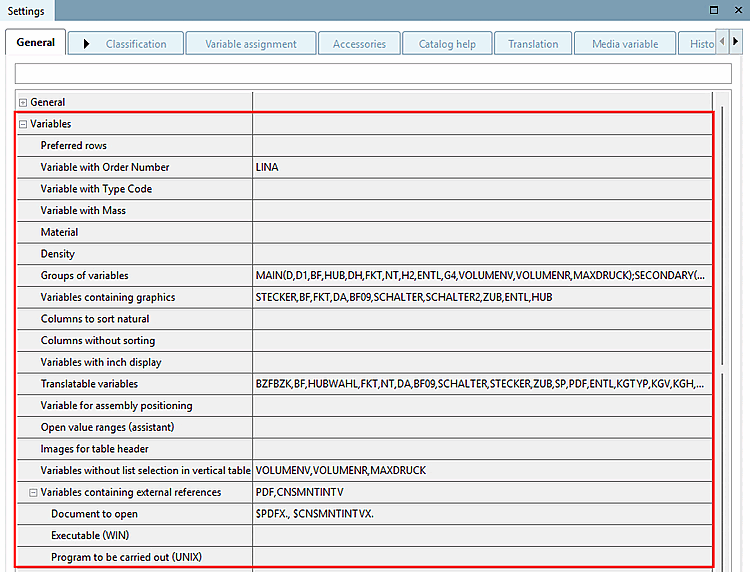

Figura 5.448.

  • File preferite [Preferred rows]:

    Specificare la variabile [Variable] (colonna) che si desidera definire come serie preferita.

  • Gruppi variabili [Groups of variables]:

    Sezione 5.9.2.3.3, “ Gruppi di variabili - colonne (variabili) visibili/nascoste ”Vedere .

  • Variabili con grafica [Variables containing graphics] :

    Se si desidera visualizzare nel progetto righe di tabella con grafici (*.png), definire prima una nuova variabile/colonna nel PARTdesigner. Quindi inserire il nome del file della grafica desiderata nelle singole righe della nuova colonna. Infine, aprire la finestra di dialogo Elenco variabili [Variable list] in PARTproject (Sfoglia ... questo campo) e attivare la variabile in questione.

    [Nota]Nota

    Mantenere le dimensioni della dimensioni ridotte, altrimenti la velocità di funzionamento del sistema sarà compromessa.

  • Colonne con ordinamento naturale [Columns to sort natural]:

    Sezione 5.9.2.3.4, “ Colonne con ordinamento naturale ”Vedere .

  • Colonne senza ordinamento [Columns without sorting]:

    .....

  • Variabili con rappresentazione in pollici [Variables with inch display] :

    I contenuti delle colonne con dimensioni metriche possono essere convertiti in dimensioni in pollici mediante un algoritmo. Specificare qui le variabili (colonne) da sottoporre a questa conversione.

  • Variabili traducibili [Translatable variables]:

    Inserire qui le variabili di testo i cui campi contengono testo traducibile. Inserire il rispettivo testo di traduzione nelle diverse lingue nella pagina della scheda Traduzione [Translation] o preferibilmente nella finestra di dialogo Traduzioni [Translations].

    Tutte le variabili testuali visibili possono essere aggiunte automaticamente.

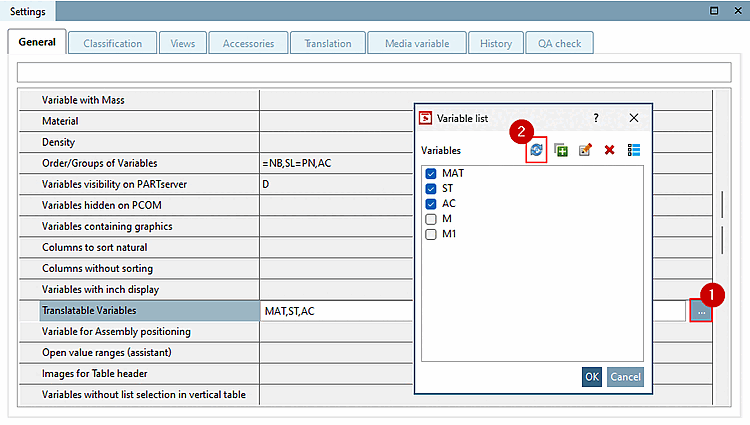

    1. Nella riga Variabili traducibili [Translatable variables], fare clic sul pulsante .....

      → Si apre la finestra di dialogo Elenco variabili [Variable list].

      Figura 5.451.

    2. Clic sull'icona Variabili di testo visibili automaticamente [Set visible text variables automatically].

      → Tutte le variabili di testo visibili vengono impostate automaticamente.

      Se sono già state attivate altre variabili che non sono variabili visibili, si apre una finestra di dialogo che chiede se queste variabili devono essere disattivate.

      Figura 5.452.

      Ciò significa che le variabili mancanti vengono sempre aggiunte e quelle invisibili vengono deselezionate su richiesta dell'utente.

    Sezione 5.8.2.1.14, “ Traduzione di ”Informazioni dettagliate sul tema "Tradurre" sono disponibili sul sito .

  • Variabili per il posizionamento dell'assemblaggio [Variable for assembly positioning]:

    Informazioni facoltative: si riferisce a "Testmeta".

    Le variabili possono essere definite come caratteristiche funzionali [Function attribute] (ad esempio, la corsa visualizzata di un gruppo con cilindro retratto o esteso o la posizione angolare di una cerniera).

    Tali variabili registrate non vengono utilizzate per il test geometrico in TESTmeta, riducendo così il numero di varianti da testare in TESTmeta.

  • Intervalli di valori aperti (procedure guidate) [Open value ranges (assistant)]:

    Le variabili dell'intervallo di valori inserite qui non vengono controllate in TESTmeta.

  • Immagini per l'intestazione della tabella [Images for table header]

    Fare clic su ... si apre l'omonima finestra di dialogo per determinare la variabile desiderata e il percorso dell'immagine.

    L'icona viene visualizzata accanto alla variabile.

    Figura 5.453. L'icona viene visualizzata accanto alla variabile.

    nel file di progetto ha il seguente aspetto:

    • HEADERIMAGE(Y)=header_i.png

      L'immagine viene memorizzata nella directory del progetto.

    • HEADERIMAGE(Y)=%catroot%/header_i.png

      L'immagine viene memorizzata nella directory principale del catalogo.

  • Variabili senza selezione dell'elenco nella tabella verticale [Variables without list selection in vertical table]:

    Sezione 5.9.2.3.1, “ Variabili senza selezione dell'elenco nella tabella verticale ”Vedere .

  • Variabili con programma eseguibile [Variables containing external references] :

    Sezione 5.9.2.3.5, “ Variabili con programma eseguibile ”Vedere .
