5.9.2.3.2.  Creazione di gruppi di variabili (a livello di catalogo)

[Nota]Nota

La voce Crea gruppi di variabili [Create variable groups] viene visualizzata solo a livello di catalogo.

Figura 5.457.

La creazione di gruppi di variabili ha il vantaggio di poterle selezionare separatamente. L'utente ha una visione d'insieme migliore quando determina le variabili in 3Dfindit / PARTdataManager o PARTcommunity se la tabella è più piccola e vengono visualizzate meno variabili contemporaneamente.

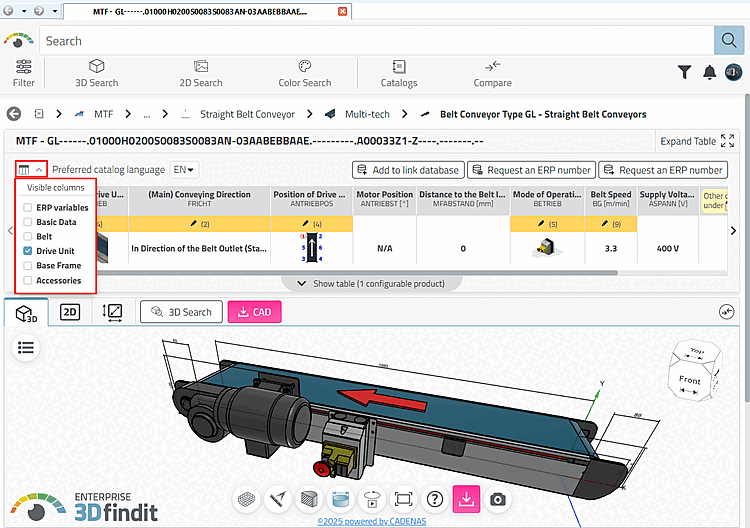

Gruppi di variabili in 3Dfindit

Figura 5.458. Gruppi di variabili in 3Dfindit

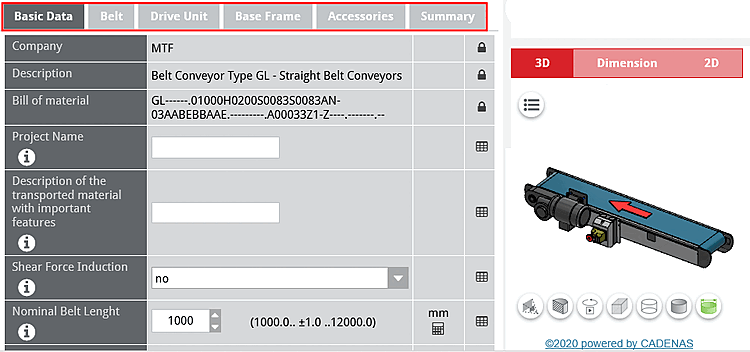

Gruppi variabili in PARTcommunity

Figura 5.459. Gruppi variabili in PARTcommunity

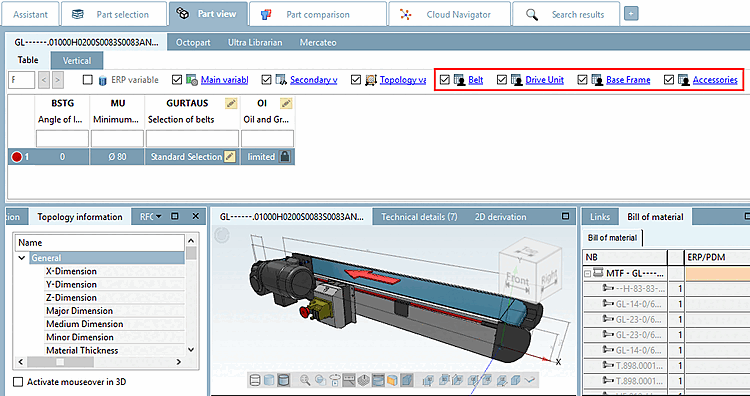

Gruppi di variabili in PARTdataManager

Figura 5.460. Gruppi di variabili in PARTdataManager

  1. In PARTproject, selezionare l'elemento radice del catalogo nell'area di dialogo di selezione del progetto [Project selection].

  2. In Impostazioni [Settings] > scheda Generale [General] > sezione Variabili [Variables] > voce di menu Crea gruppi di variabili [Create variable groups], fare clic alla fine della riga su .....

    → Si apre la finestra di dialogo Crea gruppi di variabili [Create variable groups].

    Figura 5.461.

  3. Utilizzare icona più per creare i gruppi di variabili desiderati e confermare con OK.

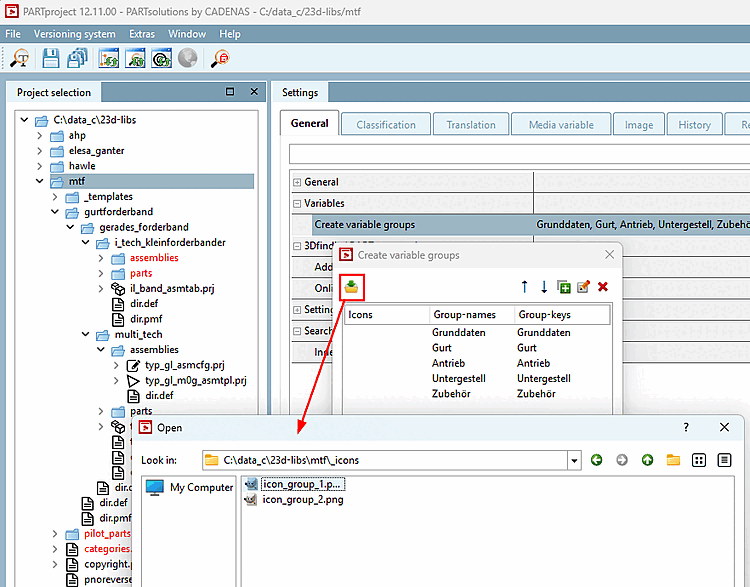

    • Opzionale: Con Kick on hai la possibilità di creare icone per il appartenenza a un gruppo.

      Selezionare l'icona desiderata nell'Explorer. L'icona deve trovarsi nella directory principale del catalogo, nella directory "_icons" e non deve superare le dimensioni massime di 16 px x 16 px, altrimenti apparirà un messaggio di errore.

      Figura 5.462.

      È quindi possibile selezionare l'icona desiderata nel campo dell'elenco.

      Figura 5.463.

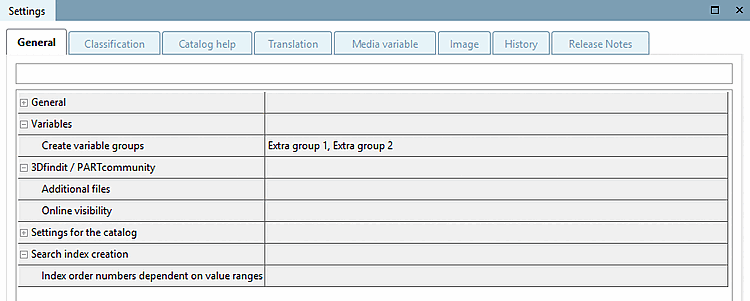

    → I gruppi sono ora visualizzati nella finestra di dialogo Variabili [Variables] → "Crea gruppi di variabili [Create variable groups]".

    [Nota]Nota

    Questi possono essere tradotti come di consueto nella pagina della scheda Traduzione [Translation].

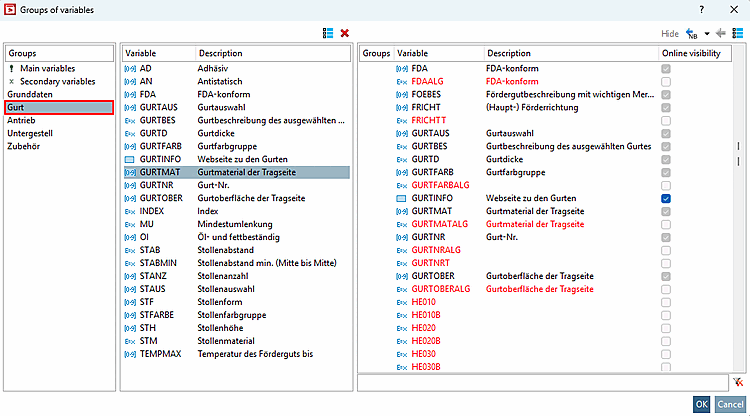

  4. Selezionare il progetto desiderato e aprire la finestra di dialogo in Variabili [Variables] → Gruppi di variabili [Groups of variables].

    Figura 5.464.

  5. Selezionare un gruppo creato nella finestra di dialogo e spostare le variabili desiderate nel gruppo creato.

    [Nota]Nota

    Se i gruppi Variabili principali [Main variables] e Variabili secondarie [Secondary variables] non hanno contenuto, non verranno visualizzati successivamente in 3Dfindit / PARTdataManager e PARTcommunity.

    I dettagli sui gruppi di variabili [Groups of variables] sono disponibili all'indirizzo Sezione 5.9.2.3.3, “ Gruppi di variabili - colonne (variabili) visibili/nascoste ”.
