5.9.2.3.2. Anlegen von Variablengruppen (auf Katalogebene)

[Hinweis]Hinweis

Der Punkt Anlegen von Variablengruppen [Create variable groups] wird nur auf Katalogebene angezeigt.

Das Anlegen von Variablengruppen hat den Vorteil, dass diese separat ausgewählt werden können. Der Anwender hat beim Bestimmen der Variablen in 3Dfindit / PARTdataManager oder PARTcommunity einen deutlich besseren Überblick, wenn die Tabelle kleiner ist und weniger Variablen auf einmal angezeigt werden.

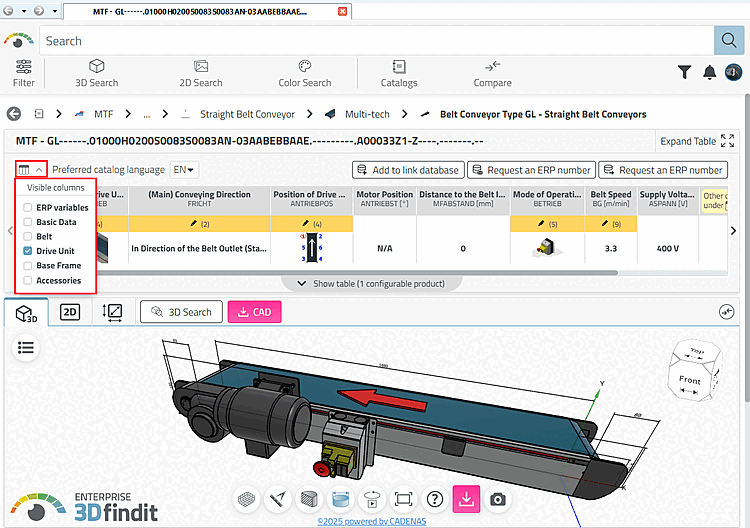

Variablengruppen in 3Dfindit

Variablengruppen in 3Dfindit

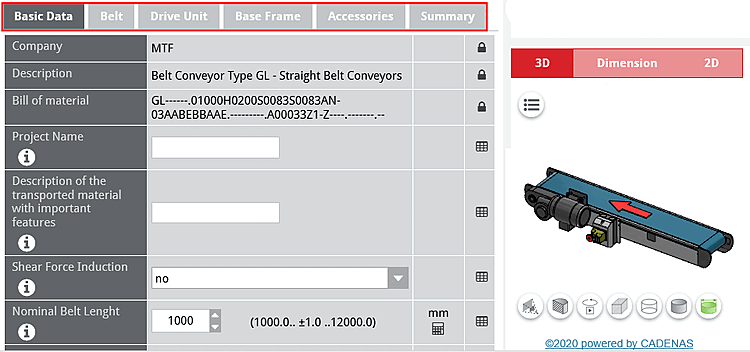

Variablengruppen in PARTcommunity

Variablengruppen in PARTcommunity

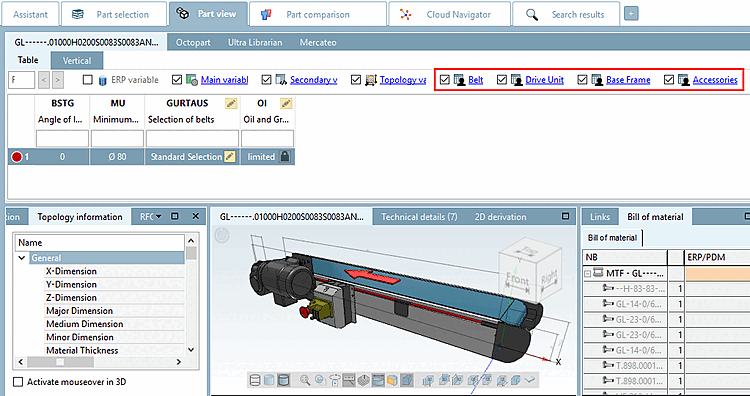

Variablengruppen in PARTdataManager

Variablengruppen in PARTdataManager

  1. Selektieren Sie in PARTproject, im Dialogbereich Projektauswahl [Project selection], das Katalogwurzelelement.

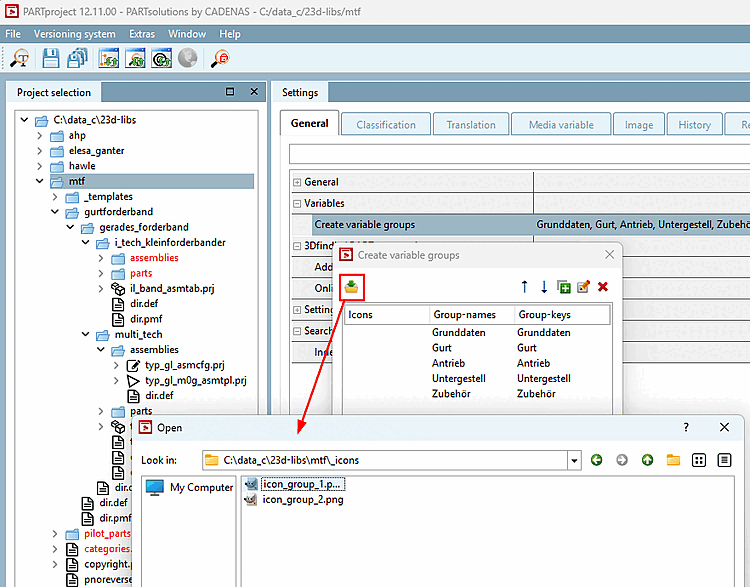

  2. Klicken Sie unter Einstellungen [Settings] > Registerseite Allgemein [General] > Rubrik Variablen [Variables] > Menüpunkt Anlegen von Variablengruppen [Create variable groups] am Zeilenende auf ....

    → Der Dialog Anlegen von Variablengruppen [Create variable groups] wird geöffnet.

  3. Legen Sie mittels Plus-Icon die gewünschten Variablengruppen an und bestätigen Sie mit OK.

    • Optional: Mit Kick auf haben Sie die Möglichkeit, Icons für die Gruppenzugehörigkeit hochzuladen.

      Wählen Sie im Explorer das gewünschte Icon aus. Das Icon muss im Katalogwurzelverzeichnis, im Verzeichnis "_icons" liegen und darf eine maximale Größe von 16 px x 16 px nicht überschreiten., ansonsten erscheint eine Fehlermeldung.

      Danach können Sie im Listenfeld das jeweils gewünschte Icon auswählen.

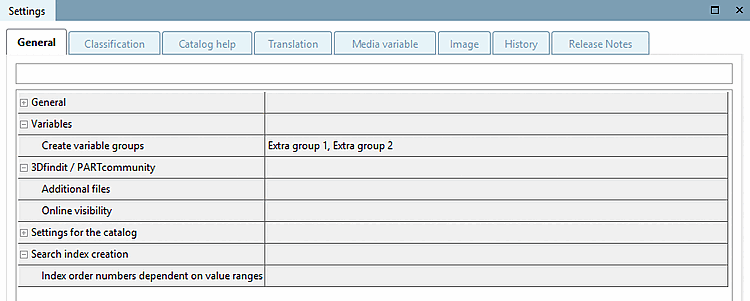

    → Die Gruppen werden nun unter Variablen [Variables] → Dialogfenster "Anlegen von Variablengruppen [Create variable groups]" angezeigt.

    [Hinweis]Hinweis

    Auf der Registerseite Übersetzung [Translation] können diese wie üblich übersetzt werden.

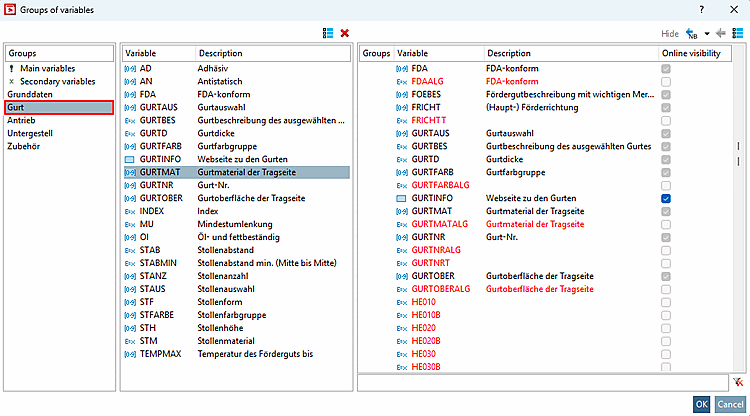

  4. Selektieren Sie das gewünschte Projekt und rufen Sie unter Variablen [Variables] → Variablengruppen [Groups of variables] den Dialog auf.

  5. Selektieren Sie im Dialog eine erstellte Gruppe und verschieben Sie die gewünschten Variablen in die erstellten Gruppe.

    [Hinweis]Hinweis

    Wenn die Gruppen Hauptvariablen [Main variables] und Nebenvariablen [Secondary variables] keine Inhalte haben, werden Sie in 3Dfindit / PARTdataManager und PARTcommunity später nicht angezeigt.

    Details zu Variablengruppen [Groups of variables] finden Sie unter Abschnitt 5.9.2.3.3, „ Variablengruppen - Spalten (Variablen) sichtbar / versteckt “.
