3.1.7.2.1. Intervalli di valore

Alcuni componenti hanno variabili di intervallo di valori [Value range variables]. Per queste non viene creato un valore fisso.

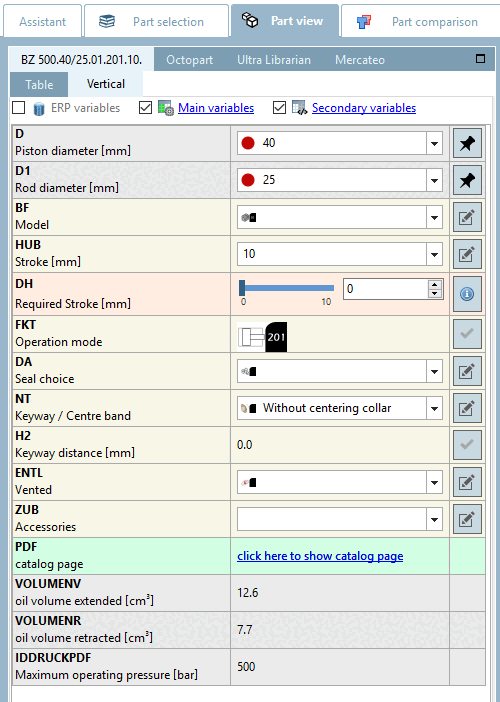

Nel verticale, questi componenti sono indicati da un simbolo :

[Nota]Nota

Opzionalmente, i campi possono essere colorati. Per il significato dei colori, vedere di seguito.

Menu Extra [Extras] ➝ Impostazioni [Settings...]... ➝ Menu Tabella [Table] ➝ Colonne dell'intervallo di valori del colore [Color value range columns]

Figura 3.709.

Tutti gli intervalli di valori devono essere definiti per determinare chiaramente la caratteristica specifica.

La selezione dell'intervallo di valori può essere visualizzata in modi diversi a seconda delle specifiche del componente.

La modifica del valore cambia immediatamente la visualizzazione nella vista 3D [3D view].

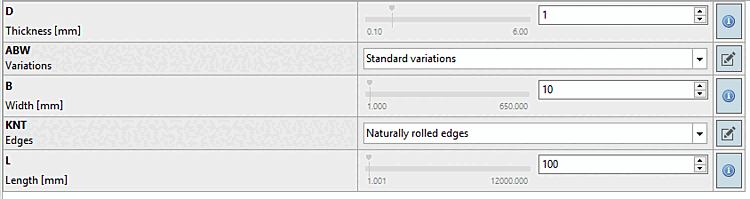

  • Intervallo di valore: inserire il valore desiderato all'interno dell'intervallo di valore o selezionare il valore utilizzando il cursore.

    Figura 3.710.

    La linea rossa indica il valore predefinito. È possibile ripristinare il valore predefinito in qualsiasi momento facendo clic su di esso.

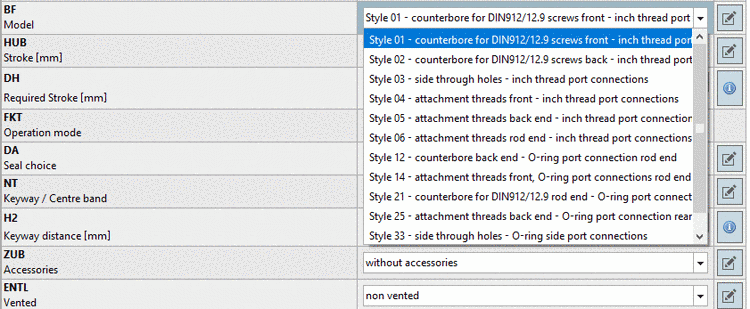

  • Selezione dei valori discreti: selezionare l'opzione desiderata dalla casella di riepilogo.

    Figura 3.711.

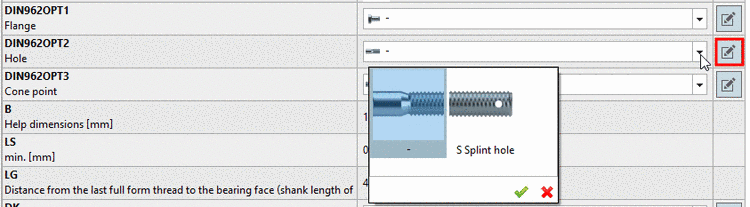

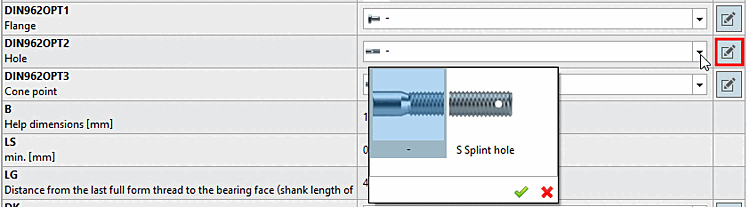

  • Selezione di valori discreti con immagini di anteprima:

    È possibile visualizzare anche dei grafici per chiarire le opzioni di selezione nei campi dell'intervallo di valori. Selezionare l'opzione desiderata facendo doppio clic su di essa.

    Figura 3.712.

Significato dei colori per i campi dell'intervallo di valori

[Nota]Nota

I colori devono essere attivati. Vedi sopra.

In La dipendenza dei preset viene visualizzata nell'icona Colori segnale che indicano diversi tipi di campi intervallo valori.

  • Giallo = Geometria [Geometry attribute]

    La caratteristica geometrica [Geometry attribute] viene utilizzata per le caratteristiche che hanno un'influenza sulla geometria, ad esempio se la geometria del pezzo o dell'assieme cambia a causa della variabile (ad esempio, lunghezza massima della corsa), o se vengono aggiunti o rimossi componenti, ad esempio "Sensore sì/no" o "Opzione on/off".

  • Arancione = Caratteristica [Function attribute]

    La caratteristica funzionale [Function attribute] viene utilizzata per le posizioni di corsa e angolari, tutto ciò che definisce un movimento meccanico in una parte/un'unità (ad esempio, la posizione di corsa di un cilindro).

  • Giallo scuro = Elemento di dimensione [Dimension attribute]

    La caratteristica dimensionale [Dimension attribute] è utilizzata per i semilavorati e i profili prodotti in metri lineari.
