1.10.1.3.4.2.  PARTtemplateDesigner: Foglio dati - Inserimenti automatici a più colonne e larghezza delle colonne impostabile individualmente

Con la V12 sono disponibili nuove opzioni di impostazione nel PARTtemplateDesigner:

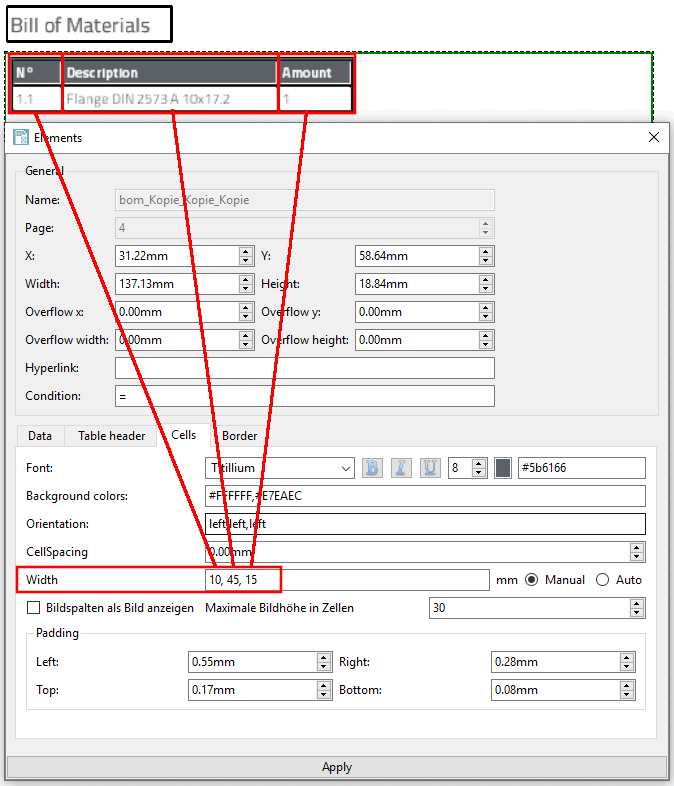

Tabella: impostare individualmente la larghezza delle colonne

Opzioni di impostazione:

  • Auto: Distribuzione equa delle colonne

  • Manuale: l'utente può impostare la larghezza di ciascuna colonna individualmente. I singoli valori devono essere inseriti separati da virgole.

Figura 1.548.

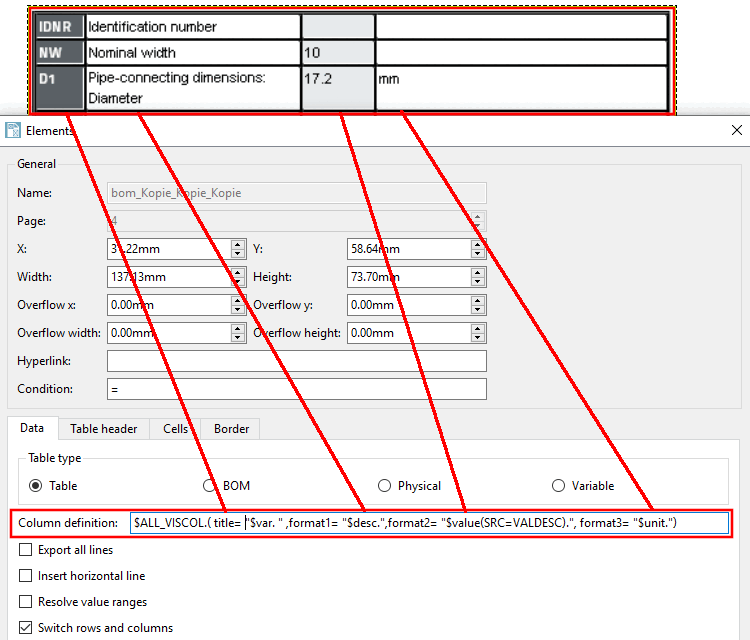

Tabella: Più parametri possibili per ogni variabile

Il contenuto di una tabella viene definito tramite una variabile media. In precedenza, erano supportati solo un titolo e un valore ("formato").

$ALL_VISCOL.( title= "$var. ($desc. / $unit.)" ,format= "$value(SRC=VALDESC)." )

Dalla V12, il parametro "formato" può essere utilizzato più di una volta e crea una nuova colonna (o riga, se l'opzione Scambia righe e colonne [Switch rows and columns] è attivata).

Esempi:

$ALL_VISCOL.( title= "$var. " ,format= "$desc.",format= "$value(SRC=VALDESC).", format= "$unit.")
$ALL_VISCOL.( title= "$var. " ,format1= "$desc.",format2= "$value(SRC=VALDESC).", format3= "$unit.")
$ALL_VISCOL.( title="$var. ($desc.)", format="$value(SRC=VALDESC). [$unit.]")

Figura 1.549.

I dettagli sono riportati nella Sezione 10.4.6, “ Tabella ” in eCATALOGsolutions - Manuale.
