1.10.1.3.4.1.  PARTtemplateDesigner: Immagini con sfondo trasparente

Di solito le immagini vengono visualizzate meglio nella scheda tecnica con uno sfondo trasparente.

Tuttavia, il PDF non supporta la trasparenza per le immagini. Tuttavia, è possibile ottenere un effetto simile con la "mascheratura". Nella maggior parte dei casi, la differenza non è visibile. A volte possono verificarsi differenze minime.

Nel PARTtemplateDesigner è presente l'opzione Trasparenza maschera [Mask transparency] per le immagini con la V12. L'impostazione predefinita è "off", per garantire la compatibilità con le versioni precedenti.

Il prerequisito è che l'immagine sia stata salvata con trasparenza (tutti i formati che supportano la trasparenza).

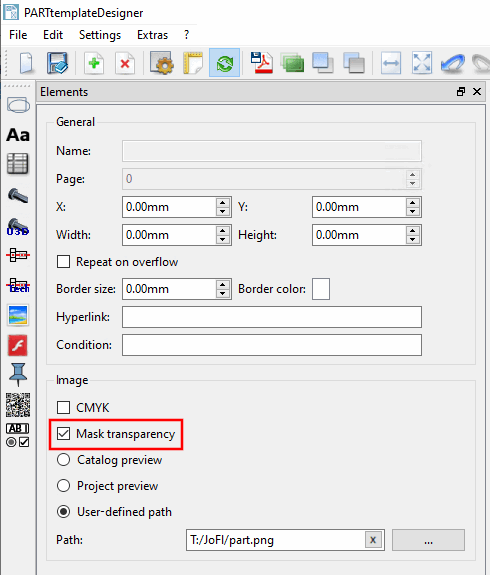

Trasparenza della maschera [Mask transparency]

Figura 1.545.  Trasparenza della maschera [Mask transparency]

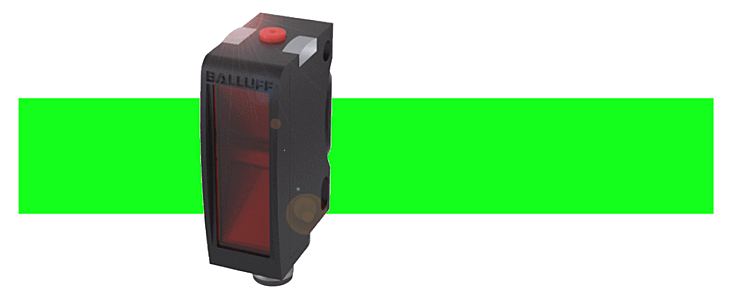

Risultato nella scheda tecnica con opzione attivata

Figura 1.546. Risultato nella scheda tecnica con opzione attivata

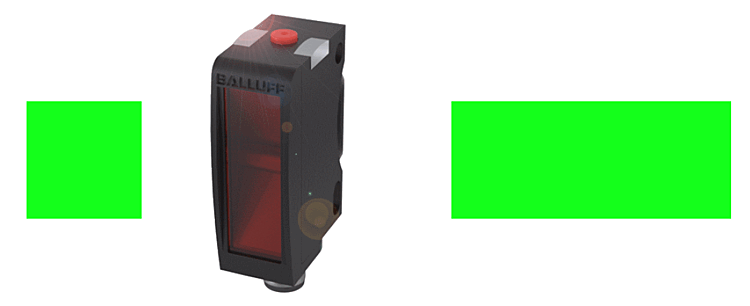

Risultato nella scheda tecnica con opzione disattivata

Figura 1.547. Risultato nella scheda tecnica con opzione disattivata
