Esistono due elementi principali: i nodi e i bordi.

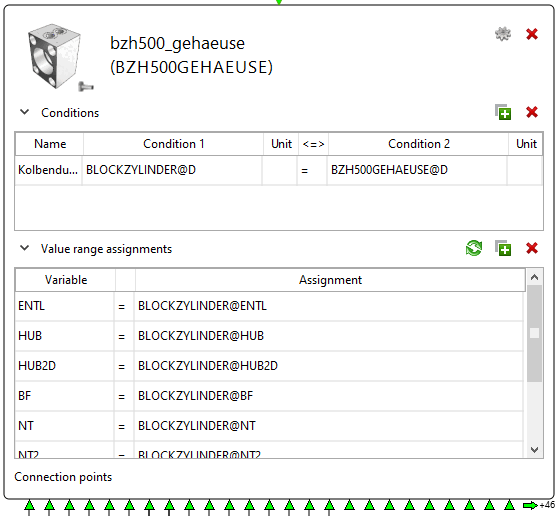

Figura 7.1207. Nodo con porte

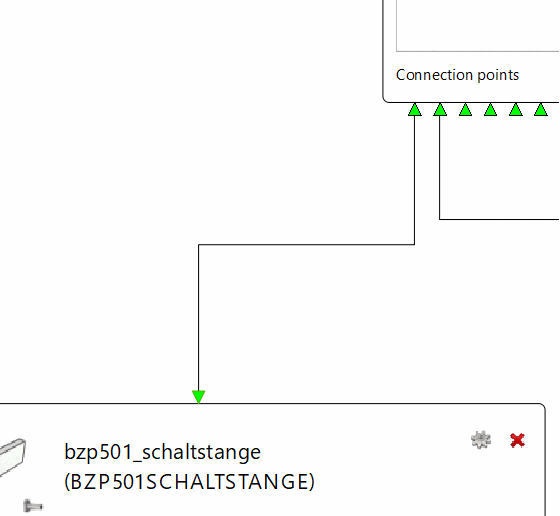

Figura 7.1208. Bordi

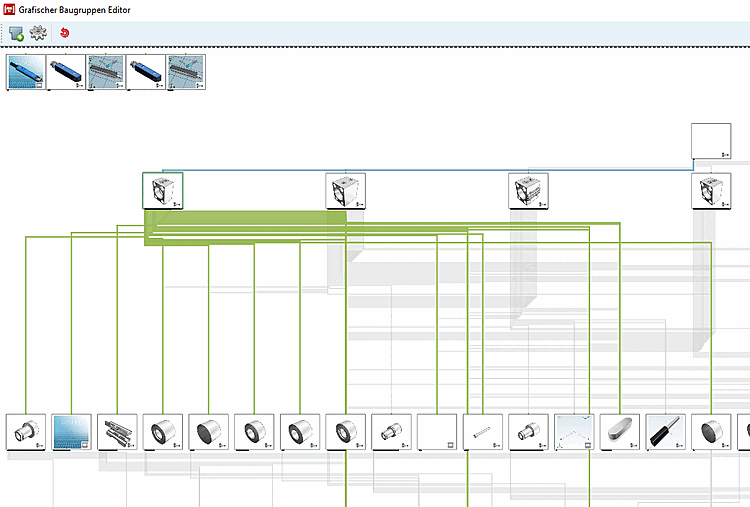

In questo modo, l'assemblaggio viene rappresentato come un grafo in cui i nodi sono parti e gli spigoli sono regole. I punti di connessione sono le cosiddette porte. Figura 7.1207, “Nodo con porte” Le porte sono visibili nella parte inferiore del nodo.

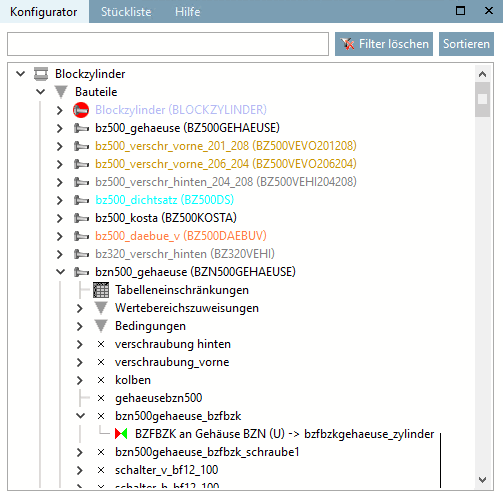

(Confronta: Nel configuratore [Configurator] della finestra di aggancio, l'assieme con i pezzi, i punti di connessione e le regole è rappresentato come un albero).

Figura 7.1209.

Nell'editor grafico, due parti possono anche essere collegate come di consueto da due punti di connessione utilizzando una regola.

Quando si apre un assieme esistente, le parti e le regole vengono posizionate automaticamente. Se le parti hanno già una parte iniziale e delle regole, è possibile costruire il grafico. Altrimenti, le parti vengono posizionate una accanto all'altra.

Le La posizione delle parti può essere selezionata liberamente trascinandola. Le Le regole sono immobili e vengono regolate automaticamente in base alla posizione del Parti collegate personalizzate. Con il pulsante Disponi automaticamente [Arrange automatically] nella barra degli strumenti, i nodi possono essere riaperti automaticamente. .

Figura 7.1210.  Disponi automaticamente [Arrange automatically]

Figura 7.1211.  Inserisci parte [Add Part]

Figura 7.1212.  Proprietà [Properties]

Attualmente, le posizioni non vengono salvate quando PARTdesigner viene chiuso e vengono riposizionate automaticamente dopo l'apertura dell'assieme.

A Per inserire una parte, fare clic sul pulsante Inserisci [Add Part] parte nella barra degli strumenti. Dopo la parte di dialogo e , la parte viene visualizzata nell'area di visualizzazione dell'editor Inserti. Tramite il pulsante Proprietà [Properties] nella barra degli strumenti il corrispondente Dialogo.

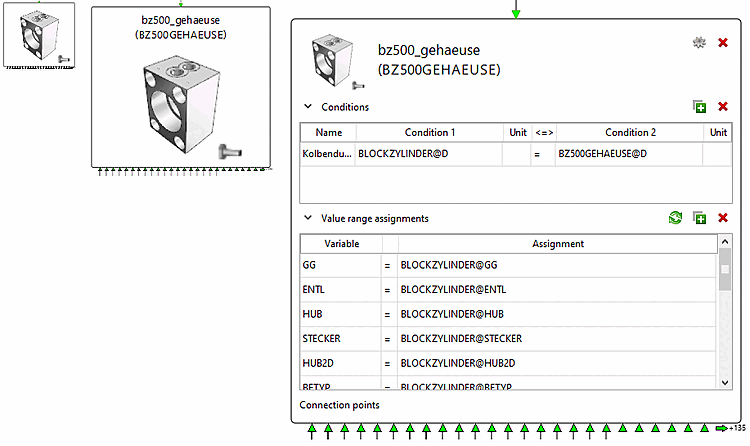

L'illustrazione seguente mostra una parte in vari formati di visualizzazione a seconda del livello di zoom corrente.

Figura 7.1213. Partecipare a varie forme di presentazione

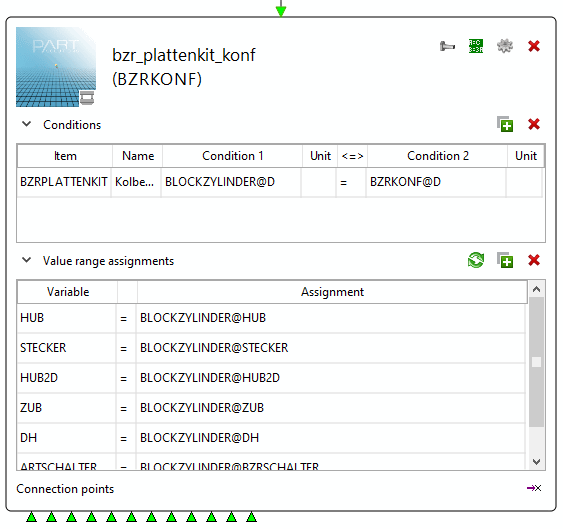

Figura 7.1214, “Sottogruppo”È possibile vedere un sottoassieme. Nell'immagine di anteprima dell'elemento, viene visualizzata una miniatura che indica se si tratta di una parte o di un sottoassieme. In alto è possibile vedere il nome e l' alias dell'elemento.

Figura 7.1214. Sottogruppo

Le condizioni e le assegnazioni degli intervalli di valori sono come tabelle. I pulsanti Aggiungi condizione [Add condition] e Aggiungi assegnazione intervallo di valori [Add value range assignment] consentono di aggiungere righe vuote alle tabelle. Le Valori per le colonne Nome [Name], Condizione [Condition] 1, Condizione [Condition] 2 e Le assegnazioni [Assignment] possono essere inserite liberamente. Le Valori per le colonne Items [Item] (solo sottoassieme), unità [Unit], <=> e variabile possono essere selezionati [Variable] facendo clic con il pulsante destro del mouse sulla cella da un elenco. Se in una riga manca o non è presente un valore corretto, è contrassegnato in rosso. I pulsanti Elimina condizione [Remove condition] ed Elimina assegnazione intervallo di valori [Delete value range assignment] Elimina eliminano la riga attualmente selezionata. Le assegnazioni degli intervalli di valori possono essere aggiunte automaticamente facendo clic sul pulsante Assegnazioni automatiche degli intervalli di valori [Automatic value range assignment]. Entrambe le tabelle possono essere con i pulsanti freccia chiusi e aperti sul lato sinistro divenire.

Le Eliminazione di un componente [Delete part] Il pulsante in alto a destra dell'articolo cancella l'articolo - se possibile. Lo stesso può essere ottenuto rimpicciolendo e facendo clic su Fare clic con il pulsante destro del mouse su una parte o un sottoassieme e selezionare l'icona comando del menu contestuale Elimina [Delete] . Le Proprietà dei componenti [Part properties] Bottone apre la finestra di dialogo Proprietà della parte [Part properties] dell'articolo. Se Se si esegue lo zoom indietro, è possibile eseguire la stessa operazione facendo clic con il pulsante destro del mouse su un Parte o sottoassieme e fare clic su Proprietà [Properties] nel menu contestuale.

Se è un sottoinsieme, Ci sono più pulsanti. Il pulsante Condividi variabili [Share variables] alto a destra apre un Finestra di dialogo per la condivisione di variabili da sottoparti a sottoassiemi. Le Rilasciare il punto di attacco [Share connection point] Bottone basso a destra si apre un per rilasciare i punti di attacco della parte inferiore alla finestra di dialogo Sottoassieme.

Se la parte/sottoassieme non è una parte iniziale, ha un punto di connessione fittizio in alto. Questo punto di connessione fittizio serve solo per la visualizzazione e non è un punto di connessione reale.

Figura 7.1215, “Nodo selezionato”Se si sposta il mouse su una parte o un sottoassieme o lo si seleziona facendo clic su di esso, tutte le regole in entrata e in uscita vengono selezionate con colori diversi (vedere ).

Figura 7.1215. Nodo selezionato

Fare doppio clic su una parte (o su un sottoassieme) per selezionarla e centrarla nell'editor.

Facendo clic con il pulsante destro del mouse su una parte (o su un sottoassieme), è possibile selezionare le regole in entrata e in uscita (se ne esiste almeno una). Se si sposta il mouse su una regola o si fa clic su di essa, questa viene selezionata e centrata nell'editor.
