1.10.1.1.1. Nuova procedura guidata per i filtri (sfaccettature)

Il precedente Filtro guidato [Filter Assistant] della V11 elencava solo le variabili comuni del livello di directory selezionato. La nuova Creazione guidata filtri [Filter Assistant] della V12 offre anche una serie di categorie di filtri.

Subito dopo l'avvio di PARTdataManager, l' assistente ai filtri [Filter Assistant] è ancora vuoto. Non appena si seleziona un catalogo o una sottodirectory nella struttura ad albero, vengono visualizzate le categorie di filtro in base al rispettivo catalogo (directory). Se si esegue una ricerca a tutto testo [Full-text search] con un asterisco "*", vengono visualizzate le possibili categorie comuni a tutti i cataloghi installati.

Dopo ogni azione di filtro, i restanti filtri possibili vengono ricalcolati e visualizzati insieme al nuovo risultato della ricerca.

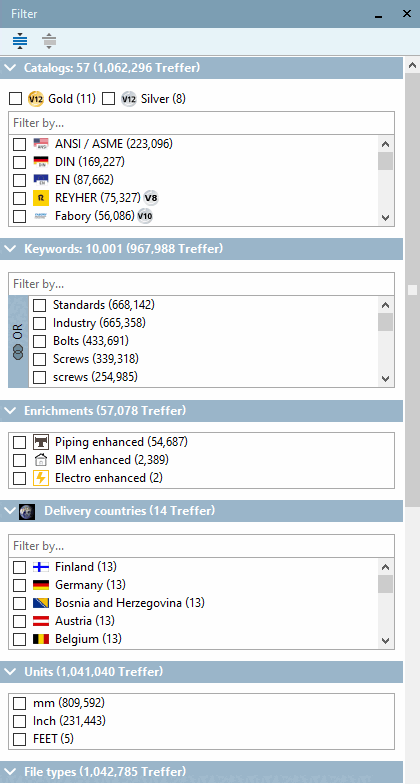

Filtro (Assistente) Parte 1

Figura 1.321. Filtro (Assistente) Parte 1

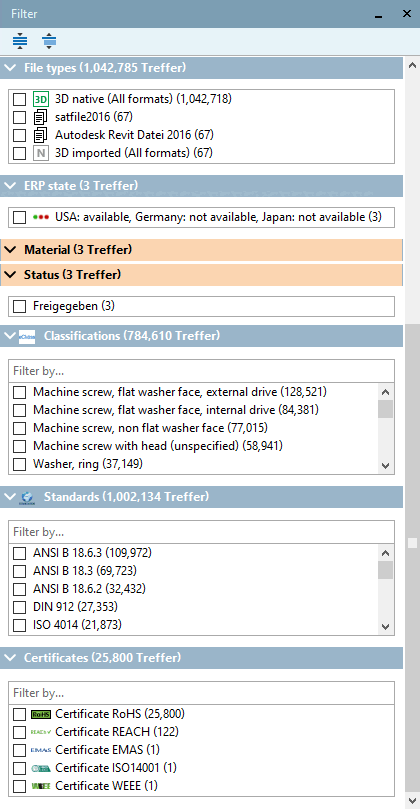

Filtro (Assistente) Parte 2

Figura 1.322. Filtro (Assistente) Parte 2

  • Cataloghi

    • Sigillo QA [QA Seal] (oro, argento)

    • Produttore [Manufacturer]

  • Parole chiave [Keywords]

    Le parole chiave possono essere collegate a AND o a OR . Per attivare/disattivare, fare clic su bottone.

    Parole chiave [Keywords]

    Figura 1.323.  Parole chiave [Keywords]

    • AND: Tutti i valori devono comparire in ogni risultato della ricerca [All values must appear in each search result].

    • OPPURE: Uno dei valori deve comparire nel risultato della ricerca [The search result must contain one of the values].

  • Arricchimenti [Enrichments]

    • Tubazioni arricchite

    • BIM arricchito

    • Elettro-arricchito

    • Simulazione arricchita

  • Paesi fornitori

  • Unità (mm, pollici, FEET)

  • Tipi di file [File types]

    • 3D nativo (tutti i formati)

    • Assistenti

    • 3D importato (tutti i formati)

    • Documenti

    • File Autodesk Revit

    • DXF

    • ecc.

  • Stato dell'ERP (ad es. materiale, stato di utilizzo, ecc.)

    Le variabili ERP sono visualizzate in tutti i cataloghi.

    I filtri LinkDB funzionano come gli altri, ma sono colorati.

    I filtri di LinkDB possono essere configurati attraverso la consultazione, poiché molti campi di LinkDB non hanno senso come filtri. Ad esempio, il numero di ERP porterebbe a migliaia di righe nell'elenco, ma a un solo risultato.

    Stato dell'ERP [ERP state]

    Figura 1.324.  Stato dell'ERP [ERP state]

  • Descrizioni delle classi

    Esempi:

    • Vite, piatta, unità esterna

    • Perno filettato, bullone, vite dell'albero

    • Vite a testa svasata, azionamento interno

    • ecc.

  • Standard: ANSI, DIN, ISO, ecc.

  • Certificati

    • Certificato RoHS (restrizione delle sostanze pericolose nelle apparecchiature elettriche ed elettroniche)

    • Certificato REACH (Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche)

    • Certificato EMAS (Sistemi di gestione e audit ambientale)

    • Certificato ISO 14001 (gestione ambientale)

    • Certificato RAEE (Rifiuti di apparecchiature elettriche ed elettroniche)

Funzionalità della procedura guidata di filtraggio [Filter Assistant]:

  • Se ci sono più di 5 opzioni, vengono visualizzati elenchi scorrevoli con filtri rapidi (caselle di selezione).

    Elenchi scorrevoli

    Figura 1.325. Elenchi scorrevoli

  • Tutti i filtri selezionati sono visualizzati nell'area superiore per una rapida rimozione e per saltare alla rispettiva categoria.

    Inoltre, un filtro selezionato viene ordinato verso l'alto nella rispettiva categoria.

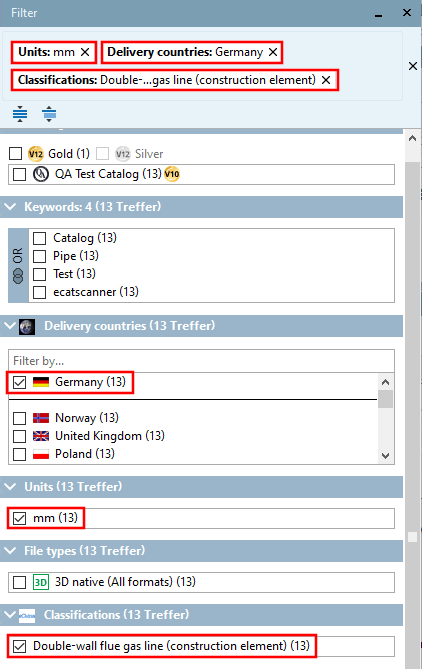

    Visualizzazione dei filtri selezionati

    Figura 1.326. Visualizzazione dei filtri selezionati

    Per eliminare singoli filtri, fare clic sulla croce del filtro desiderato o per eliminare tutti i filtri, fare clic sulla croce a destra.

    Figura 1.327.

  • I risultati rimanenti dopo ogni regolazione dinamica sono indicati tra parentesi. (Il numero effettivo può differire leggermente a causa di intervalli di valori complessi nelle tabelle).

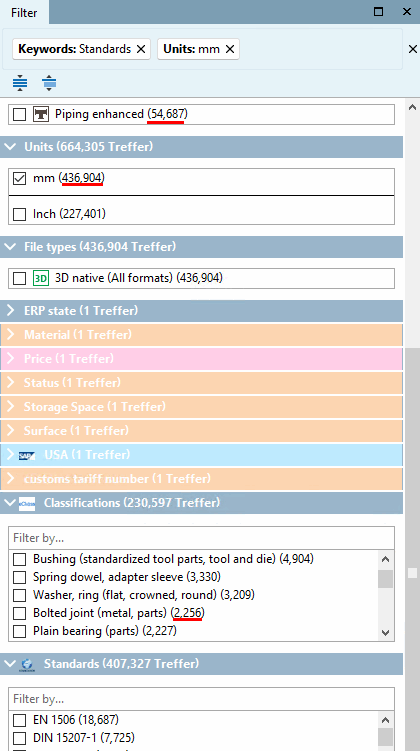

    Visualizzazione delle possibili risposte positive rimanenti

    Figura 1.328. Visualizzazione delle possibili risposte positive rimanenti

  • In caso di tabelle complesse, è possibile che una selezione porti a zero risultati. In questo caso, viene visualizzato nuovamente l'ultimo stato e viene emesso un messaggio.

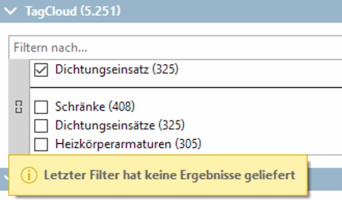

    L' ultimo filtro non ha restituito alcun risultato [Last filter did not return any results]

    Figura 1.329.  L' ultimo filtro non ha restituito alcun risultato [Last filter did not return any results]

Ricerca all'interno di un catalogo

Quando si effettua una ricerca all'interno di un singolo catalogo, le variabili comuni della selezione corrente (catalogo o sottodirectory) vengono visualizzate sotto le categorie summenzionate (come già noto dalla V11).

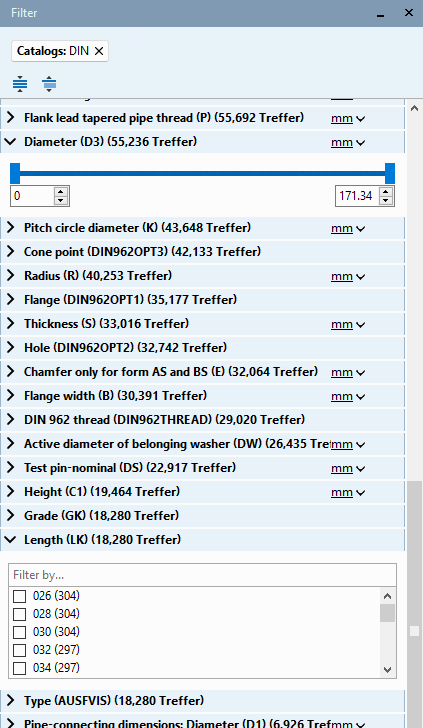

Filtro per le variabili della tabella (selezione tramite cursore o casella di selezione)

Figura 1.330. Filtro per le variabili della tabella (selezione tramite cursore o casella di selezione)

  • Vengono visualizzate barre di scorrimento o caselle di selezione per i numeri e caselle di selezione per i testi.

  • I parametri sono visualizzati in base alla frequenza. Possono anche essere impostati tramite la corrispondente modellazione del catalogo (parole chiave aggiunte esplicitamente).

  • I testi di descrizione delle variabili possono anche essere diversi all'interno di un catalogo, in modo che le variabili più frequenti vengano visualizzate direttamente e le altre in un tooltip.

    Testi di descrizione variabili nel tooltip

    Figura 1.331. Testi di descrizione variabili nel tooltip
