3.1.10.1.6. Trasferire derivazioni speciali o viste tecniche al sistema CAD.

Se specificato dal produttore, è possibile trasferire al sistema CAD anche ulteriori derivazioni (nell'esempio seguente "Special5") nella finestra di dialogo Seleziona la vista da trasferire [Choose view to pass...]... è possibile trasferire al sistema CAD anche ulteriori derivazioni (nell'esempio seguente "Special5").

Anche le viste tecniche vengono visualizzate nel dialogo e possono essere trasferite al sistema CAD.

Se si desidera esportare le derivazioni speciali nel sistema CAD, procedere come segue:

  1. Richiamare PARTdataManager in CAD tramite il menu PARTsolutions, Inserisci 2D [Insert 2D].

  2. Dopo aver selezionato il Componente su CAD . [Export to CAD]

    [Nota]Nota

    Osservare le opzioni di impostazione nella Sezione 3.3.11, “Pagina della scheda "Trasferimento al CAD ”.

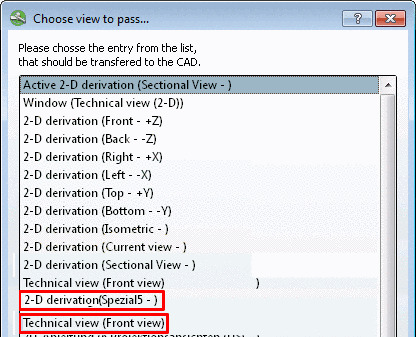

  3. -> Si apre [Choose view to pass...] la finestra di dialogo Selezionare la vista da trasferire.... [Choose view to pass...]

  4. Selezionare qui la vista specifica desiderata.

    Figura 3.924.

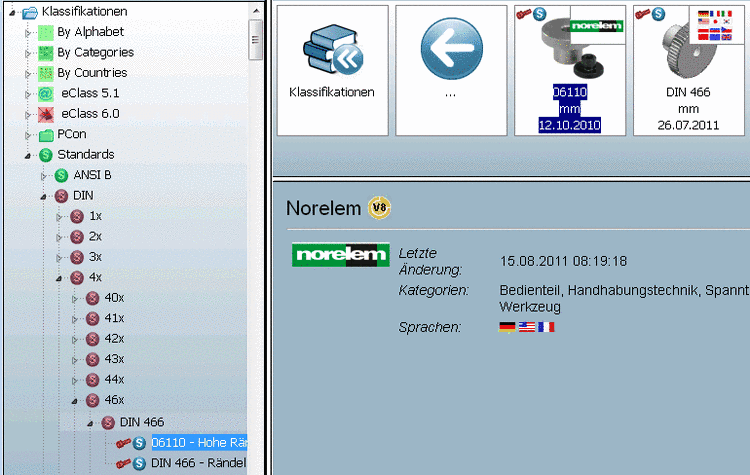

    Derivazione (speciale5 - )

    Figura 3.925. Derivazione (speciale5 - )

    Vista tecnica (vista frontale)

    Figura 3.926. Vista tecnica (vista frontale)

  5. Confermare nella finestra di dialogo con Trasferisci [Commit].

  6. -> La derivazione o la vista speciale viene trasferita al sistema CAD.
