La selezione e le impostazioni della finestra di dialogo della vista 2D [2D view] costituiscono la base per la visualizzazione dell'oggetto nel sistema CAD.

Finestra di dialogo della vista 2D [2D view]

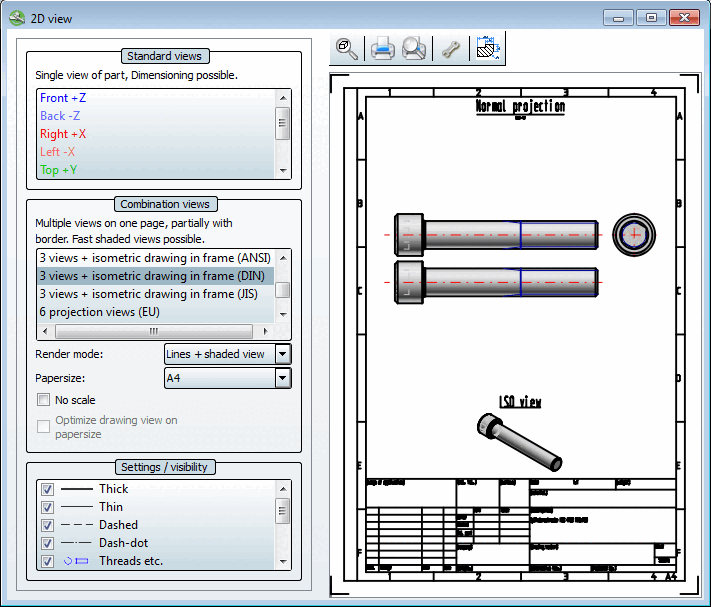

Figura 3.899. Finestra di dialogo della vista 2D [2D view]

Non appena si fa clic su una vista, viene creata la derivazione 2D [2D derivation] del componente.

[Nota]Nota

L'opzione di visualizzazione ombreggiata [Shaded view] costituisce un'eccezione per le viste combinate [Combination views]. Sezione 3.1.10.1.2, “ Vista combinata ” In questo caso, la derivazione 2D viene creata solo se viene trasferita al sistema CAD, vedere .

Se tutte le impostazioni sono state effettuate, fare clic su A CAD . [Transfer to CAD]

L'area delle impostazioni della pagina di dialogo è suddivisa come segue:

  • Viste standard [Standard views]

  • Vista combinata [Combination views]

  • Impostazioni/Visibilità [Settings / visibility]

Le singole aree sono illustrate nelle sezioni seguenti.
