3.1.10.1.2.2.  S cala e formati della carta

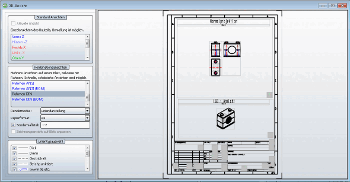

Nelle viste seguenti è possibile esportare la vista con cornice di disegno o con cornice di disegno ed elenco pezzi integrato.

  • 3 viste + isometria nella cornice (ANSI) [3 views + isometric drawing in frame (ANSI)]

  • 3 viste + isometria nella cornice (DIN) [3 views + isometric drawing in frame (DIN)]

  • 3 viste + isometria nel telaio (JIS)

  • 6 viste + isometria nel telaio (JIS)

  • 3 viste + elenco parti nel telaio (ANSI) [3 views + bill of material in frame (ANSI)]

  • 3 viste + elenco parti nel telaio (DIN) [3 views + bill of material in frame (DIN)]

[Nota]Nota

A seconda del tipo, vengono visualizzati i formati carta corrispondenti. Sezione 3.1.10.1.2.2.2, “Regolare il formato della carta nella vista 2D” Vedere .

È possibile effettuare le seguenti regolazioni:

Vedere le sezioni seguenti.

3.1.10.1.2.2.1.  Scala e posizione degli elementi di disegno nella vista 2D

Elementi di disegno in scala:

  1. Attivare la modalità di modifica [Edit mode]:

    • Fare clic con il tasto destro del mouse nell'area di visualizzazione.

      Attivare la modalità di modifica [Edit mode] nel menu contestuale

    • In alternativa, fare clic sul pulsante corrispondente nella barra degli strumenti.

  2. Fare clic su un elemento del disegno.

    -> Appare la cornice rossa con la maniglia nell'angolo in basso a destra.

Attivare la modalità di modifica [Edit mode] Attivare la modalità di modifica

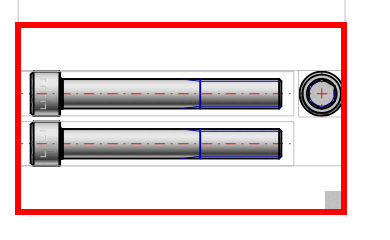

Figura 3.909.  Attivare la modalità di modifica [Edit mode]

  1. Spostare l'elemento e/o ingrandire/ridurre la cornice rossa.

    -> La vista cambia in modo continuo o graduale in scale definite. Vedere "Nessuna scala [No scale]" al punto successivo.

Scala - 1: 10

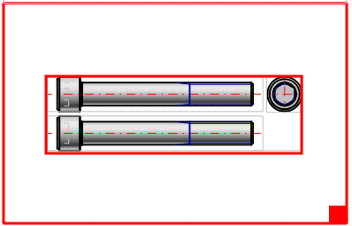

Figura 3.910. Scala - 1: 10

Nessuna scala [No scale]

Nessuna scala [No scale]

Figura 3.911. Nessuna scala [No scale]

  • Opzione Nessuna scala [No scale] disattivata (scala utilizzata):

    Viene utilizzata la scala più adatta all'interno del riquadro dato. La scala viene visualizzata nell'intestazione (può essere visibile solo se ingrandita).[100]

    Scala 1:10

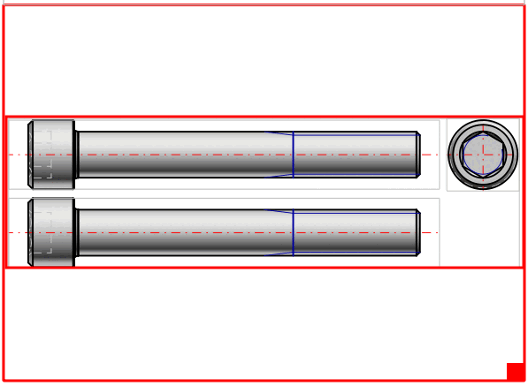

    Figura 3.912. Scala 1:10

    Scala 1:10

    Figura 3.913. Scala 1:10

    Scala 1:5

    Figura 3.914. Scala 1:5

  • Opzione Nessuna scala [No scale] attivata:

    Viene sfruttato tutto lo spazio disponibile all'interno del telaio. (Di norma, questo aumenta le dimensioni delle calate).

    Figura 3.915.

3.1.10.1.2.2.2. Regolare il formato della carta nella vista 2D

Selezionare il formato desiderato nell'elenco alla voce Formati carta [Paper formats] (da A0 a A4 per DIN o da A a E per ANSI).[101]

Selezionare il formato della carta

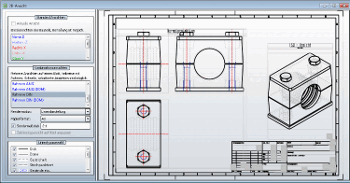

Figura 3.916. Selezionare il formato della carta

Formato carta A3 -> Scala predefinita 2:1

Figura 3.917. Formato carta A3 -> Scala predefinita 2:1

Formato carta A4 -> scala predefinita 1:2

Figura 3.918. Formato carta A4 -> scala predefinita 1:2

-> Il ridimensionamento viene regolato automaticamente. Sezione 3.1.10.1.2.2.1, “ Scala e posizione degli elementi di disegno nella vista 2D” È possibile modificarlo come descritto in .




[100] Le scale possibili sono definite amministrativamente nel file di configurazione. Vedere Sezione 1.6.5.2, “ 2dscales.cfg - Applica la scala per la vista 2D ” in Amministrazione PARTsolutions - Manuale .

[101] I valori predefiniti per i formati carta sono specificati nel file di configurazione. Vedere Sezione 7.11, “Finestra di aggancio "derivazione 2D" - Creazione di viste combinate personalizzate (*.dw) ” in eCATALOGsolutions - Manuale.
