2.4.  Utilizzare il filtro di serie preferito

Se Se abiliti le righe preferite [Preferred rows on/off], ciò influirà sui risultati della ricerca. Utilizzare il filtro in modo mirato per ottenere rapidamente risultati ottimali. arrivare.

Che cos'è una parte preferita?

Per definizione standard, un pezzo è un pezzo preferito se ha un numero ERP_PDM_NUMBER (e quindi è gestito nel sistema ERP). In linea di principio, è possibile anche qualsiasi altra definizione. PER ESEMPIO: Una parte è preferita se contiene un ERP_PDM_NUMBER E se la colonna ACTIVE_STATE ha il valore "Released". I dettagli sono disponibili nella Sezione 7.1, “ Ruoli: Pagina della scheda "Generale ”.

Come vengono visualizzati i pezzi preferiti nella selezione dei pezzi [Part selection] e nella vista dei pezzi [Part view]?

  1. Selezione del pezzo [Part selection] nell'albero degli indici:

    Nella selezione dei pezzi [Part selection], una directory nell'albero degli indici è quindi di colore verde.[7] verde se essa stessa o una delle sue sottodirectory contiene almeno una parte preferita.

    Finché il pulsante Attiva/disattiva righe preferite [Preferred rows on/off] è disattivato, l'albero degli indici viene visualizzato senza filtri. Ciò significa che vengono visualizzati cataloghi, directory e progetti colorati (verde, rosso, arancione, ecc.).Se il pulsante Attiva/disattiva righe preferite [Preferred rows on/off] è attivato, sono visibili solo i cataloghi, le directory e i progetti verdi.

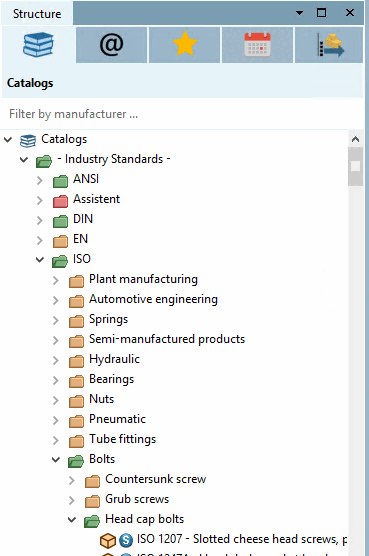

    Albero degli indici non filtrato = pulsante "Attiva/disattiva righe preferite [Preferred rows on/off]" disattivato

    Figura 2.29. Albero degli indici non filtrato = pulsante "Attiva/disattiva righe preferite [Preferred rows on/off]" disattivato

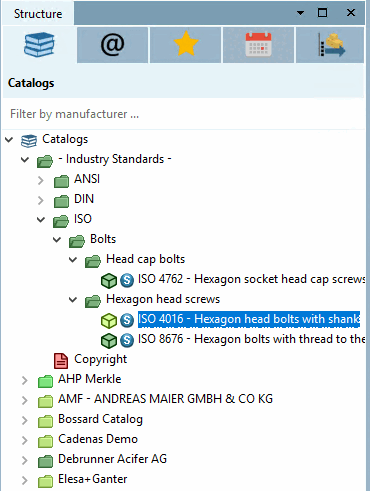

    Albero degli indici filtrato = pulsante "Attiva/disattiva righe preferite [Preferred rows on/off]" attivato

    Figura 2.30. Albero degli indici filtrato = pulsante "Attiva/disattiva righe preferite [Preferred rows on/off]" attivato

    A seconda del ruolo selezionato, il display può anche essere verde/semitrasparente.

    Figura 2.31.

    Figura 2.32.

  2. Nella vista parti [Part view], nella tabella degli attributi delle caratteristiche, una caratteristica (linea) mostra un semaforo verde se rappresenta una parte preferita.

    • Finché il pulsante Preferred rows on/off è disattivato, tutte le caratteristiche (righe) vengono visualizzate senza filtri. Ciò significa che vengono visualizzati i semafori verdi e rossi.

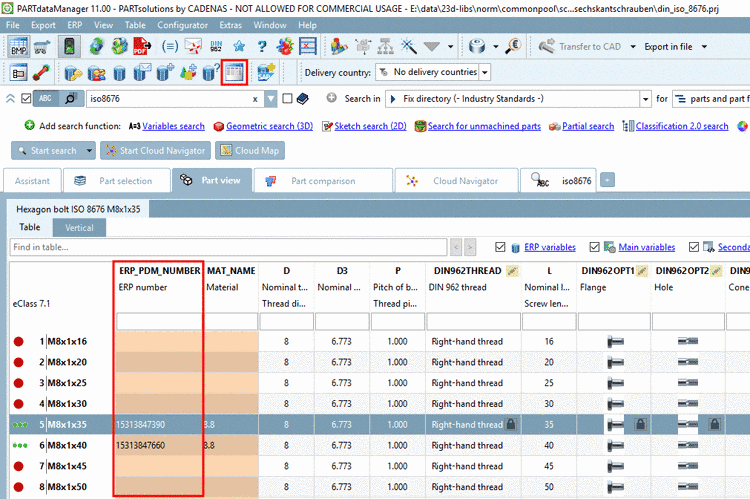

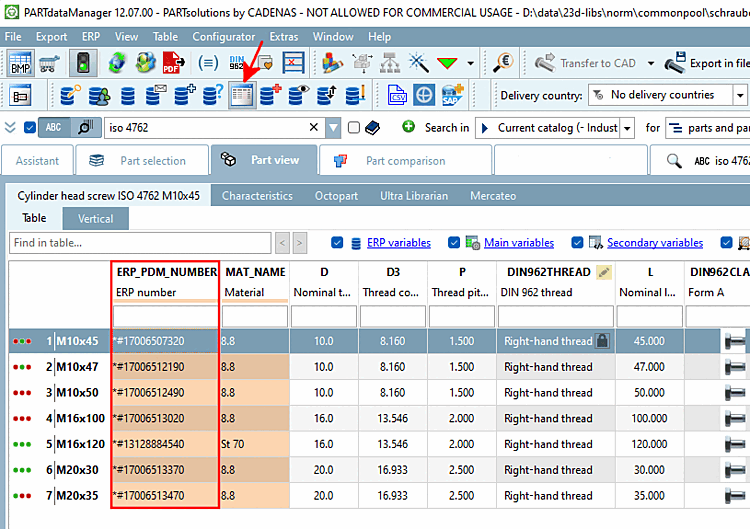

      Tabella non filtrata = "Righe preferite on/off [Preferred rows on/off]" disattivato

      Figura 2.33. Tabella non filtrata = "Righe preferite on/off [Preferred rows on/off]" disattivato

    • Se il pulsante Attiva/disattiva righe preferite [Preferred rows on/off] è attivato, vengono visualizzate solo le righe senza un semaforo rosso grande. (In questo esempio, il semaforo rosso grande significa che il pezzo non ha un numero ERP. Tre semafori rossi piccoli significano che il pezzo ha un numero ERP ma non è disponibile in nessuna posizione).

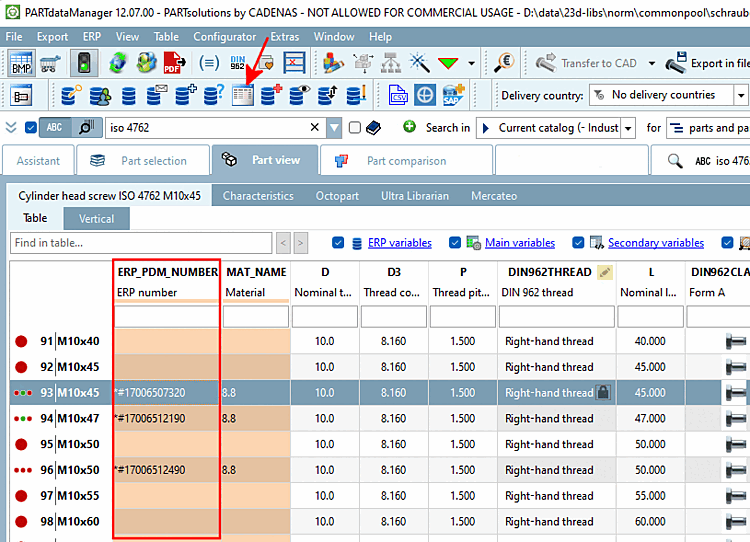

      Tabella non filtrata = "Righe preferite on/off [Preferred rows on/off]" disattivato

      Figura 2.34. Tabella non filtrata = "Righe preferite on/off [Preferred rows on/off]" disattivato

[Nota]Nota

È possibile che quando si attiva il pulsante Attiva/disattiva righe [Preferred rows on/off] preferite non venga visualizzato nulla, anche se nella tabella sono presenti voci di LinkDB, perché queste non corrispondono alla definizione di riga preferita!

Cos'è la funzione del pulsante On/Off delle righe prioritarie [Preferred rows on/off] durante la ricerca?

Se il pulsante On/off [Preferred rows on/off] attivato, nel risultato della ricerca [Search result] appariranno solo i progetti che contengono almeno una caratteristica, che corrisponde alla definizione di serie preferita o solo alle caratteristiche che corrispondono al definizione di serie preferita.

  • Finché il pulsante Preferisci righe [Preferred rows on/off] è disattivato, tutti i progetti e le caratteristiche (righe) vengono visualizzati senza filtri in Risultati della ricerca. Ciò significa che viene visualizzato tutto ciò che corrisponde alla condizione di ricerca (nell'esempio "Vite testa cilindro iso D=10 L=50").

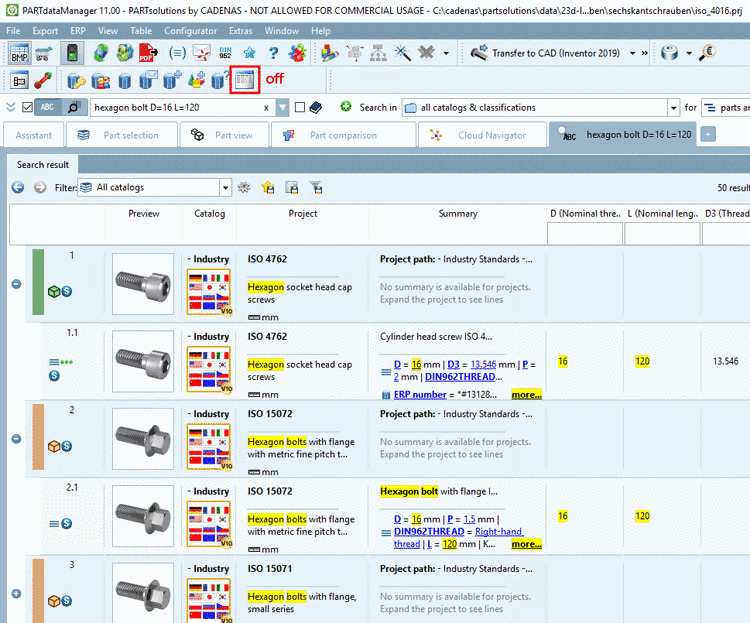

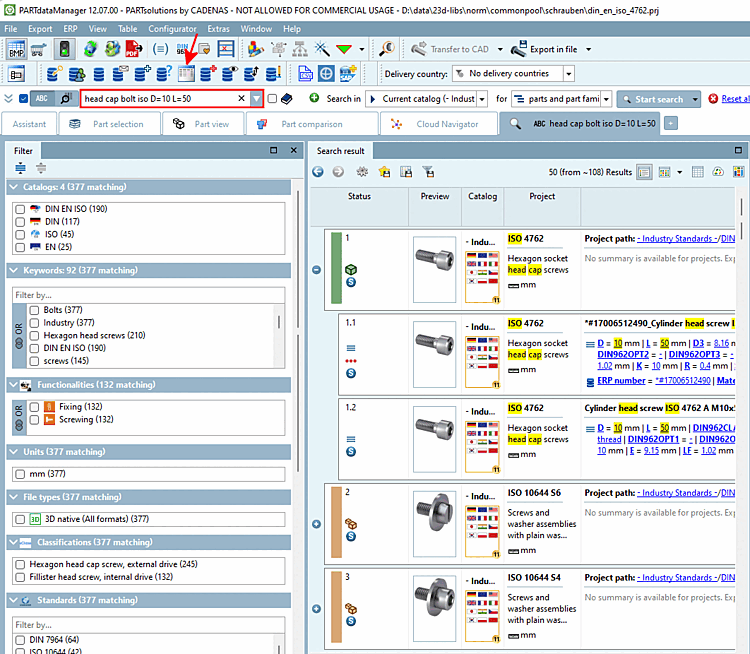

    Risultati della ricerca non filtrati = "Righe preferite on/off [Preferred rows on/off]" disattivato

    Figura 2.35. Risultati della ricerca non filtrati = "Righe preferite on/off [Preferred rows on/off]" disattivato

  • Se il pulsante Serie preferita [Preferred rows on/off] è attivato, in Risultati della ricerca vengono visualizzati solo i progetti e le caratteristiche (righe) che a) corrispondono alla condizione di ricerca e b) alla condizione di serie preferita.

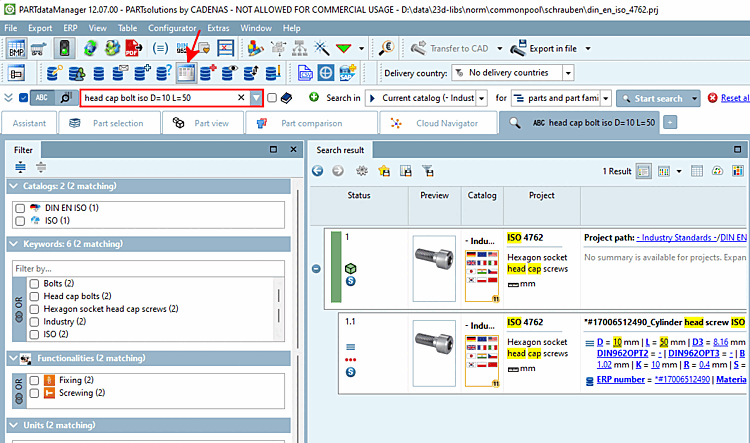

    Risultati della ricerca filtrati = "Righe preferite on/off [Preferred rows on/off]" attivato

    Figura 2.36. Risultati della ricerca filtrati = "Righe preferite on/off [Preferred rows on/off]" attivato

[Suggerimento]Suggerimento

Volete risultati (parti) che contengano un numero ERP senza ulteriori restrizioni? Allora procedete come segue:

  1. Inserire il segnaposto "*" o il nome di un catalogo (ad es. "norm", "festo", "ganter", ecc.) nel campo di immissione della ricerca full text.

  2. Attivare il pulsante di attivazione/disattivazione [Preferred rows on/off] delle righe preferite [Preferred rows on/off].

  3. Eseguire la ricerca.



[7] In linea di principio, il colore può essere configurato a piacere.
