Selezionare il progetto da modificare.

Selezionare la pagina della scheda Classificazione [Classification].

Di seguito, selezionare l'opzione Vista 3D [3D view] nella selezione dell'elenco.

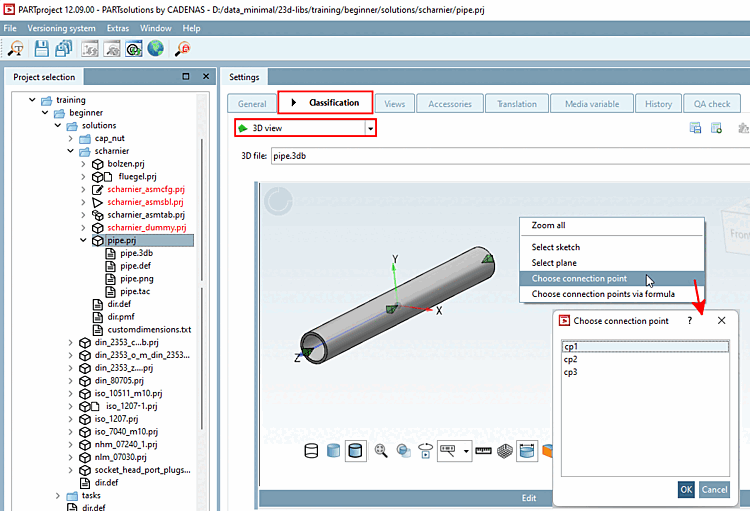

-> Se non è stato classificato alcun punto di connessione, la vista 3D [3D view] si apre da sola. Aprire il menu contestuale.

Figura 5.928.

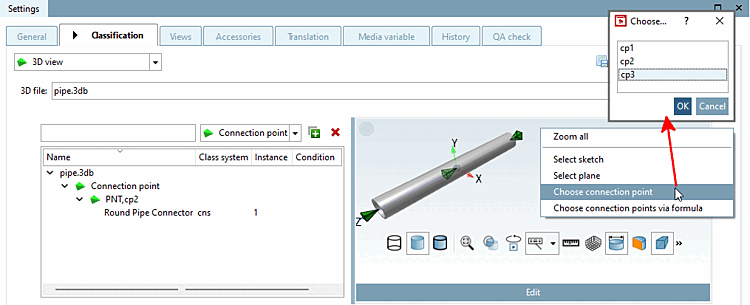

-> Se un punto di connessione è già stato classificato, si apre la vista 3D [3D view] con l'elenco dei punti di connessione già classificati. Aprire anche qui il menu contestuale.

Figura 5.929.

Fare clic sul comando del menu contestuale Seleziona punto di connessione [Choose connection point].

-> Si apre l'omonima finestra di dialogo.

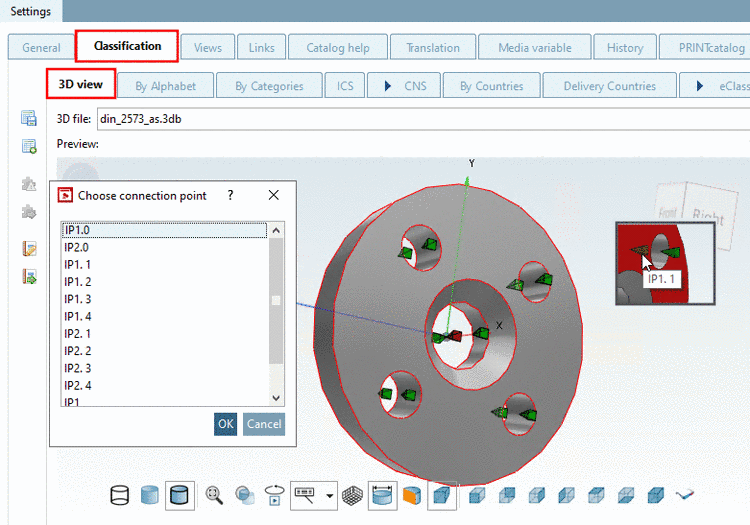

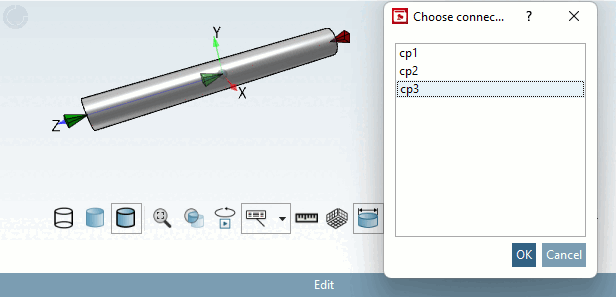

Selezionare il punto di collegamento desiderato e confermare con OK.

-> L'area di assegnazione si apre accanto alla vista 3D [3D view].

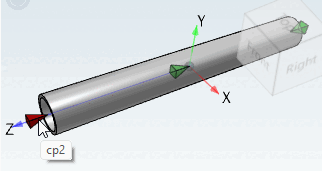

Selezionare il punto di connessione desiderato. (In questo esempio, ne è visibile solo uno (PNT, cp2). Altrimenti, vengono visualizzati tutti i punti di connessione a cui è già stata assegnata una classe).

Figura 5.930.

Chiamare oppure fai clic sull'icona .

-> Vengono visualizzate tutte le classificazioni possibili che contengono classi per i punti di connessione. (In questo esempio, si tratta di CNS, Revit e VDI 3805 ).

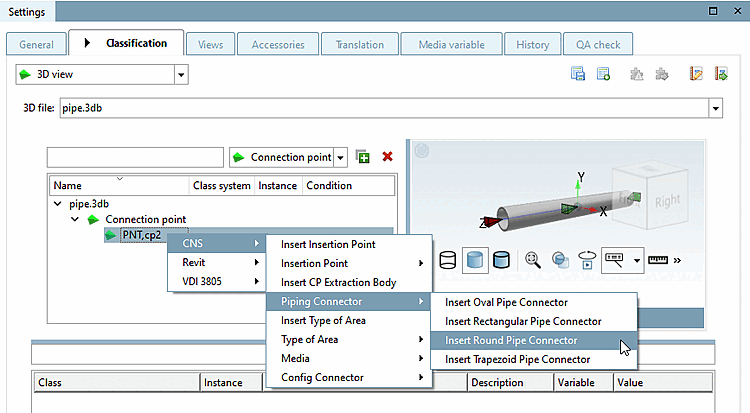

Aprire il sottomenu desiderato e selezionare la classe.

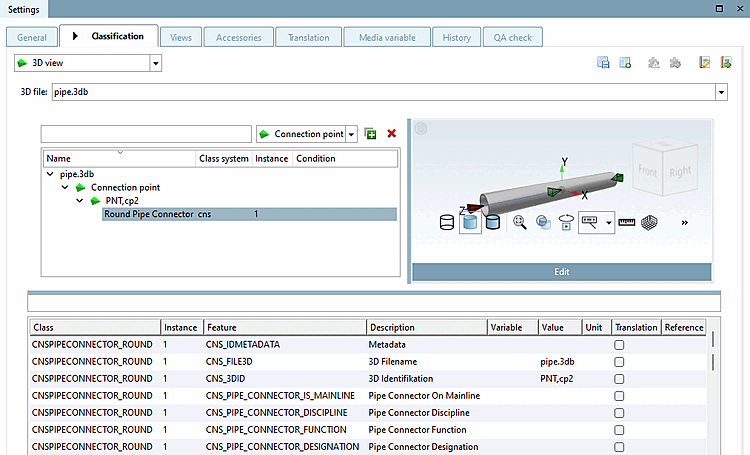

-> Tutte le caratteristiche della classe selezionata sono ora visualizzate nell'area di dialogo sottostante.

Figura 5.931.

Assegnare una variabile [Variable] o un valore [Value] alle caratteristiche desiderate o inserire un riferimento [Reference] a un'altra classe.

Nota Utilizzare solo una delle 3 opzioni alla volta!
