5.8.2.1.15.4. Generare dati di immagine/anteprime di immagini in esecuzione batch

5.8.2.1.15.4.1. Generare anteprime

5.8.2.1.15.4.1.1. Chiamata
5.8.2.1.15.4.1.2. Impostazioni
5.8.2.1.15.4.1.3. Alternativa: creare e importare l'immagine di anteprima esternamente

5.8.2.1.15.4.2. Esportazione di dati di immagine

5.8.2.1.15.4.2.1. Pagina della scheda "Opzioni standard
5.8.2.1.15.4.2.2. Pagina della scheda "Visualizza / Esportazione
5.8.2.1.15.4.2.3. Pagina della scheda "Avanzate

	Nota
Due funzioni di base sono disponibili tramite il comando Genera dati immagine/anteprime immagini [Generate image data/preview images]: Generare anteprime [Generate previews]: È possibile generare le immagini di anteprima utilizzate internamente al programma. Sezione 5.8.2.1.15.4.1, “ Generare anteprime ” Vedere . Esportazione dei dati dell'immagine [Export images]: È possibile esportare quantità maggiori di componenti a livello di directory in qualsiasi formato di esportazione in una directory di destinazione specificata. Sezione 5.8.2.1.15.4.2, “ Esportazione di dati di immagine ” Vedere . Figura 5.180.

Nota

Due funzioni di base sono disponibili tramite il comando Genera dati immagine/anteprime immagini [Generate image data/preview images]:

Generare anteprime [Generate previews]:
È possibile generare le immagini di anteprima utilizzate internamente al programma. Sezione 5.8.2.1.15.4.1, “ Generare anteprime ” Vedere .
Esportazione dei dati dell'immagine [Export images]:
È possibile esportare quantità maggiori di componenti a livello di directory in qualsiasi formato di esportazione in una directory di destinazione specificata. Sezione 5.8.2.1.15.4.2, “ Esportazione di dati di immagine ” Vedere .

Figura 5.180.

	Nota
	L'esportazione di file tramite esecuzione batch è possibile solo con la licenza [License]corrispondente!

La funzione è disponibile a livello di progetto e di directory in PARTdataManager e in PARTproject:

Chiamata in PARTdataManager

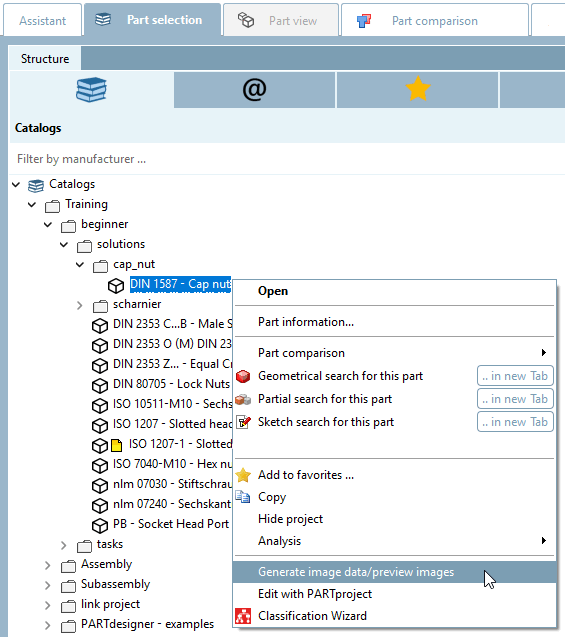

Figura 5.181. PARTdataManager -> Generare dati immagine/anteprime immagini [Generate image data/preview images]
Chiamata in causa PARTproject

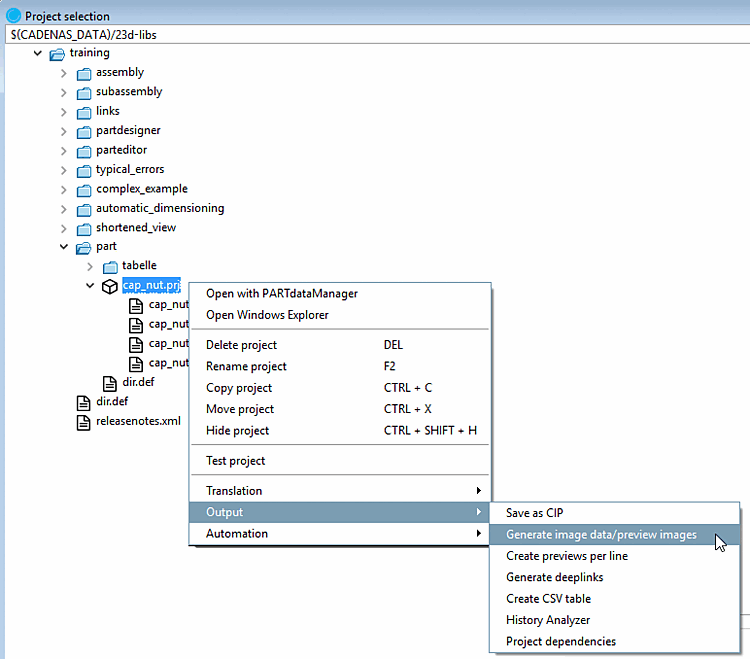

Figura 5.182. Selezione del progetto [Project selection] -> Menu contestuale a livello di directory o di progetto -> Output -> Genera dati immagine/anteprime immagini [Generate image data/preview images]

Per creare immagini di anteprima nell'esecuzione batch, procedere come segue:

Selezionare una directory o un progetto.
Selezionare Generate image data/preview images nel menu contestuale.
--> Si apre la finestra di dialogo Esporta dati immagine [Export images].

Figura 5.183.

Le opzioni di impostazione sono spiegate in dettaglio di seguito:

5.8.2.1.15.4.1. Generare anteprime

Le anteprime [Previews] (thumbnail) sono visualizzate in vari punti.

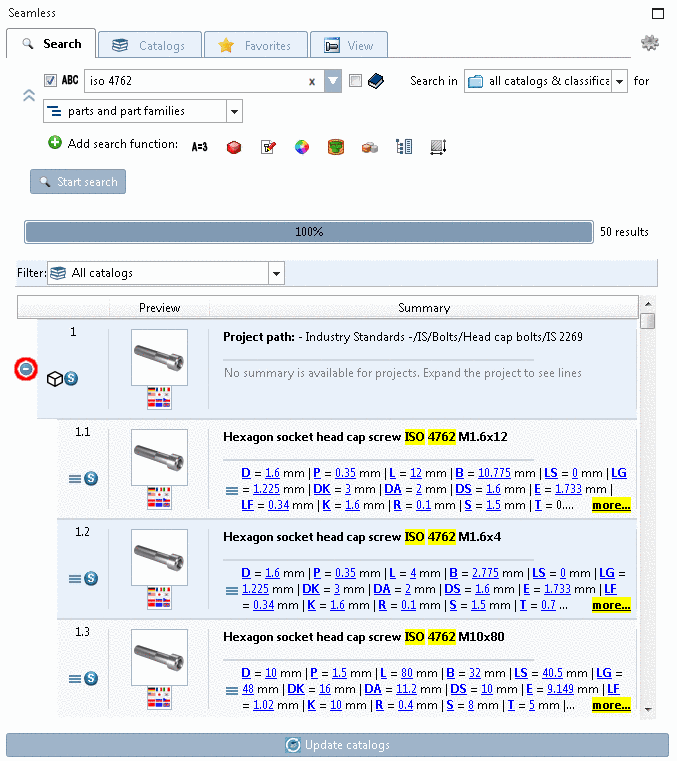

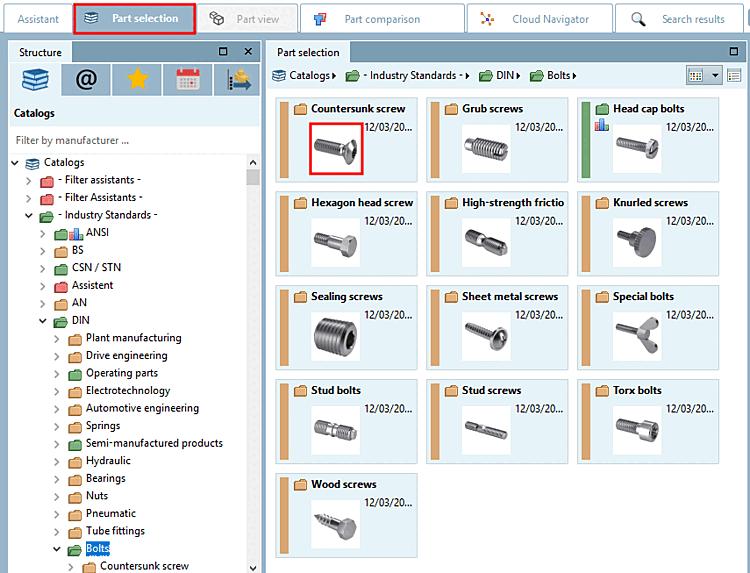

Un'immagine di anteprima è memorizzata nella selezione dei pezzi [Part selection] a livello di catalogo, directory e progetto in ogni catalogo.

Figura 5.184.

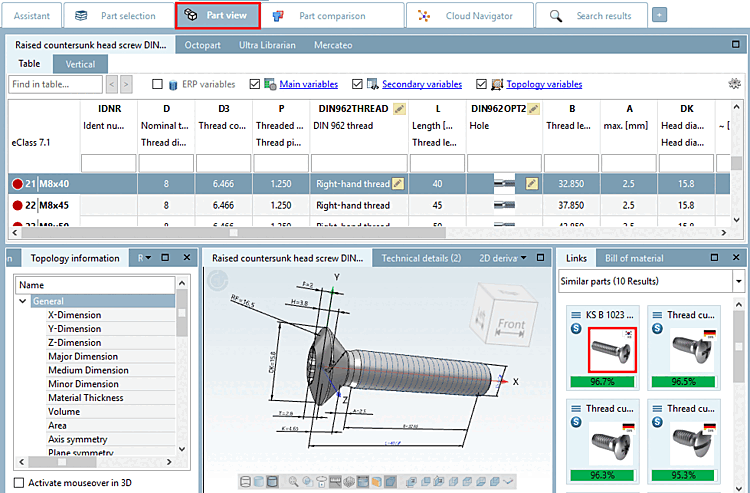

Le anteprime sono visualizzate anche in Vista parti [Part view] -> Riferimenti [Links].

Figura 5.185.

Di seguito viene illustrato in dettaglio l'intero processo di creazione delle immagini di anteprima.

5.8.2.1.15.4.1.1. Chiamata

La funzione è disponibile sia a livello di progetto che di directory in PARTdataManager.^[21]nonché in PARTproject:

Chiamata in PARTdataManager

Figura 5.186. Selezione della parte [Part selection] -> Menu contestuale a livello di directory o di progetto -> Genera dati immagine/anteprime immagini [Generate image data/preview images]
Chiamata in causa PARTproject

Figura 5.187. Selezione del progetto [Project selection] -> Menu contestuale a livello di directory o di progetto -> Output -> Genera dati immagine/anteprime immagini [Generate image data/preview images]

Nota
PARTdataManager deve essere installato.

5.8.2.1.15.4.1.2. Impostazioni

5.8.2.1.15.4.1.2.1. Pagina della scheda "Opzioni standard

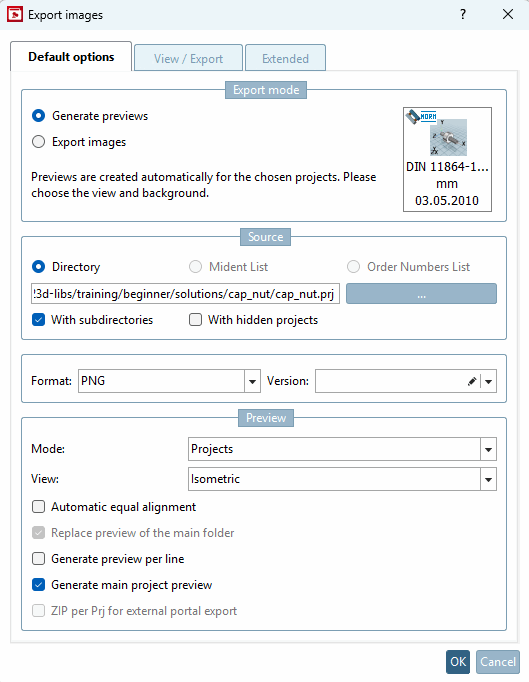

Figura 5.188.

Modalità di esportazione [Export mode]:
Selezionare l'opzione Genera anteprime [Generate previews].
Elenco delle fonti [Source directory]
La directory di origine è già determinata automaticamente. Di norma, non si deve modificare la voce del campo.
Utilizzando Sfoglia ... è possibile modificare il percorso, se necessario.
- Con le sottodirectory [With subdirectories]
  Opzionalmente, è possibile includere le sottodirectory per la creazione delle immagini di anteprima.
- Con progetti nascosti [With hidden projects]
  Opzionalmente, è possibile includere progetti nascosti per la creazione delle immagini di anteprima.

Formato [Format] / Versione [Version]
Selezionare il formato desiderato dalla casella di riepilogo. Sono disponibili tre formati per la creazione di immagini di anteprima: PNG, Maxwell Render, POV-Ray.
- PNG
  Se alla voce Formato [Format] è stato selezionato PNG, dopo aver confermato le impostazioni con OK si apre la pagina di dialogo Esporta in formato PNG.

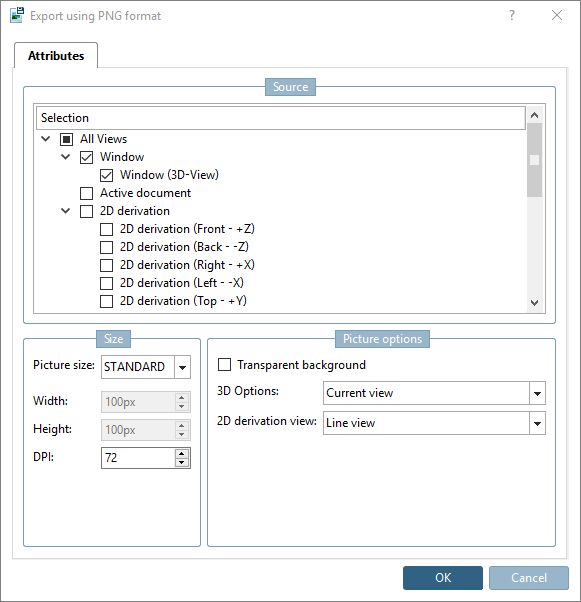

  Figura 5.189.

  Una descrizione dettagliata delle impostazioni si trova in Sezione 3.1.9.3.1, “BMP GIF JPEG PNG TIFF ” in Manuale d'uso PARTsolutions.
- Render di Maxwell
  Se alla voce Formato [Format] è stato selezionato Maxwell Render, dopo aver confermato le impostazioni con OK si apre la pagina di dialogo Esporta in formato Maxwell Render.

  Figura 5.190.

  Una descrizione dettagliata delle impostazioni si trova in Sezione 3.1.9.3.3, “Maxwell Render 3D ” in Manuale d'uso PARTsolutions. Se in Render [Rendering] viene selezionata la voce Trasferimento al server [Transfer to server], la generazione viene eseguita utilizzando il modulo PARTrenderManager, descritto anche in questa sezione.
- POV-Ray
  Generate le vostre immagini di anteprima con la massima qualità grazie al rendering POV-Ray.

  Nota
  Per le immagini di anteprima POV-Ray è necessaria una licenza separata!

  Se alla voce Formato [Format] è stato selezionato POV-Ray, dopo aver confermato le impostazioni con OK si apre la pagina di dialogo Esporta in formato POV-Ray.

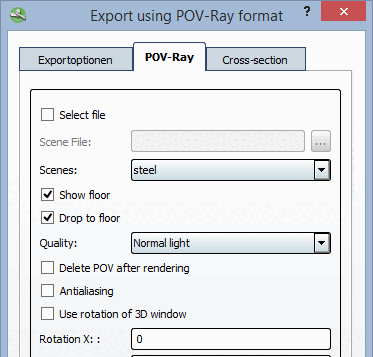

  Figura 5.191.

  Una descrizione dettagliata delle impostazioni si trova in Sezione 3.1.9.3.4, “POV-Ray 3D ” in Manuale d'uso PARTsolutions.
Versione [Version]: non necessaria per la generazione di anteprime [Generate previews]

Anteprima [Preview]:

Modalità [Mode]:
Nel campo dell'elenco, selezionare se l'esecuzione batch deve avere effetto a livello di progetto, di directory o di entrambi i livelli.
- Progetti [Projects]
  Le anteprime vengono generate solo per i progetti. Le anteprime per le directory rimangono inalterate.
- Progetti e directory [Projects and directories]
  In primo luogo, vengono (ri)generate le anteprime per i progetti, poi queste vengono utilizzate per il livello di directory.
- Elenchi [Directories]
  Vengono utilizzate le immagini esistenti.
Vista [View]: selezionare la prospettiva desiderata per le immagini di anteprima nella casella di riepilogo.
- Isometrico [Isometric]
- Dimetrico [Dimetric]
- Trimetrico [Trimetric]
- Sopra [Top]
- Sotto [Bottom]
- Anteriore [Front]
- Posteriore [Back]
- Diritto [Right]
- Collegamenti [Left]
- Ingresso angolare [Angle entry]
  Vedere anche la pagina Vista / Esportazione [View / Export] -> Scheda Rotazione.
Sincronizzazione automatica [Automatic equal alignment]:
Tutti i pezzi sono posizionati con il loro lato più lungo sull'asse X. Se ci sono due lati della stessa lunghezza (il più lungo), si sceglie a caso il lato più lungo.
Sovrascrittura dell'anteprima della cartella principale [Replace preview of the main folder]
L'opzione è attiva solo se in Modalità [Mode] è selezionato Progetti e directory [Projects and directories] o Directory [Directories].

Creare un'anteprima per riga [Generate preview per line]

Generare l'anteprima del progetto principale [Generate main project preview]

	Nota
	È possibile utilizzare solo Generazione anteprima per riga [Generate preview per line] o Generazione anteprima progetto principale [Generate main project preview] in UN'UNICA sessione. Se si richiedono entrambe le opzioni, è necessario eseguire una generazione separata per ciascuna di esse.

Una volta eseguite tutte le impostazioni, premere OK.

	Avvertimento
	La creazione di una nuova immagine di anteprima sovrascrive quella esistente!

	Nota
Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato. In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

Nota

Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato.

In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

5.8.2.1.15.4.1.2.2. Pagina della scheda "Visualizza / Esportazione

Vista [View]:
L'area di dialogo Visualizza [View] è disattivata per impostazione predefinita.
Per attivarlo, selezionare la casella di controllo Definisci piano di taglio [Define cutting plane].
Selezionare il piano di taglio e la distanza desiderata nella casella di riepilogo.
Rotazione [Rotation]:
L'area di dialogo Rotazione [Rotation] è attiva solo se la selezione dell' input Angolo [Angle entry] è stata effettuata nella pagina della scheda Opzioni standard [Default options] in Anteprima [Preview] -> Visualizza [View].
L'area di dialogo Esporta [Export] è disattivata quando si seleziona Genera anteprime [Generate previews].

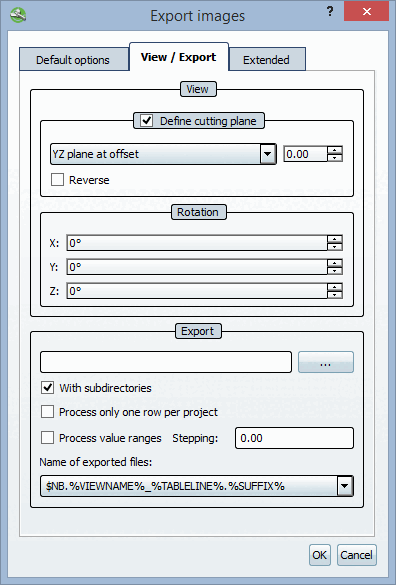

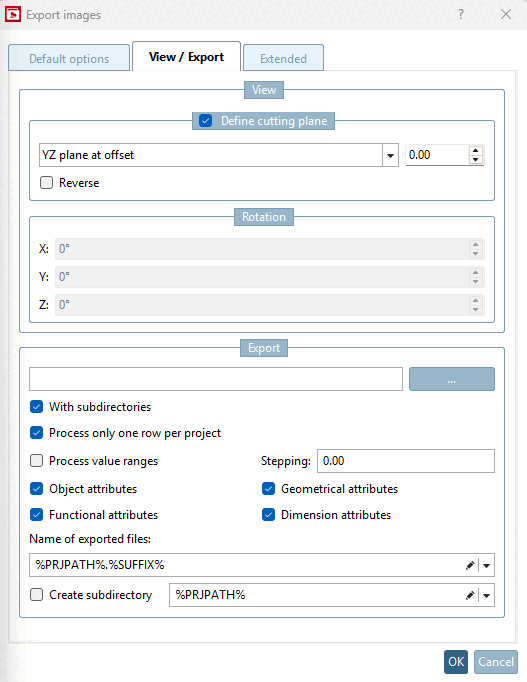

Figura 5.192. Modalità di esportazione [Export mode]: generazione di anteprime [Generate previews]

Una volta eseguite tutte le impostazioni, premere OK.

	Avvertimento
	La creazione di una nuova immagine di anteprima sovrascrive quella esistente!

	Nota
Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato. In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

Nota

Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato.

In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

5.8.2.1.15.4.1.2.3. Pagina della scheda "Avanzate

File di registro [Log file]:

Posizione di memorizzazione del file di log in cui viene registrato il processo di esportazione.

Il percorso predefinito inserito punta alla directory utente personale. Utilizzando Sfoglia ... è possibile modificare il percorso.

Figura 5.193. Modalità di esportazione [Export mode]: Generazione di anteprime [Generate previews] -> Pagina della scheda "Avanzate [Extended]

Una volta eseguite tutte le impostazioni, premere OK.

	Avvertimento
	La creazione di una nuova immagine di anteprima sovrascrive quella esistente!

	Nota
Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato. In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

Nota

Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato.

In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

5.8.2.1.15.4.1.3. Alternativa: creare e importare l'immagine di anteprima esternamente

Le immagini di anteprima create esternamente (*.png) vengono salvate in PARTproject importandole [Import] a livello di directory o di progetto.

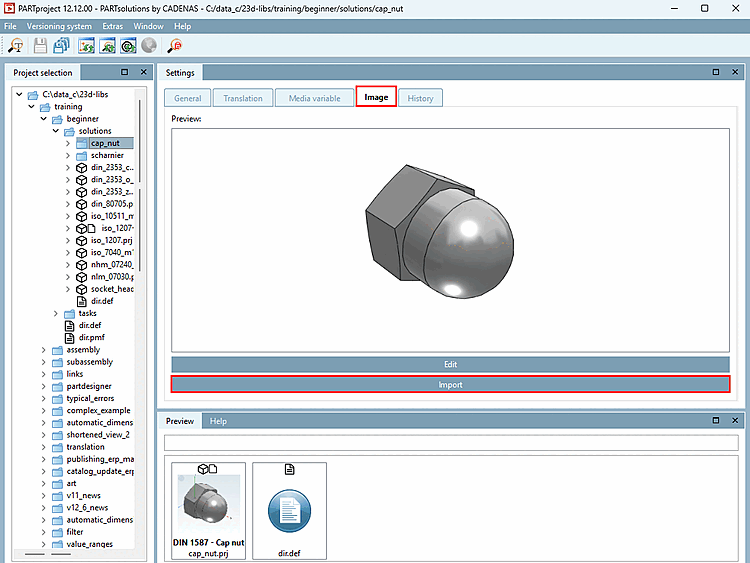

Figura 5.194. Importazione dell'immagine di anteprima a livello di directory

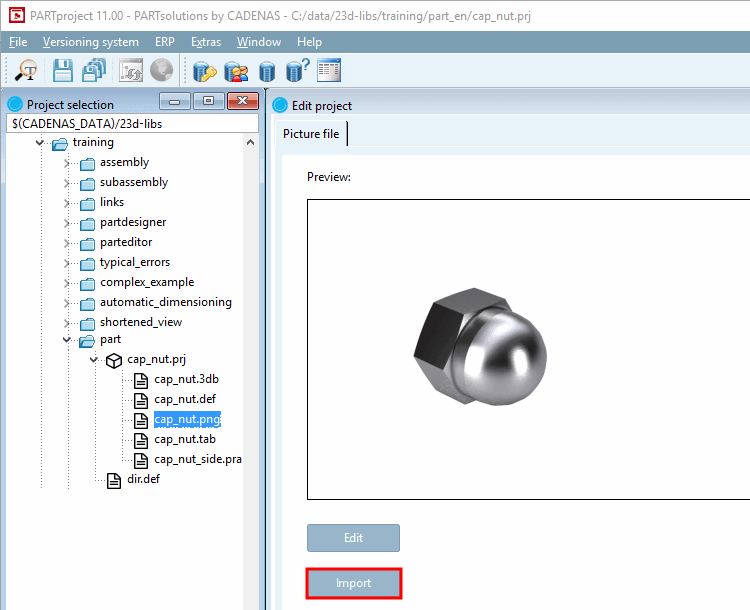

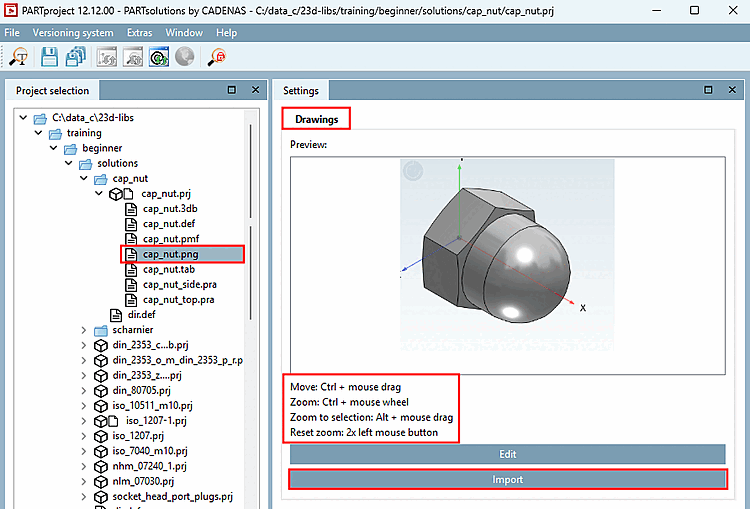

Figura 5.195. Importazione dell'immagine di anteprima a livello di progetto

Informazioni dettagliate sono disponibili nella Sezione 5.9.12, “Pagina di registro: Immagine ”.

5.8.2.1.15.4.2. Esportazione di dati di immagine

L'opzione Esporta dati immagine [Export images] viene utilizzata per esportare i dati immagine in un formato di file specifico in una directory di destinazione specificata in un'esecuzione batch. Sono disponibili i seguenti formati di file: GIF animata, BMP, GIF, JPEG , Maxwell Render, PNG, POV-Ray, Codice QR, TIFF.

A seconda del CAD avviato, anche tutti i formati nativi e i formati neutri. (Per questo è necessaria una licenza batch).

Poiché gli errori vengono registrati in un file di log, è possibile verificare in anticipo la "esportabilità" dei pezzi creati in PARTsolutions.

Le opzioni di impostazione sono spiegate in dettaglio di seguito:

5.8.2.1.15.4.2.1. Pagina della scheda "Opzioni standard

Modalità di esportazione [Export mode]:
Selezionare l'opzione Esporta file [Export files].
Elenco delle fonti [Source directory]
La directory di origine è già determinata automaticamente. Di norma, non si deve modificare la voce del campo.
Utilizzando Sfoglia ... è possibile modificare il percorso, se necessario.
- Con le sottodirectory [With subdirectories]
  Opzionalmente, è possibile includere le sottodirectory per la creazione delle immagini di anteprima.
- Con progetti nascosti [With hidden projects]
  Opzionalmente, è possibile includere progetti nascosti per la creazione delle immagini di anteprima.

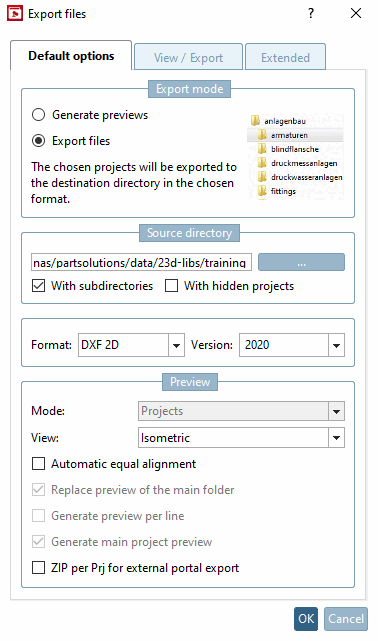

Figura 5.196. Modalità di esportazione [Export mode] -> Esportazione di file [Export files]

Formato [Format] / Versione [Version]
Selezionare il formato desiderato nella casella di riepilogo (per alcuni formati è possibile specificare il formato tramite Versione [Version] ).
Sono disponibili i seguenti formati di file: GIF animata, BMP, GIF, JPEG , Maxwell Render, PNG, POV-Ray, QR Code, TIFF. A seconda del CAD avviato, sono disponibili anche tutti i formati nativi e neutri. Confrontare i formati selezionabili nel menu di esportazione [Export] di PARTdataManager. Informazioni dettagliate sui formati di esportazione sono disponibili in Sezione 3.1.9, “ Esportazione in vari formati di file (senza interfaccia PARTsolutions) ” in Manuale d'uso PARTsolutions.
Anteprima [Preview]:
- Modalità [Mode]:
  Questa impostazione rimane inattiva nella modalità di esportazione [Export mode] "Esporta file [Export files]".
- Vista [View]: selezionare la prospettiva desiderata per le immagini di anteprima nella casella di riepilogo.
  - Isometrico [Isometric]
  - Dimetrico [Dimetric]
  - Trimetrico [Trimetric]
  - Sopra [Top]
  - Sotto [Bottom]
  - Anteriore [Front]
  - Posteriore [Back]
  - Diritto [Right]
  - Collegamenti [Left]
  - Ingresso angolare [Angle entry]
    Vedere anche Rotazione [Rotation].
- Sovrascrittura dell'anteprima della cartella principale [Replace preview of the main folder]
- Creare un'anteprima per riga [Generate preview per line]:
  È attivo solo se è selezionata l'opzione Genera anteprime [Generate previews].

5.8.2.1.15.4.2.2. Pagina della scheda "Visualizza / Esportazione

Vista [View]:
L'area di dialogo Visualizza [View] è disattivata per impostazione predefinita.
Per attivarla, selezionare la casella di controllo Definisci piano di taglio [Define cutting plane].
Selezionare il piano di taglio e la distanza desiderata nella casella di riepilogo.
Rotazione [Rotation]:
L'area di dialogo Rotazione [Rotation] è attiva solo se la selezione dell' input Angolo [Angle entry] è stata effettuata nella pagina della scheda Opzioni standard [Default options] in Anteprima [Preview] -> Visualizza [View].

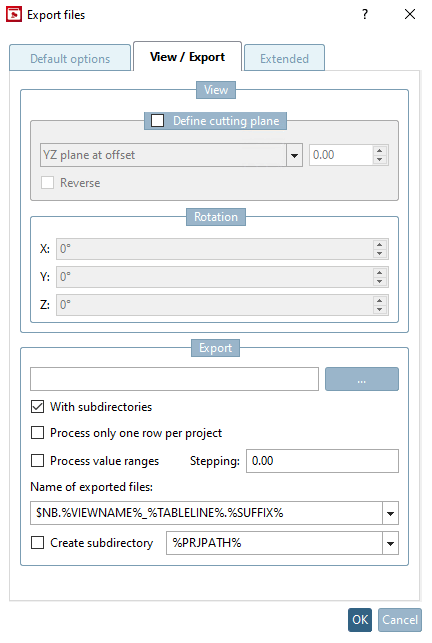

Figura 5.197. Modalità di esportazione [Export mode]: generazione di anteprime [Generate previews]

Esportazione [Export]:
- Specificare una directory di destinazione per i file di esportazione utilizzando Sfoglia ... per determinare una directory di destinazione per i file di esportazione.
- Con le sottodirectory [With subdirectories]
  Opzionalmente, è possibile includere le sottodirectory per la creazione dei file di esportazione.
- Elaborare solo una riga per progetto [Process only one row per project]:
  Limitare le righe della tabella lette per ogni file di progetto a una sola caratteristica.
- Intervalli dei valori di processo [Process value ranges]:
  I file di progetto con intervalli di valori possono essere suddivisi specificando un incremento [Stepping width]. Se questa opzione è disattivata, viene letto solo il valore attualmente impostato (cioè una caratteristica).

  Nota
  Non selezionare una dimensione del passo troppo piccola, altrimenti i valori saranno troppi!
- Nomi per i file esportati [Names for exported files]
  Selezionare l'opzione desiderata per la regola di denominazione nella casella di riepilogo.
  Il nome del file di esportazione viene composto utilizzando la sintassi specificata. Gli esempi sono già forniti nel campo dell'elenco:
  Ad esempio, la designazione standard NB, seguita dal nome della vista VIEWNAME (ad esempio, vista frontale) e dall'estensione del file SUFFIX . Naturalmente è possibile modificare questa composizione in base alle proprie esigenze.

Una volta eseguite tutte le impostazioni, premere OK.

	Nota
	Dopo il riavvio di PARTdataManager, vengono visualizzate le immagini di anteprima create (o modificate).

5.8.2.1.15.4.2.3. Pagina della scheda "Avanzate

Nella pagina della scheda Avanzate [Extended], le aree di dialogo File di registro [Log file] e Filtro CSV [CSV filter] sono attive per impostazione predefinita solo se l'opzione Esporta file [Export files] è selezionata come modalità di esportazione [Export mode].

File di registro [Log file]
Posizione di memorizzazione del file di testo in cui viene registrato il processo di esportazione.
Il percorso predefinito inserito punta alla directory utente personale. Utilizzando Sfoglia ... è possibile modificare il percorso.

Figura 5.198. Modalità di esportazione [Export mode]: File di esportazione [Export files] -> pagina della scheda "Avanzate [Extended]".

Una volta eseguite tutte le impostazioni, premere OK.

	Nota
	Dopo il riavvio di PARTdataManager, vengono visualizzate le immagini di anteprima create (o modificate).

^[21]Solo in modalità Sviluppatore. Informazioni dettagliate sull'impostazione della modalità sono disponibili in Sezione 1.6.4.3.3.1, “ Tasto "IsAdmin" - Modalità utente ” in Amministrazione PARTsolutions - Manuale .
