6.4.  Viste di dimensionamento / derivazione 2D

Per poter inserire componenti/assiemi 3D di PARTsolutions in un sistema CAD 2D, creare una derivazione 2D [2D derivation] dell'oggetto 3D.

  1. Fare clic sull'icona 2D .

    -> Vengono caricate le viste 2D.

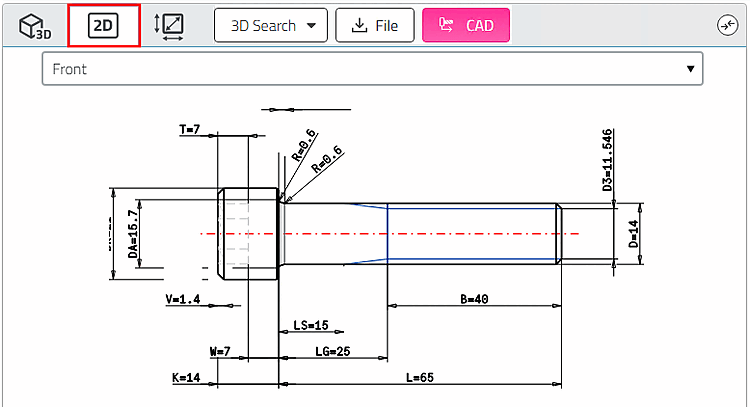

    Figura 6.34.

  2. Selezionare la derivazione desiderata nel campo dell'elenco.

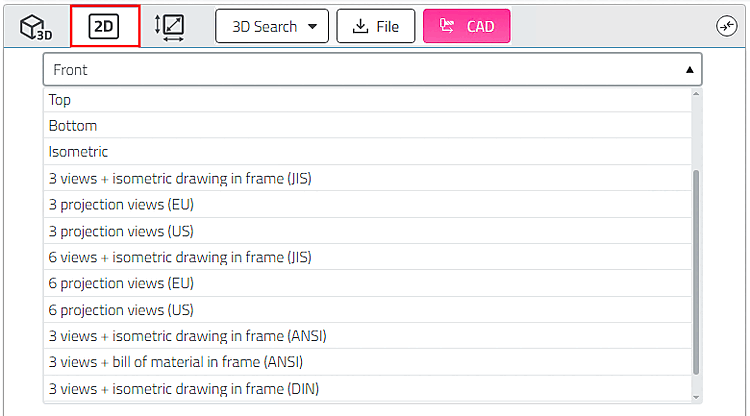

    Figura 6.35.

  3. Fare clic sul pulsante Esporta in CAD.

    -> La derivazione 2D viene aperta in CAD 2D.

    Derivazione 2D in AutoCAD

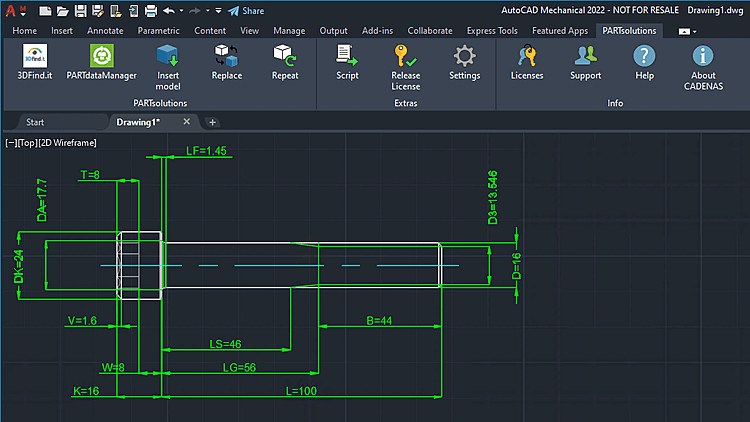

    Figura 6.36. Derivazione 2D in AutoCAD
