6.4.
Bemaßungsansichten / 2D-Ableitung
Um
3D-Bauteile/Baugruppen aus PARTsolutions in ein 2D-CAD-System einfügen zu können, erzeugen Sie eine
2D-Ableitung [2D derivation] des
3D-Objektes.

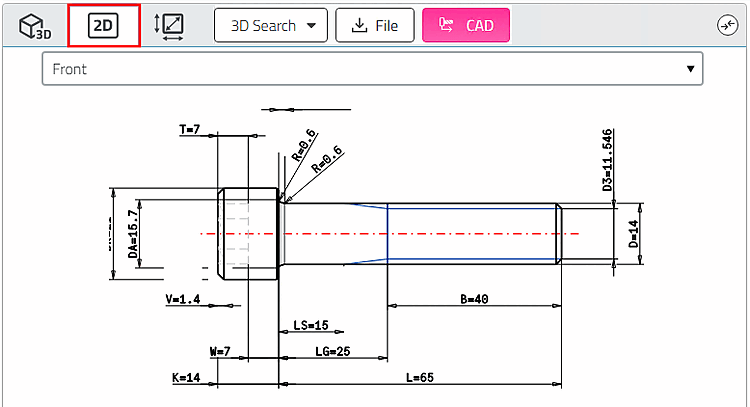

Klicken Sie auf das 2D-Icon
.
-> Die 2D-Ansichten werden geladen.

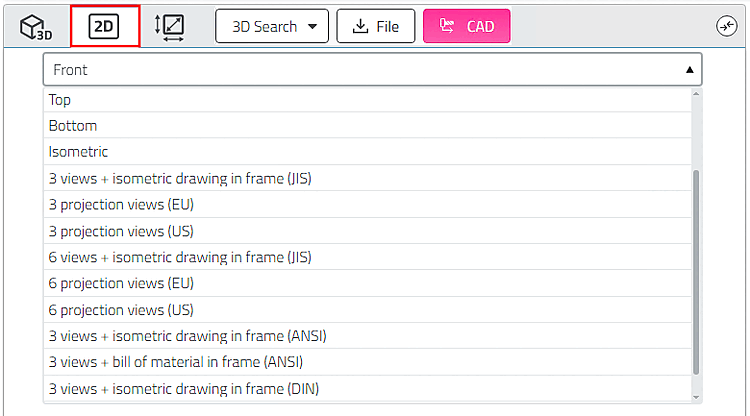

Wählen Sie im Listenfeld die gewünschte
Ableitung aus.
Klicken Sie auf den Button Export to
CAD.

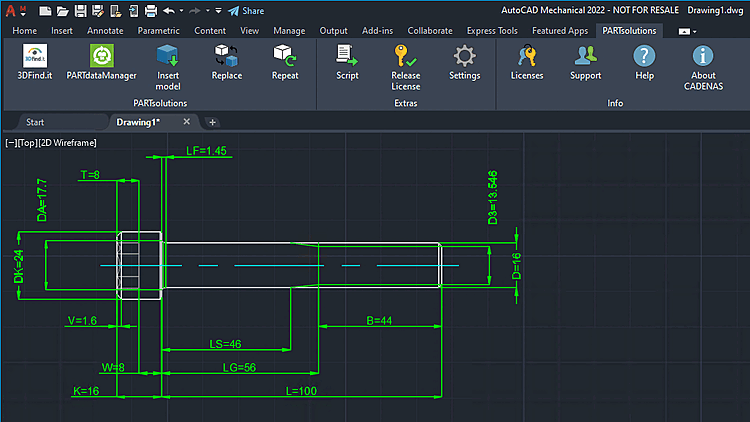

-> Die 2D-Ableitung wird im 2D CAD
geöffnet.
