5.12.11.13.5.3. Layout come formato di esportazione aggiuntivo

Con i layout, l'attenzione si concentra sulla rappresentazione geometrica 2D del modello fisico.

Le viste vengono classificate utilizzando la classe CNSCAX|GFX|LAYOUT.

La mappatura tra connessioni 3D e connessioni 2D (CNSCAX|GFX|1 ) in genere non è necessaria.

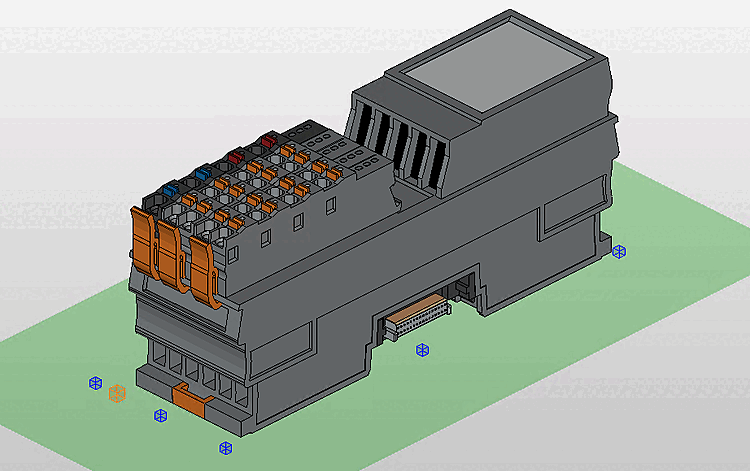

Modello 3D

Figura 5.1095. Modello 3D

Vista 2D

Figura 5.1096. Vista 2D
