5.12.11.13.5.3. Layout als zusätzliches Exportformat

Bei Layouts liegt der Fokus auf der geometrischen 2D-Darstellung des physikalischen Modells.

Ansichten werden mittels Klasse CNSCAX|GFX|LAYOUT klassifiziert.

Ein Mapping zwischen 3D-Anschlüssen und 2D-Anschlüssen (CNSCAX|GFX|1) wird hier in der Regel entfallen.

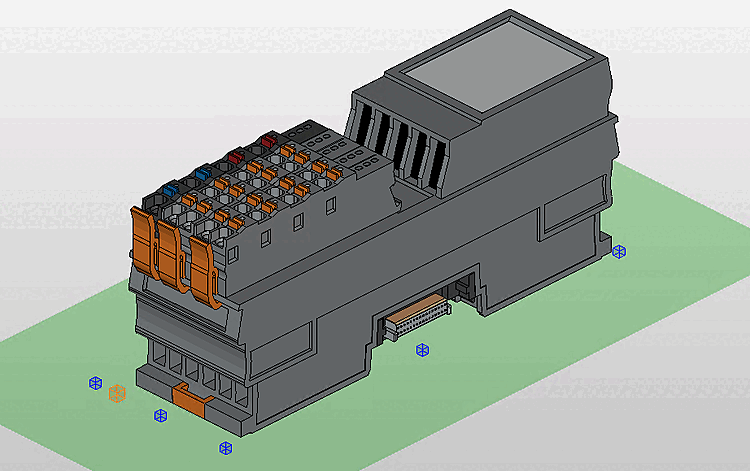

3D-Modell

3D-Modell

2D-Ansicht

2D-Ansicht
