5.12.9.3.  Elementi pubblicati - Selezionare lo schizzo

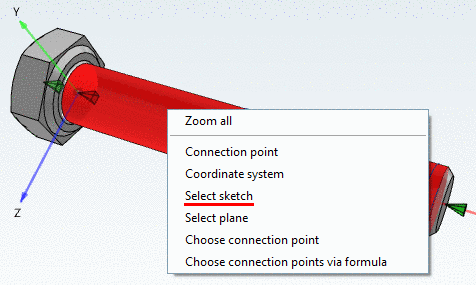

Fare clic con il tasto destro del mouse nella vista 3D [3D view] per aprire il menu contestuale.

Per classificare assi, punti e così via, selezionare Seleziona schizzo [Select sketch].

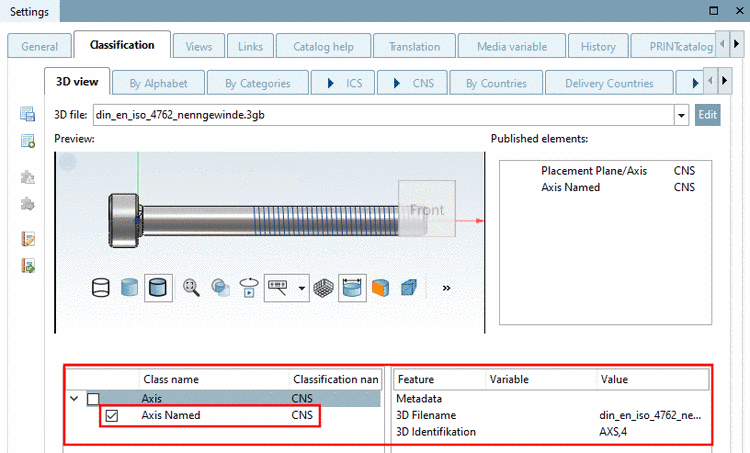

-> Viene visualizzata la finestra di dialogo Seleziona schizzo [Select sketch].

Se si desidera classificare un asse, ad esempio, selezionare lo schizzo corrispondente (nell'esempio "Asse: schizzo 1").

Confermare con OK.

-> Viene visualizzata la finestra di dialogo di modifica.

Sezione 5.12.10, “ Classificare le parti standard per il dialogo di posizionamento ” La procedura corrisponde a quella descritta in .
