10.1. Creare un modello dalla A alla Z

Se Se segui questo piccolo esempio, hai già un primo come puoi creare un modello con poco sforzo, che può quindi essere ad esempio in PARTdataManager tramite la funzione di scheda tecnica PDF 3D è disponibile.

Questo capitolo spiega il processo nel suo complesso. Tutti i dettagli sono riportati nei capitoli successivi.

[Nota]Nota

Qui si trovano tutte le impostazioni di base più importanti.

  1. Inserisci a livello di catalogo principale directory "_templates".

    [Nota]Nota

    Tutti i modelli (file di modelli) sono salvati qui automaticamente o devono essere salvati qui manualmente.

    La funzionalità completa del modello risultati dell'interazione dei 3 file modello <name>.template, <name>.ptdef e <name>.pmt.

  2. Avviare PARTtemplateDesigner:

    Avviare PARTtemplateDesigner in $CADENAS/bin/x86/64 facendo doppio clic su al file ptemplatedesigner.exe.

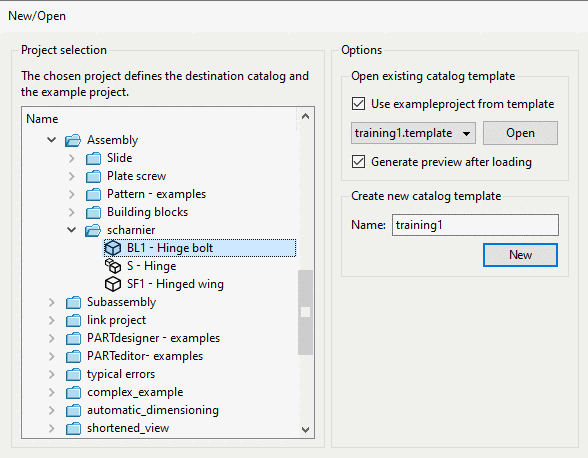

    -> Si apre la finestra di dialogo Nuovo/Apri [New/Open].

    Figura 10.7.

    In alternativa, è possibile aprire la finestra di dialogo Nuovo/Apri [New/Open] in qualsiasi momento tramite il menu File [File] -> Nuovo [New].

    [Nota]Nota

    È possibile chiudere la finestra di dialogo premendo il tasto ESC.

    • Specificate il progetto di prova/progetto di esempio nell'albero delle directory.

      Il catalogo degli obiettivi e il progetto campione sono determinati dalla selezione di un progetto. [The chosen project defines the destination catalog and the example project.]

      [Suggerimento]Suggerimento

      Scegliete un progetto di piccole dimensioni (mantenete i tempi di calcolo brevi).

      Il progetto di prova viene utilizzato per le visualizzazioni durante la creazione del modello. È possibile modificarlo in qualsiasi momento.

    • Crea nuovo modello di catalogo [Create new catalog template] -> Campo di immissione del nome [Name]

      Assegnare un nome univoco e cliccare su Nuovo [New].

      [Nota]Nota

      Si consiglia di utilizzare le lettere minuscole. È possibile utilizzare anche i caratteri speciali consentiti da Windows.

  3. Creare gli elementi [Elements] desiderati.

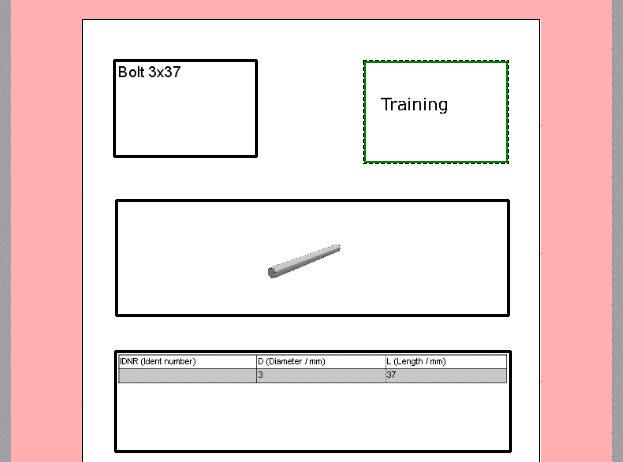

    Se a questo punto si vuole avere solo una visione d'insieme del processo completo, creare rapidamente solo gli elementi testo [Text] (con "$NB."), immagine [Image] (logo aziendale), vista 3D [3D view] e tabella [Table] come bozza, ad esempio.

    Figura 10.8.

    Sezione 10.4, “"Barra degli strumenti "Elementi ”Le spiegazioni dettagliate di tutti gli elementi sono disponibili all'indirizzo .

  4. Fare clic sul pulsante Salva come modello di catalogo [Save as catalog template].

    Figura 10.9.

    Questo crea il modello nella cartella directory "_templates". Una volta con <name>.template e una volta con "<name>.ptdef". [111]

  5. Un file di configurazione media.cfg con il seguente contenuto nella cartella directory "_templates" dovrebbe deve essere stato creato.

    [TMPLATETYPES]
DIR=Verzeichnis
PRJ=Projekt
BOM=Stückliste
PDF=Datenblatt-PDF

    Sobald der Eintrag "PDF=Datenblatt-PDF" vorhanden ist, wird in Progetto PART im Abschnitt Modelli [Templates] der Eintrag Scheda tecnica PDF angezeigt.

    Figura 10.10.

  6. Creazione del modello PDF della scheda tecnica in PARTproject:

    1. A tal fine, aprire il modulo PARTproject nel PARTtemplateDesigner tramite il menu Impostazioni [Settings] -> Impostazioni del modello [Template configuration] -> Apri in PARTproject [Open in PARTproject].

      Figura 10.11.

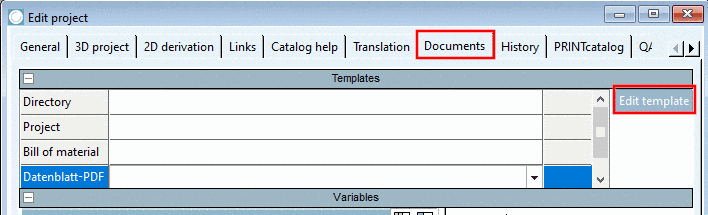

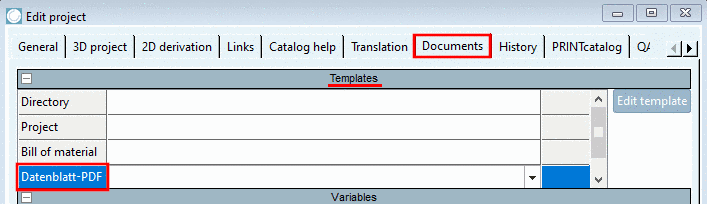

    2. Selezionare la scheda Documenti [Documents].

      Figura 10.12.

    3. Fare clic sul pulsante Modifica modelli [Edit template].

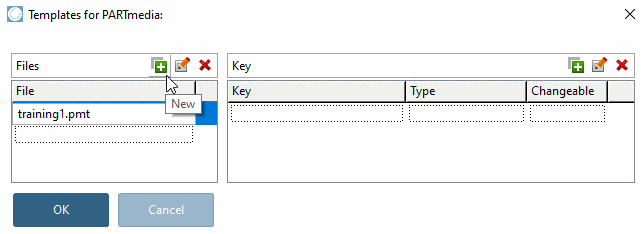

      -> Si apre la finestra di dialogo Modelli per PARTmedia [Templates for PARTmedia].

      Figura 10.13.

    4. Fare clic sull'icona Nuovo [New] e immettere il Nome del modello[112] con l'estensione del file .pmt. Chiudere il Finestra di dialogo.

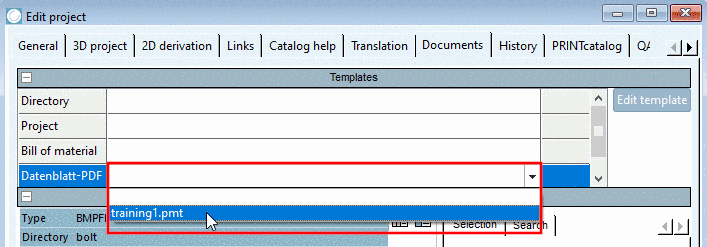

    5. Aprire il campo elenco nella riga PDF del foglio dati e selezionare la voce appena impostata.

      Figura 10.14.

      -> Selezione nella casella di riepilogo nella directory "_templates" il file <name>.pmt (qui nella cartella Esempio "training1.pmt").

  7. Test in PARTdataManager:

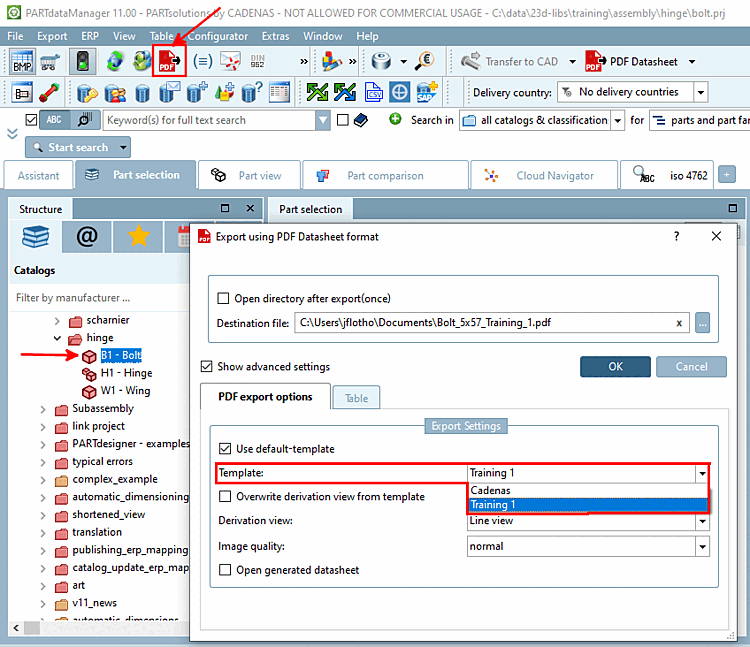

    1. Selezionate il progetto di test [Test project] nell'albero delle directory (nell'esempio "B1 - Perno di cerniera").

      Figura 10.15.

      [Nota]Nota

      Il progetto di prova è quello definito in PARTtemplateDesigner nel menu Impostazioni [Settings] -> Impostazioni del modello [Template configuration] -> Progetto di prova [Test project].

      Impostazioni del modello [Template configuration]

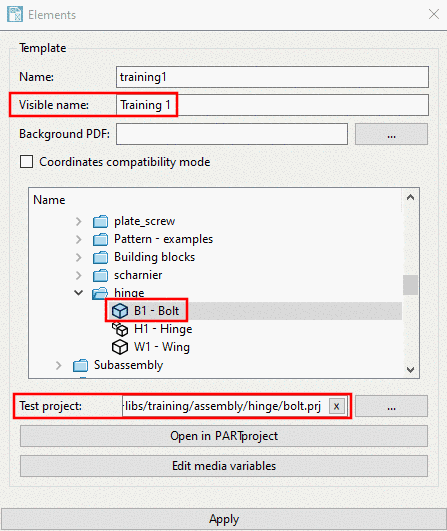

      Figura 10.16.  Impostazioni del modello [Template configuration]

    2. In PARTdataManager, utilizzare l'icona PDF Scheda tecnica la finestra di dialogo Esporta nella finestra di dialogo Formato scheda tecnica PDF.

    3. Attivare Mostra impostazioni avanzate [Show advanced settings].

    4. Selezionare il modello creato nel campo elenco sotto Template.

      [Nota]Nota

      Il nome di visualizzazione è quello definito in PARTtemplateDesigner nel menu Impostazioni [Preferences] -> Impostazioni del modello [Template configuration] -> Nome di visualizzazione [Visible name].

      Se non è stato specificato alcun nome di visualizzazione [Visible name], per la visualizzazione viene utilizzata la voce in Nome [Name].

      (Se il modello appena creato non viene visualizzato, in rari casi potrebbe essere necessario riavviare il computer o, in alternativa, eliminare i file *.media in %temp%).

    5. Test: selezionare un altro progetto.

      -> Il modello desiderato non viene visualizzato perché finora è stato assegnato solo al progetto di prova [Test project].

  8. Per rendere disponibile il modello per l'intero catalogo, procedere come segue:

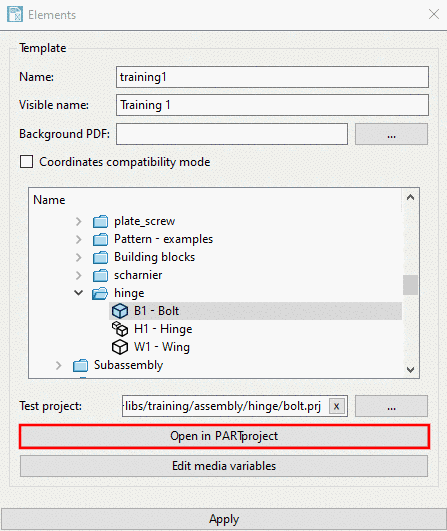

    1. In PARTtemplateDesigner, fare clic sul pulsante Apri in PARTproject [Open in PARTproject] nella finestra di dialogo delle impostazioni per i modelli.

      Figura 10.17.

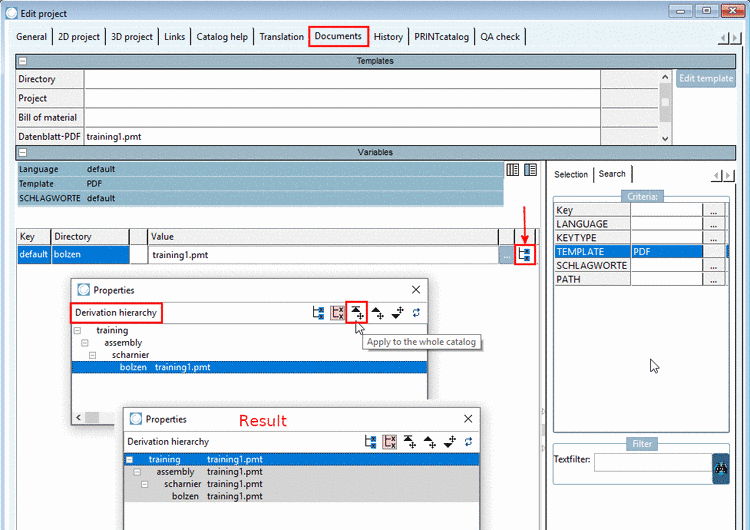

    2. Selezionare la pagina della scheda Documenti [Documents] in PARTproject.

      Figura 10.18.

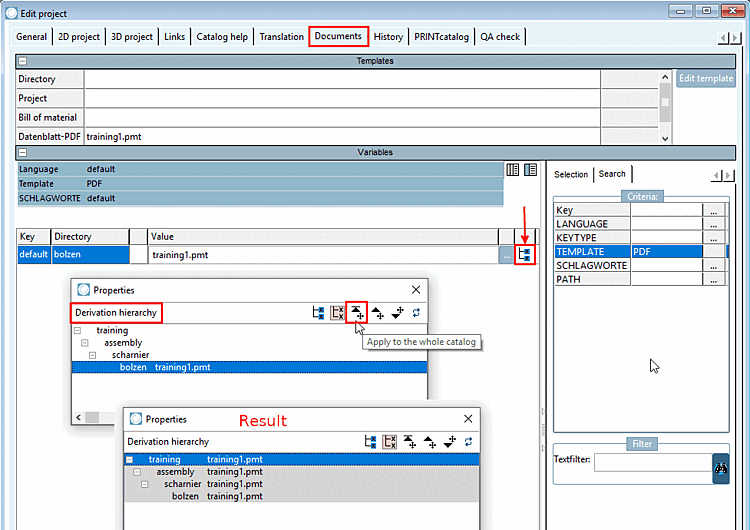

    3. Cercare TEMPLATE -> PDF

      -> Viene visualizzata la chiave con il valore "training1.ptm".

    4. Alla fine della riga, fare clic sul pulsante per gerarchia derivata .

      -> Si apre la finestra di dialogo corrispondente.

    5. Selezionare il progetto di prova "Bolzen" ed ereditare il modello da lì all'elemento radice del catalogo usando Applica alla directory superiore [Apply to the whole catalog].

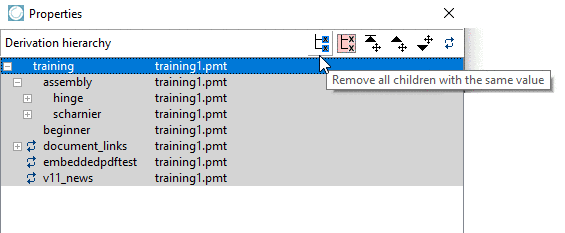

    6. Selezionare l'elemento radice del catalogo Nell'albero dell'indice aprire di nuovo la gerarchia di derivazione e quindi fare clic su Tutti i valori degli elementi figlio con lo stesso valore rimuovere [Remove all children with the same value]. Ciò garantisce che i bambini ereditano effettivamente il valore dall'elemento radice del catalogo e non propri valori.

      Figura 10.19.

      -> L'elemento radice del catalogo è ora rosa e tutti i figli sono grigi, cioè il modello è disponibile e utilizzato da tutti i progetti figli.

      I dettagli sono disponibili nell' area di dialogo "Gerarchia di derivazione".

    7. Verificare in PARTdataManager se il modello è ora disponibile per tutti i progetti.



[111] Il file <name>.ptdef può avere due I blocchi contengono:

  • [TemplateV9.04]

  • [Template]

Per i cataloghi attualmente utilizzati per la prima volta Se si utilizza un foglio dati, la seconda informazione non è valida.

La seconda specifica può essere utilizzata opzionalmente sono utilizzati per gli stand a catalogo che hanno sia una scheda tecnica secondo le vecchie standard, nonché uno secondo il nuovo standard.

[112] Esattamente il nome che si desidera nella cartella impostazioni del modello in "Nome".
