3.1.6.4.6.5.  Pagina della scheda File 3D

È possibile caricare qualsiasi file 3D come parte di ricerca:

  • Se si fa clic su Disattiva CAD [From CAD] , la singola parte o assieme selezionato in CAD per La ricerca viene caricata nella finestra di dialogo.

  • Se si carica su file [Load file] , si apre una finestra di Esplora risorse in cui è possibile accedere alla finestra geometria desiderata.

    Questa variante è descritta in dettaglio di seguito.

  1. Nell'area di dialogo Cronologia [History] a sinistra, passare alla scheda File 3D [3D files].

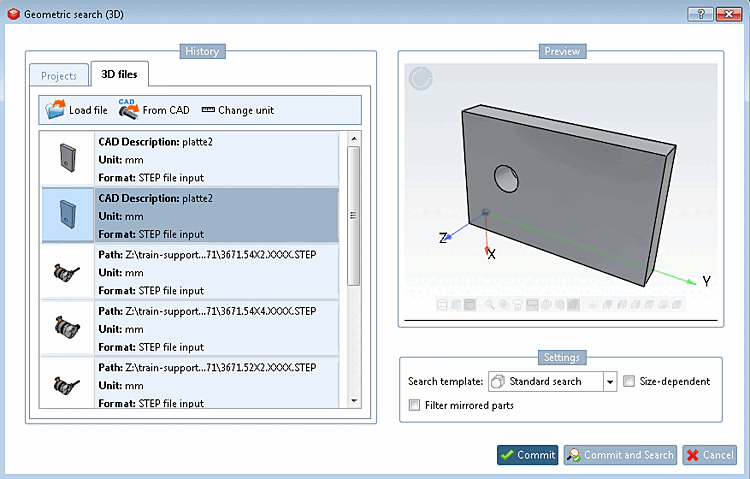

    Figura 3.196.

  2. Fare clic sulla voce di menu Carica file [Load file] .

    -> Si apre una finestra di Explorer.

  3. Sfogliare il file desiderato.

    È possibile aprire diversi formati: [57]

    • IGS (*.igs)

    • STL (*.stl)

    • Inventor 2010 (*.ipt, *.iam)

    • NAT (*.nat)

    • PS3-V2 3D (*.ps3)

    • PartJava 3D (*.zjv)

    • Assemblaggio Pro/Engineer Wildfire versione 3 32 (*.asm)

    • Pro/Engineer Wildfire versione 3 32 parti (*.prt)

    • Pro/Engineer Wildfire Versione 3 32 UDF (*.gph)

    • SAT ascii 3D (*.sat)

    • STEP (*.step, *.stp)

      [Nota]Nota

      Le informazioni/caratteristiche topologiche della massima qualità vengono caricate in formato STEP (se è disponibile la licenza"PSADDONS*ADVANCEDTOPO").

      Sono disponibili anche la sfera [Sphere], il toro [Torus] e il cilindro esteso [Elongated Cylinder]. Le altre caratteristiche vengono lette con una qualità notevolmente superiore.

      Sezione 3.1.6.4.6.9, “Qualità delle informazioni/caratteristiche della topologia”Vedi anche .

      Dopo aver selezionato un formato STEP, si apre la finestra di dialogo Opzioni di importazione per il formato di input del file STEP.

      Figura 3.197.

      Confermare con OK.

    • File PKG di SolidDesigner (*.pkg)

    • File PKG/STL di SolidDesigner (*.stl)

    • Solidworks 2010 (*.sldprt, *.sldasm)

    • U3D (*.u3d)

    • *.zjv

    [Nota]Nota

    Assicurarsi che l'applicazione CAD sia stata avviata quando si selezionano i formati CAD.

  4. Se ci sonoambiguità per un'estensione di file, viene visualizzata un'ulteriore finestra di dialogo.

    Ci sono ambiguità, ad esempio, per un'estensione di file come .prt, utilizzata da Creo Elements oltre che da NX, nonché per alcune versioni di un sistema CAD.

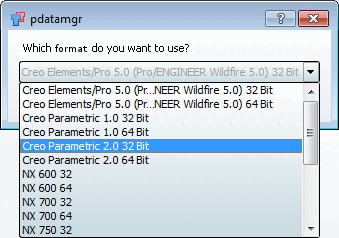

    Selezionare il sistema e la versione desiderati nella casella di riepilogo.

  5. Viene visualizzata la finestra di dialogo Seleziona unità [Selection of unit].

    Figura 3.198.

    Selezionare l'unità corretta dalla casella di riepilogo: mm, cm, dm , m, INCH, FEET, INCH/10, INCH/100

    Confermare facendo clic su OK.

    -> Il file viene elencato nella finestra di dialogo sul lato sinistro. Sul lato destro appare un'ampia anteprima 3D [Preview 3D].



[57] la visualizzazione dipende dai sistemi CAD installati
