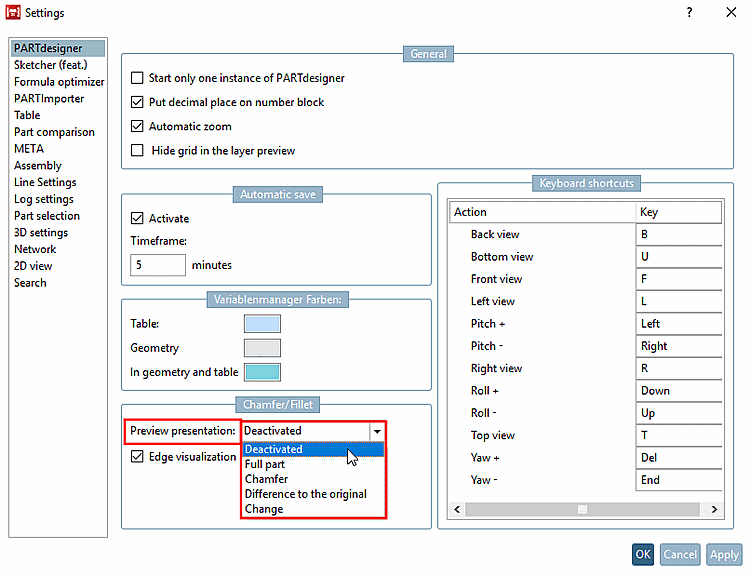

Disattivato [Deactivated] (impostazione predefinita): Nessuna anteprima

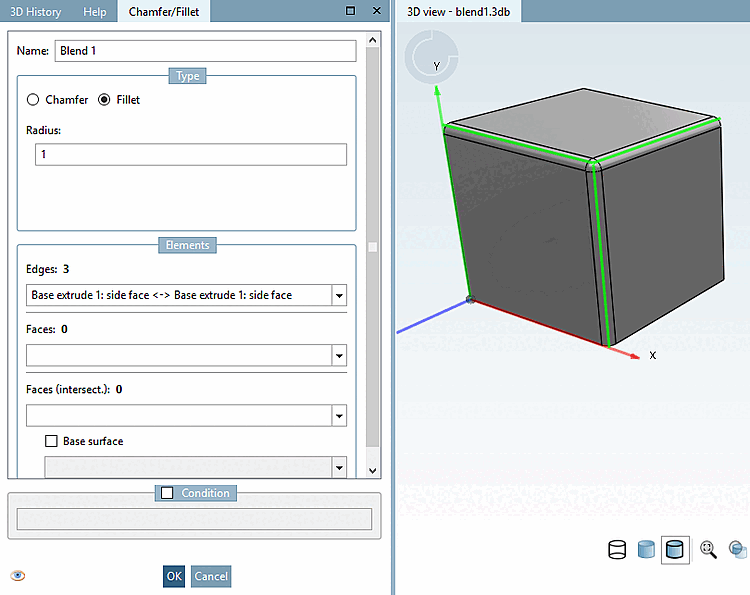

Figura 7.237. Anteprima con l'opzione "Disattivato [Deactivated]" e la visualizzazione dei bordi [Edge visualization] attivata

Parte intera [Full part]: il comportamento è simile a quello della superficie di smussatura [Chamfer], con la differenza che l'intera parte viene visualizzata nel colore dell'anteprima. Finché gli smussi o le curve non sono ancora stati confermati, vengono visualizzati sia il bordo originale che l'anteprima. Se una fusione è già stata confermata e riaperta, viene visualizzata solo l'area dello smusso o dell'arrotondamento.

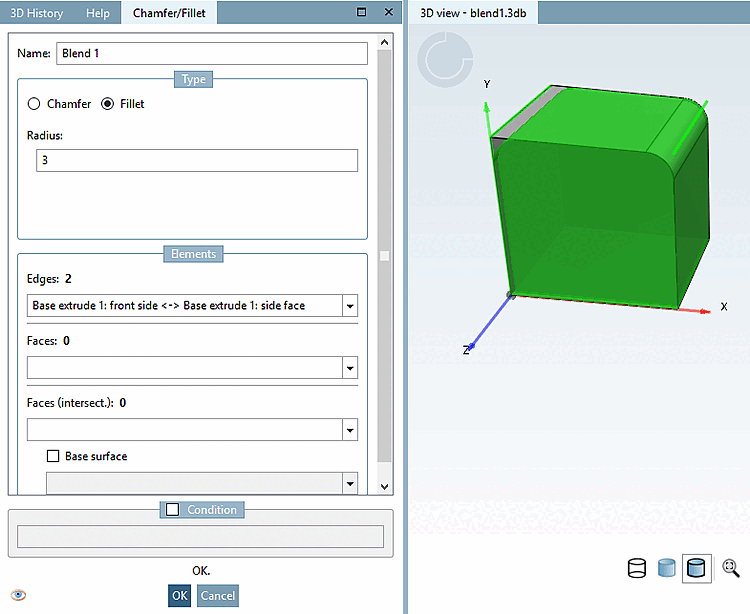

Figura 7.238. Anteprima con l'opzione "Parte intera [Full part]": l'illustrazione mostra l'anteprima di un bordo già confermato e di un bordo appena modificato (modalità di modifica riaperta).

Area di smussatura [Chamfer]: l'area di smussatura o arrotondamento non viene visualizzata nell'anteprima solo per i bordi attualmente modificati, ma per tutti i bordi dotati della funzione di fusione. Questa è la differenza rispetto all'opzione Modifica [Change]. Per gli smussi o le curve appena modificati, vengono visualizzati sia il bordo originale (ancora senza rimozione di materiale) che l'anteprima dello smusso o della curva.

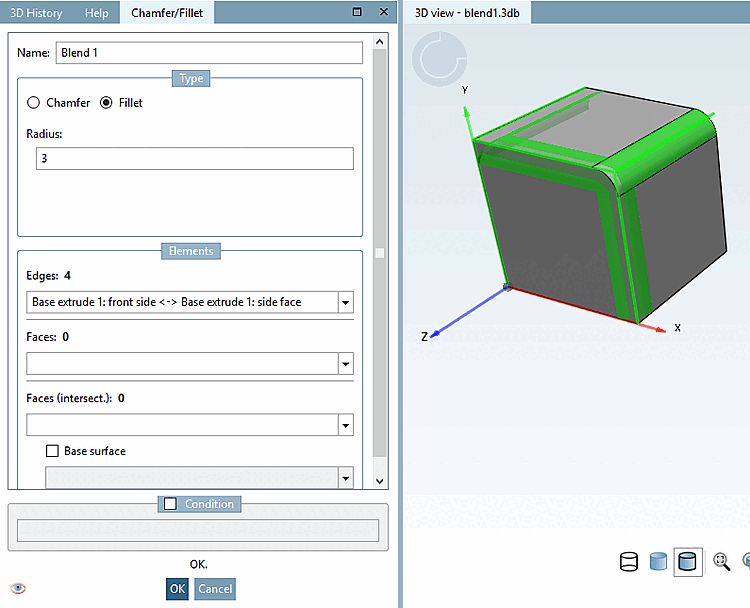

Figura 7.239. Anteprima con l'opzione "Superficie smussata [Chamfer]": l'illustrazione mostra 2 bordi confermati e 2 bordi appena modificati.

Differenza rispetto all'originale [Difference to the original]: L'anteprima mostra la rimozione del materiale (a differenza delle altre opzioni di anteprima, che mostrano la superficie smussata o arrotondata).

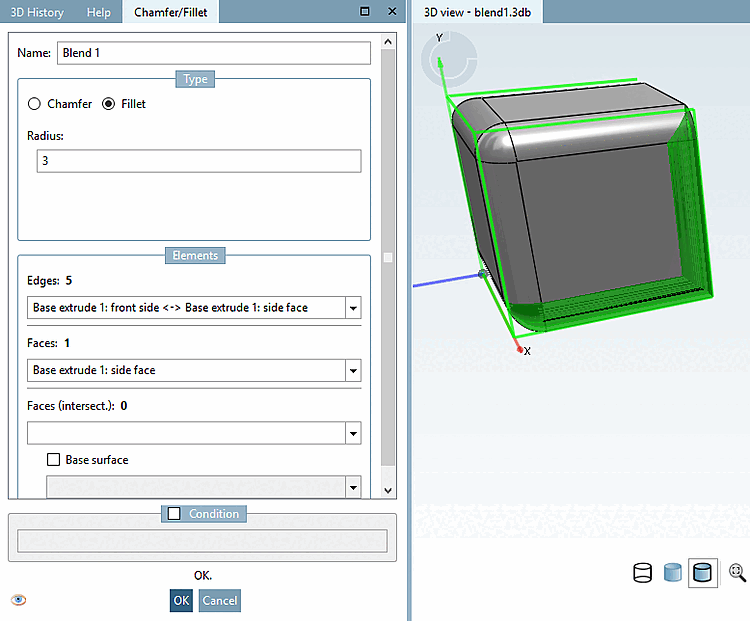

Figura 7.240.  Differenza rispetto all'originale [Difference to the original]

Figura 7.241.  Superficie smussata [Chamfer]

Cambiamento [Change]:

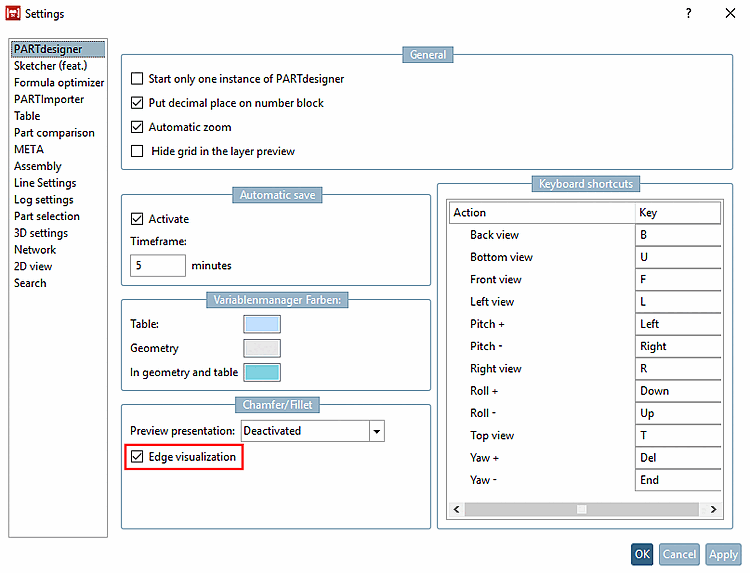

L'area di smusso o di arrotondamento viene visualizzata nell'anteprima solo per il bordo che si sta modificando. Per gli elementi già modificati, vengono visualizzati solo i bordi (se è attivata l'opzione Visualizzazione bordi [Edge visualization], che è l'impostazione predefinita).

Si noterà una differenza tra la superficie smussata [Chamfer] e le opzioni di modifica [Change] solo se si modifica nuovamente una funzione di fusione esistente.

Figura 7.242. Anteprima con l'opzione "Modifica [Change]" -- È in corso la modifica di un bordo, mentre molti altri fanno già parte della miscela e vengono visualizzati con la visualizzazione dei bordi [Edge visualization].
