Se i bordi consecutivi sono collegati con un angolo < 15 gradi, è sufficiente selezionare un singolo bordo per applicare la funzione Crea nuovo smusso/arrotondamento. [New Chamfer/Fillet...].. a tutti i bordi successivi. anche a tutti gli spigoli successivi.

Esempio:

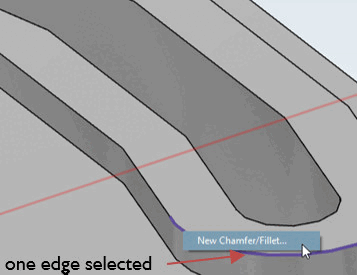

Figura 7.224. Selezione di un bordo

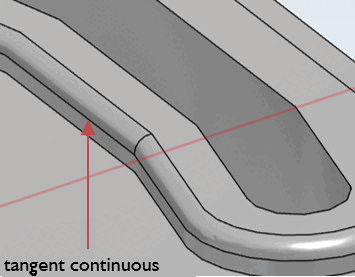

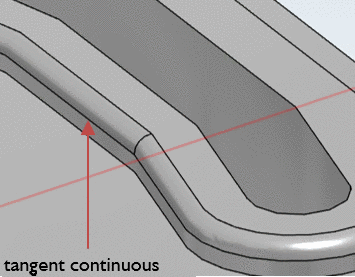

Figura 7.225. Applicazione automatica della continuazione tangenziale a tutti i bordi adiacenti corrispondenti

	Nota
	Anche la continuazione tangenziale può causare miscele indesiderate. In questo caso, la fusione deve essere creata prima o utilizzando uno schizzo.

La continuazione tangenziale non si applica per angoli superiori a 15 gradi.

In Nell'esempio riportato di seguito, il primo spigolo dopo il applicato la funzione di raccordo, ma la seconda in base alla selezionata (cfr. figura al punto b), tuttavia, poiché L'angolo di transizione è maggiore di 15 gradi.

In realtà, le curve non vengono mai mappate in PARTsolutions. Le curve sono sempre suddivise in sezioni che hanno un certo angolo l'una rispetto all'altra, quindi a bassa risoluzione può accadere che l'angolo di transizione sia superiore a 15 gradi.

Se una sezione è seguita da una curva e la continuazione tangenziale fallisce, il problema è sempre che la risoluzione è troppo bassa.

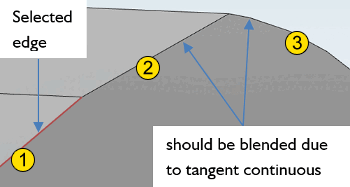

Figura 7.228. Esempio di curva che segue un percorso

Tuttavia, se una sezione è seguita da un'altra sezione ad angolo ottuso e la continuazione tangenziale non funziona, il motivo è l'angolo superiore a 15° (vedi sopra ).

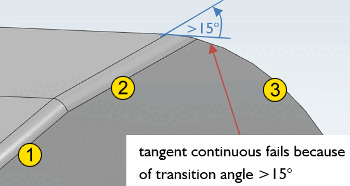

Figura 7.229. Esempio di percorso che segue un altro percorso

L'esempio seguente utilizza la selezione dei bordi. La continuazione tangenziale funziona per alcuni bordi, mentre per altri due bordi la continuazione tangenziale si interrompe a causa di una risoluzione insufficiente.

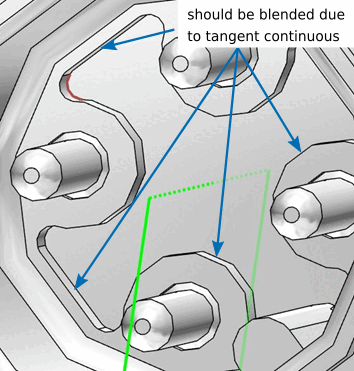

Figura 7.230. La funzione di fusione dovrebbe funzionare grazie alla continuazione tangenziale.

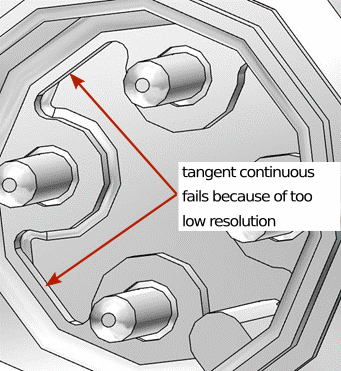

Figura 7.231. La figura mostra il fallimento della continuazione tangenziale a causa della risoluzione insufficiente.

Approccio alternativo

	Nota
	In particolare, non utilizzate la selezione dei bordi per un contorno continuo, ma piuttosto la selezione della superficie, che richiede uno sforzo notevolmente inferiore rispetto alla selezione dei singoli bordi!

Esempio:

Le due illustrazioni seguenti mostrano l'uso della selezione dell'area.

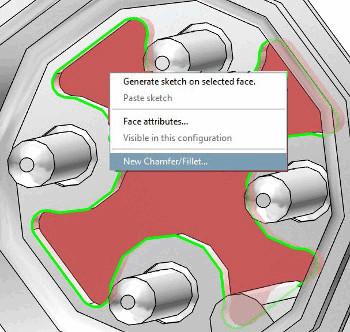

Figura 7.232. Selezione della superficie del pavimento

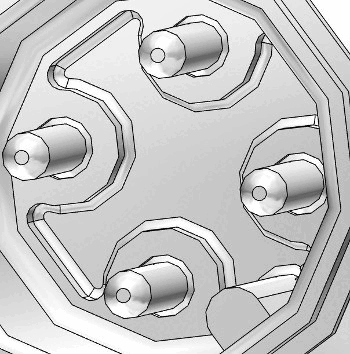

Figura 7.233. La funzione di fusione viene applicata a tutti i bordi adiacenti alla superficie del pavimento.

Nota

La continuazione tangenziale viene utilizzata anche nei sistemi CAD, quindi può accadere che in CAD siano visibili più sfumature che in PARTdesigner. Per essere assolutamente sicuri che la continuazione tangenziale funzioni, è consigliabile selezionare un numero di bordi superiore allo stretto necessario. Un numero maggiore di bordi non è un problema, mentre potrebbe esserlo un numero insufficiente. In alcuni casi, l'inserimento di una miscela può ripristinare la continuazione tangenziale.[82] In questo caso, è necessario selezionare manualmente il bordo. Come già detto, si consiglia di selezionare più bordi di quelli assolutamente necessari.
