3.1.9.4.4.2. Impostazioni

Per creare il foglio dati PDF 3D è necessario definire un modello di layout. Questo contiene le informazioni sulla disposizione dei dati nel PDF.

[Nota]Nota

È possibile utilizzare un modello standard o un modello proprio creato secondo il corporate design dell'azienda.

Potete creare il vostro modello da soli con PARTtemplateDesigner o farlo creare professionalmente da CANVAS, l'agenzia di marketing di CADENAS.

Il modello standard di CADENAS, ad esempio, non contiene una derivazione 2D. Tuttavia, è possibile creare modelli con derivazione 2D in qualsiasi momento.

I modelli sono forniti con testo standard [Standard text], numero standard [Standard number], immagine di anteprima, immagine U3D (visualizzazione 3D interattiva).[96]Le anteprime tecniche, le derivazioni 2D, i valori delle tabelle, ecc. sono compilati.

Viene utilizzato il linguaggio CADENAS impostato ($CADENAS_LANGUAGE).

Tutte le rappresentazioni si riferiscono alla riga della tabella selezionata durante l'esportazione.

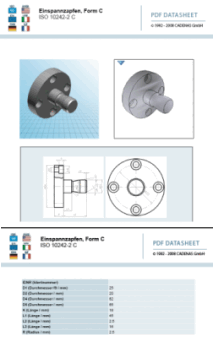

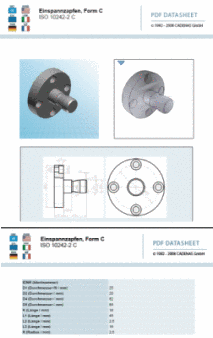

Modello standard CADENAS

Figura 3.867. Modello standard CADENAS

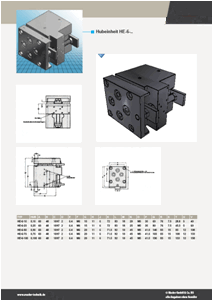

Modello specifico per l'azienda - esempio 1

Figura 3.868. Modello specifico per l'azienda - esempio 1

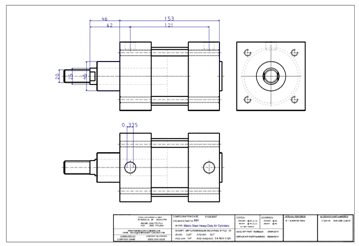

Modello specifico per l'azienda - esempio 2

Figura 3.869. Modello specifico per l'azienda - esempio 2

Nel foglio dati PDF, per la derivazione 2D è possibile selezionare anche l'impostazione di visualizzazione ombreggiata [Shaded view]. La creazione è molto più veloce e, poiché nella maggior parte dei casi non è richiesta una vera e propria rappresentazione a linee, questa è una buona alternativa.[97]

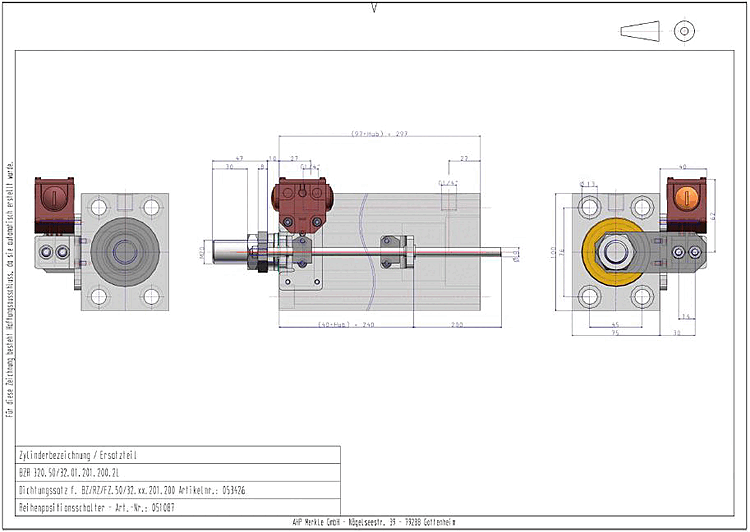

Modello specifico dell'azienda - Display ombreggiato

Figura 3.870. Modello specifico dell'azienda - Display ombreggiato

È possibile visualizzare il nome utente di Windows e la massa del pezzo/assemblaggio nella scheda tecnica PDF. Le informazioni sulla massa sono importanti, tra l'altro, per il calcolo dei costi di trasporto. Il nome dell'utente è interessante per i fogli dati interni dell'azienda, ad esempio per gli ordini in arrivo quando il foglio dati è allegato all'ordine.

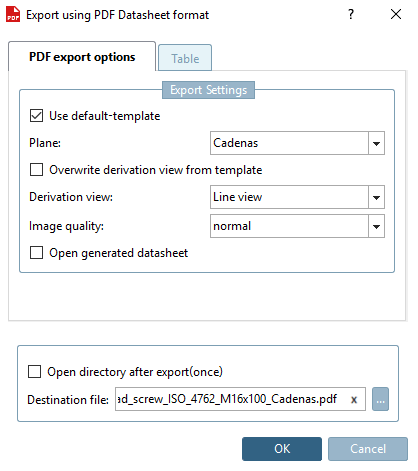

  1. Richiamare il formato di esportazione in PARTdataManager tramite l'icona PDF Scheda tecnica .

    -> Si apre la finestra di dialogo Esportazione in formato PDF del foglio dati nella pagina delle opzioni di esportazione PDF [PDF export options].

  2. Selezionare il modello

    La selezione standard Usa modello predefinito [Use default-template] è attivata.

    [Nota]Nota

    Lasciare l'attivazione invariata. L'impostazione è corretta per tutti i casi standard.

    Se per il catalogo attualmente selezionato sono disponibili modelli standard dell'azienda, è possibile selezionarli nel campo dell'elenco Livello [Plane], altrimenti selezionare CADENAS.

    Selezionare la vista di derivazione [Derivation view]

    [Nota]Nota

    Questa impostazione è rilevante solo se il modello prevede la visualizzazione di una derivazione 2D.

    • Sovrascrive la vista di derivazione dal modello [Overwrite derivation view from template]:

      • Se l'opzione è impostata, viene utilizzata l'impostazione del campo elenco in visualizzazione Derivazione [Derivation view].

      • Se l'opzione non è impostata, viene utilizzato il valore predefinito del modello, indipendentemente dall'impostazione della vista [Derivation view] Derivazione. Tuttavia, se nel modello non è impostato alcun valore predefinito, viene utilizzata anche l'impostazione del campo elenco nella vista [Derivation view] Derivazione.

    • Vista della derivazione [Derivation view]:

      • Derivazione 2D [2D derivation]

      • Derivazione 2D (ombreggiata) [2D-Derivation]

      • Vista in ombra [Shaded View]

    • Visualizzazione del foglio dati dopo l'esportazione [Open generated datasheet] (opzionale)

  3. Utilizzare Sfoglia ... per impostare il percorso del file di destinazione [Destination file].

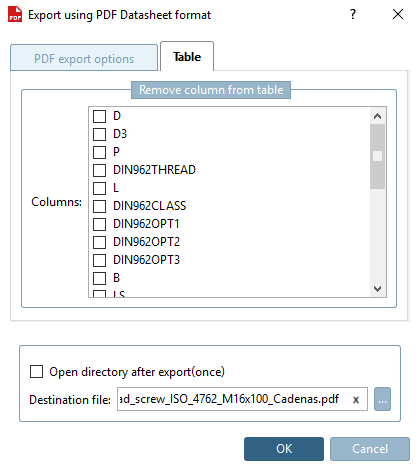

  4. Pagina della scheda Tabella [Table] -> Rimuovi colonne dalla tabella [Remove column from table]:

    Nella pagina della scheda Tabella [Table] è possibile rimuovere le colonne dalla tabella per la visualizzazione del foglio dati. Attivare la casella di controllo per le colonne da non visualizzare.

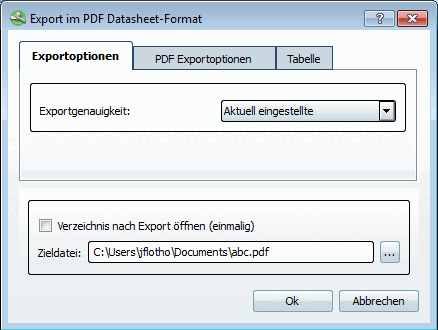

    • Opzionalmente, è possibile regolare la precisione [Export accuracy] dell 'esportazione [Export accuracy] nella pagina della scheda Opzioni di esportazione [Export options].

      Selezionare la precisione desiderata dalla casella di riepilogo:

      • Attualmente impostato [Current selection]

      • Basso [Low]

      • Medio [Medium]

      • Alto [High]

      • Molto alto [Very high]

      Il componente viene ricalcolato al livello di dettaglio impostato prima dell'esportazione.

      La funzione è identica a quella del Dettagli Opzione in PARTdataManager, ma qui solo temporaneamente per l'esportazione.



    [96] Per utilizzare la funzionalità 3D si raccomanda Adobe Acrobat Reader versione 8.x o superiore.

    [97] Da 9.03 SP2
