10.4.6.1.  Incorporare i documenti

Esistono due opzioni per richiamare i documenti nel PDF:

  1. Sezione 10.4.12, “ Incorporato ”Facendo clic su un'icona a forma di spillo (vedere )

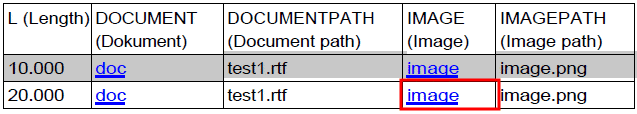

  2. Tramite link nella tabella degli attributi caratteristici (descrizione in basso)

Prerequisito: i file richiesti devono trovarsi nel catalogo (nel caso più semplice nella directory del progetto corrispondente). I percorsi devono essere relativi al percorso del file di progetto.[114]

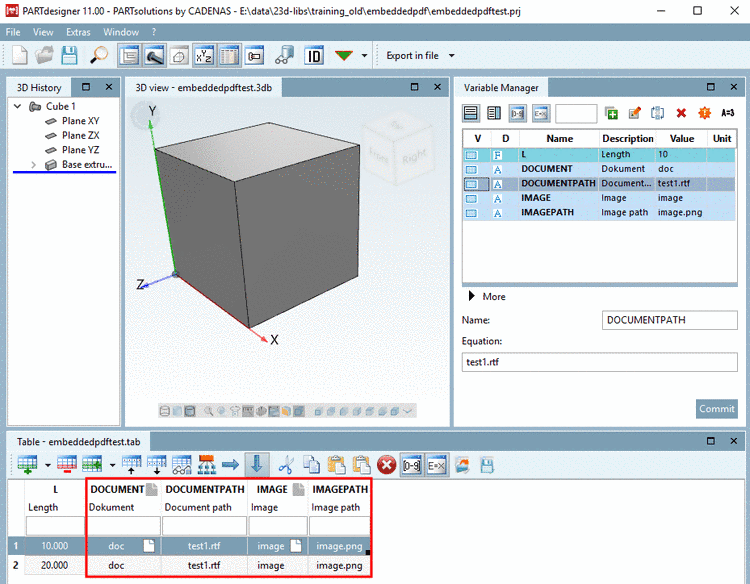

  • Creare la tabella con le variabili corrispondenti in PARTdesigner.

    Figura 10.66.

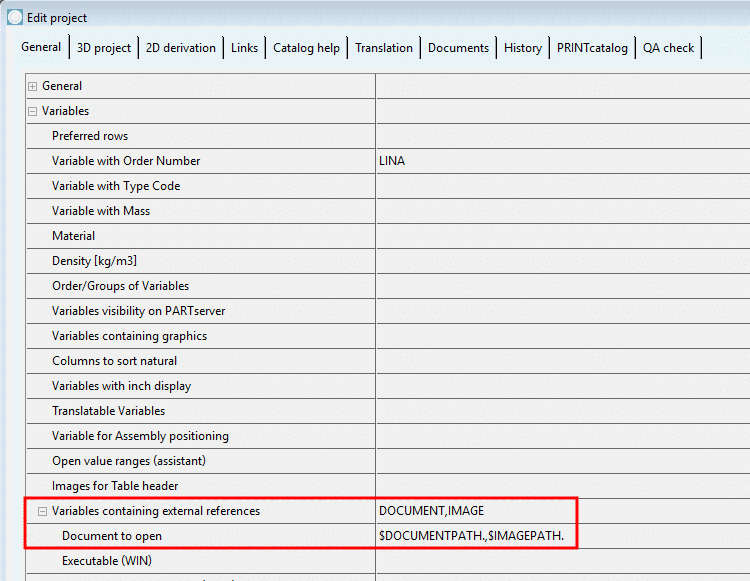

  • Creare le variabili corrispondenti in PARTproject alla voce Variabili con programma eseguibile [Variables containing external references] o documento da aprire [Document to open].

    Figura 10.67.

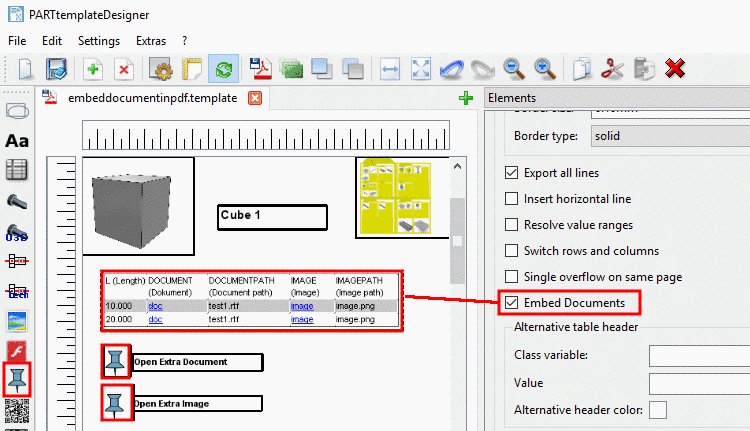

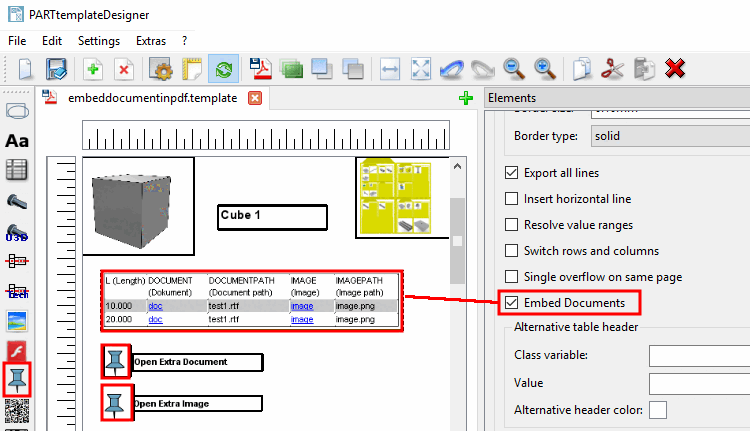

  • Attivare la casella di controllo Incorpora documenti [Embed Documents] in PartTemplateDesigner in Elementi [Elements] -> Tabella [Table].

    Figura 10.68.

    [Nota]Nota

    Assicuratevi che non ci siano interruzioni di riga nel link, altrimenti non funzionerà.

    Figura 10.69.



[114] Dalla V11 SP6 sono possibili anche percorsi assoluti.
