3.1.6.4.7.
Ricerca di schizzi (2D)
3.1.6.4.7.1.
Ricerca per schizzo (2D): le informazioni più importanti in un colpo d'occhio |  |
| Indietro | Avanti |
La creazione di schizzi è semplice e veloce.
La ricerca per schizzo (2D) [Sketch search (2D)] è utile se non è disponibile una parte di riferimento per la ricerca geometrica (3D) [Geometric search (3D)]. In una seconda fase, la ricerca può essere proseguita con la ricerca [Geometric search (3D)] geometrica (3D) [Geometric search (3D)].
Tutti i metodi di ricerca possono essere combinati tra loro, ma solo la ricerca per schizzo (2D) [Sketch search (2D)] e la ricerca geometrica (3D) [Geometric search (3D)] si escludono a vicenda.
La ricerca per schizzo (2D) [Sketch search (2D)] è ideale se c'è una caratteristica particolare che può essere catturata con un semplice schizzo.
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/installation/doc/images/note.png) | Nota |
|---|---|
Il rapporto di dimensioni tra gli schizzi ha un ruolo importante, ma non le dimensioni assolute. Il reticolo facilita la regolazione delle dimensioni degli schizzi. | |
Nel menu esteso dei metodi di ricerca avanzati, fare clic su Ricerca schizzo (2D) [Sketch search (2D)].
-> Si apre l'omonima finestra di dialogo.
Disegnate da una a tre viste del pezzo che state cercando.
Fare clic su un lato del cubo per spostarlo in primo piano e modificarlo.
-> La selezione viene visualizzata nell'area di dialogo dei metodi di ricerca.

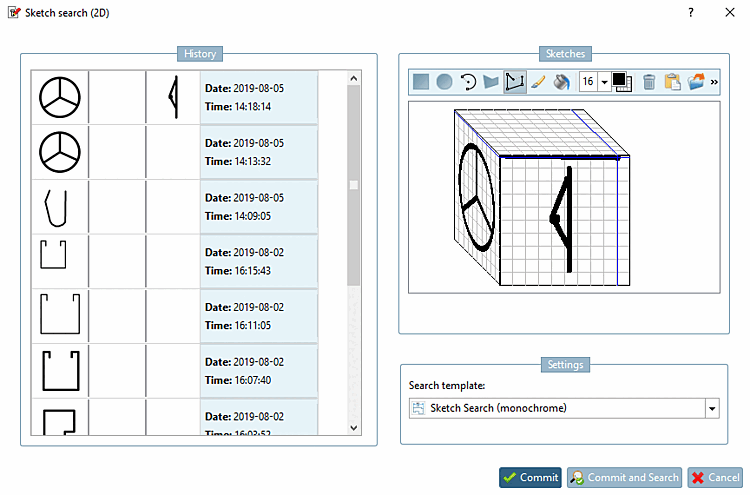

![Finestra di dialogo per la ricerca di schizzi (2D) [Sketch search (2D)]](https://webapi.partcommunity.com/service/help/latest/pages/it/installation/doc/resources/img/img_ca542c912931406da0691651909166d2.png)
Nelle sezioni seguenti troverete prima un esempio, poi una descrizione delle varie procedure, una descrizione del dialogo delle impostazioni e una descrizione dettagliata degli strumenti di pittura.
