3.1.6.4.7.1. Skizzensuche (2D): Das Wichtigste auf einen Blick
Funktionsbeschreibung

Das Erstellen von Skizzen ist einfach und geht schnell.

Die Skizzensuche (2D) [Sketch search (2D)] bietet sich an, wenn kein Referenzteil für eine Geometrische Suche (3D) [Geometric search (3D)] zur Verfügung steht. In einem zweiten Schritt wird dann evtl. mit Geometrische Suche (3D) [Geometric search (3D)] weitergesucht.

Alle Suchmethoden können miteinander kombiniert werden, nur Skizzensuche (2D) [Sketch search (2D)] und Geometrische Suche (3D) [Geometric search (3D)] schließen sich gegenseitig aus.

Die Skizzensuche (2D) [Sketch search (2D)] eignet sich hervorragend, wenn ein spezielles Charakteristikum vorliegt, welches im Idealfall mit nur einer einzigen einfachen Skizze erfasst werden kann.

[Hinweis]Hinweis

Das Größenverhältnis zwischen Skizzen spielt eine Rolle, nicht aber die absolute Größe. Das Fadenkreuz erleichtert Ihnen die Größenabstimmung zwischen den Skizzen.

Ablauf

  1. Klicken Sie im aufgeklappten Menü der erweiterten Suchmethoden auf Skizzensuche (2D) [Sketch search (2D)].

    -> Es öffnet sich das gleichnamige Dialogfenster.

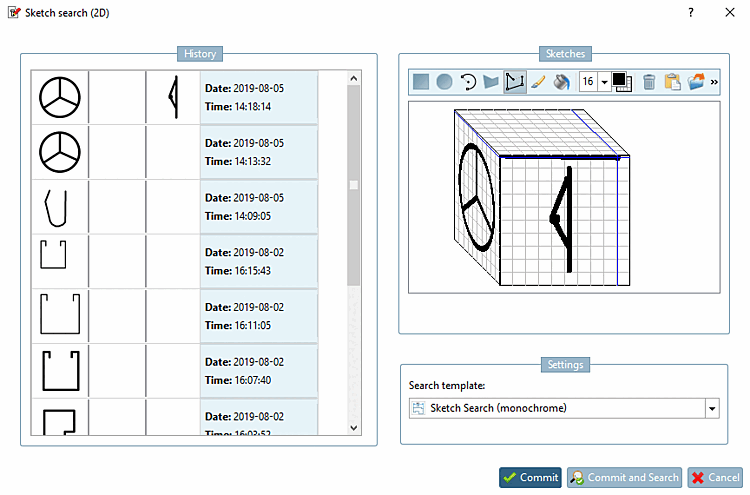

    Skizzensuche (2D) [Sketch search (2D)] Dialogfenster

    Skizzensuche (2D) [Sketch search (2D)] Dialogfenster

  2. Zeichnen Sie ein bis drei Ansichten des gesuchten Teils.

    Klicken Sie auf eine Würfelseite, um diese zur Bearbeitung in den Vordergrund zu schwenken.

  3. Klicken Sie auf Übernehmen [Commit].

    Übernehmen [Commit]

    Übernimmt alle Änderungen und schließt das Dialogfenster.

    Starten Sie dann die Skizzensuche (2D) [Sketch search (2D)] mittels Suche starten [Start search].

    Übernehmen und Suchen [Commit and Search]

    Schließt das Dialogfenster und startet die Skizzensuche (2D) [Sketch search (2D)].

    Abbrechen [Cancel]

    Schließt das Dialogfenster und übernimmt keine Änderungen.

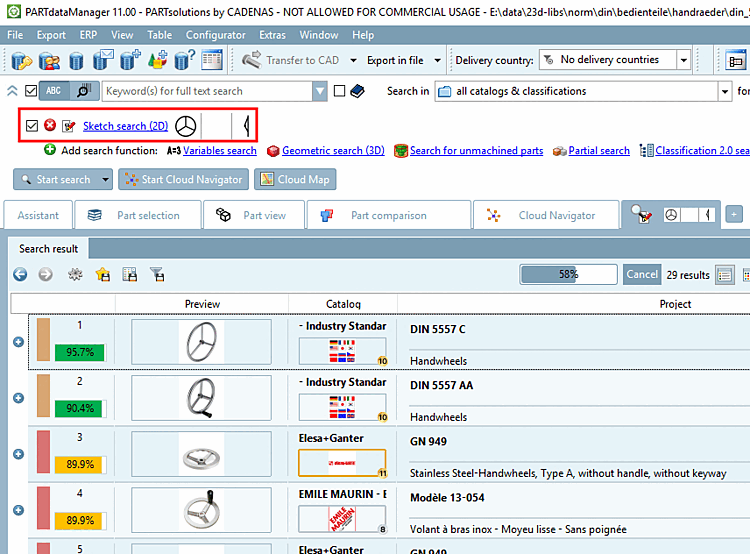

    -> Die Auswahl wird im Dialogbereich der Suchmethoden angezeigt.

  4. Klicken Sie Suche starten [Start search].

    -> Die Ergebnisse werden aufgelistet.

In den folgenden Abschnitten finden Sie zunächst ein Beispiel, dann eine Beschreibung zu verschiedenen Vorgehensweisen, die Beschreibung des Einstellungsdialoges und eine detaillierte Beschreibung der Malwerkzeuge.
