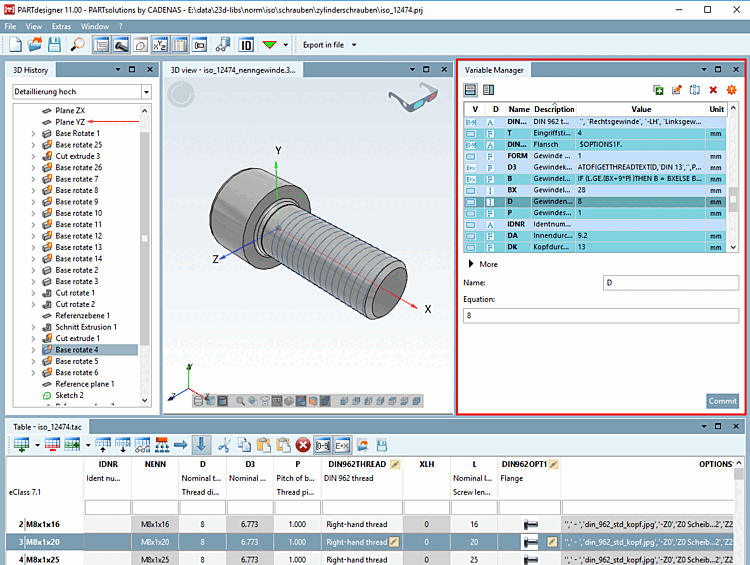

Funzione: nella finestra di aggancio Gestione variabili [Variable Manager] è possibile creare nuove variabili o modificare i valori degli attributi delle variabili già create.

Figura 7.414.

Mostra / Nascondi

È possibile mostrare o nascondere la finestra di aggancio di Variable Manager utilizzando il pulsante corrispondente nella barra degli strumenti standard [Default] o le voci del menu Visualizza [View].

Figura 7.415.  Barra degli strumenti standard [Default]

Figura 7.416.  Visualizza il menu [View]

Ripristina [Restore default view] vista predefinita [Restore default view]: Utile se sono state apportate molte modifiche alle posizioni delle finestre di aggancio e si desidera ripristinare la vista predefinita.

È possibile spostare la finestra di aggancio e regolarne le dimensioni. Una descrizione dettagliata del metodo di posizionamento si trova in Sezione 3.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in Manuale d'uso PARTsolutions

Modalità di visualizzazione / Modalità di modifica

Il gestore delle variabili [Variable Manager] è suddiviso in due aree principali: la visualizzazione tabellare di tutte le variabili con gli attributi e l'area di modifica.

Hai la possibilità di modificare gli attributi nella finestra di dialogo Attributi della modalità sotto [Attributes at the bottom] o attributi a destra [Attributes on the right] .

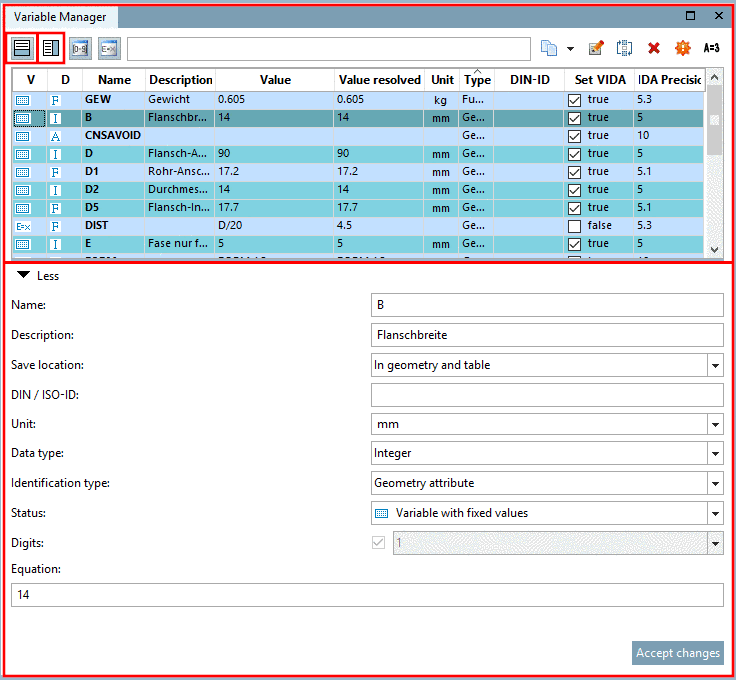

Figura 7.417. Tabella in alto | Area di modifica in basso nella modalità di visualizzazione "Altro [More]".

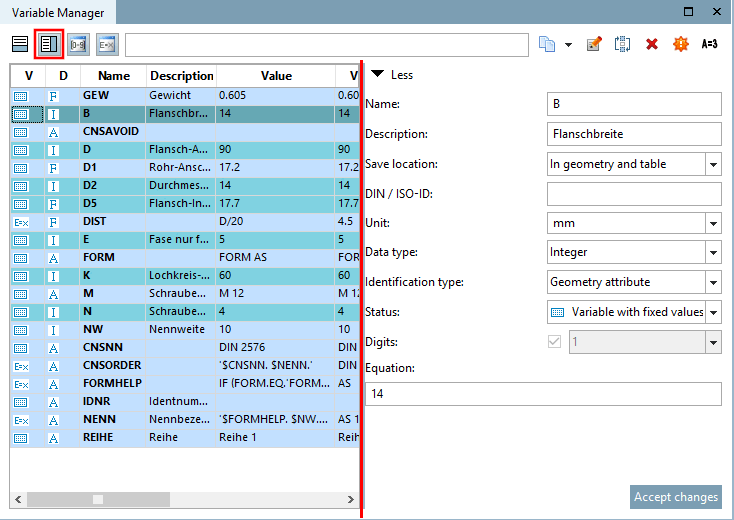

Figura 7.418. Tabella a sinistra | Area di modifica a destra ( "Attributi a destra [Attributes on the right]" in modalità di visualizzazione "Altro [More]")

Nell'area di modifica troverai le modalità di visualizzazione Meno [Less] (Visualizzazione degli attributi Nome [Name] e Formula [Equation] ) e More (tutti attributi).

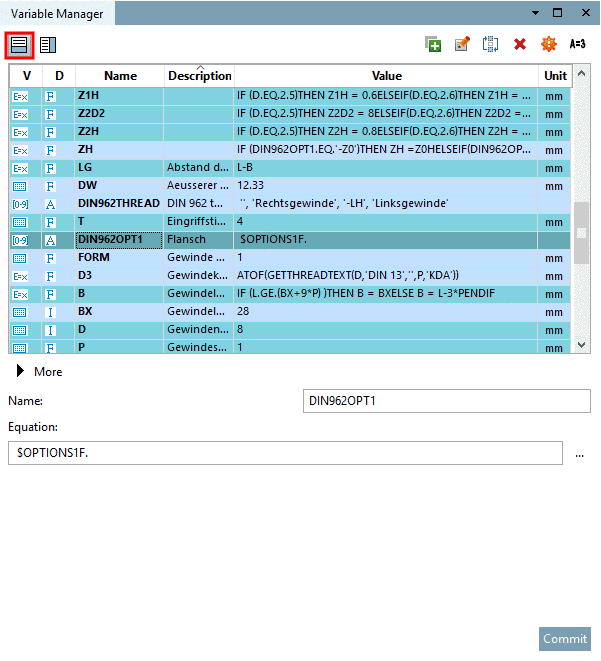

Figura 7.419. Esempio: "Attributi sotto [Attributes at the bottom]" con modalità di visualizzazione "Meno [Less]".

Per modificare gli attributi delle variabili, selezionare la variabile desiderata nella tabella degli attributi delle caratteristiche o nella tabella del manager delle variabili.

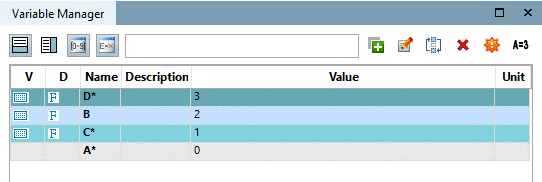

Ordinamento nel gestore delle variabili ^[84]

Facendo clic sull'intestazione, è possibile ordinare le variabili in ordine alfabetico (avanti e indietro). È possibile ripristinare l'ordinamento originale utilizzando il comando del menu contestuale Ripristina ordine nativo [Restore native order] nell'intestazione di una colonna.

Codice colore

Sezione 7.8.10, “ Gestore delle variabili - I singoli parametri ” Il codice colore indica il luogo di stoccaggio, i cui dettagli sono riportati in -> Luogo di stoccaggio [Save location].

Figura 7.420.

Funzioni:
