Capitolo 5. Esempi di PLDBDEMO
5.7. Utente "release"
Indietro  Avanti

5.7. Utente "release"

Esempio di visualizzazione dei flussi di lavoro: Parte richiesta? Rilasciato da chi?

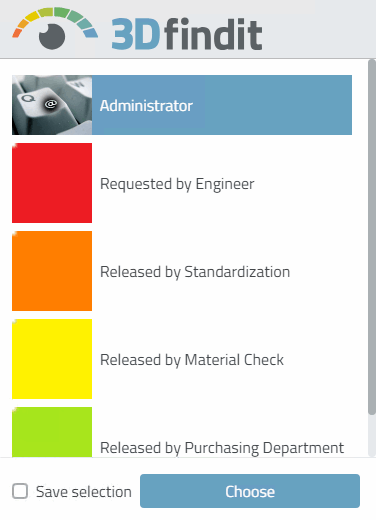

Con la selezione dell'utente "release", ci sono 4 ruoli (e relative colonne) per l'etichettatura dei processi:

  • Richiesto dall'ingegnere [Requested by Engineer]

  • Rilasciato dalla standardizzazione [Released by Standardization]

  • Approvato dal dipartimento di collaudo dei materiali [Released by Material Check]

  • Rilasciato per acquisto [Released by Purchasing Department]

Condizioni di esportazione [Export condition]:

((ERP_PDM_NUMBER.NE.'').AND.(WORKFLOW_USER.EQ.'xxxxx')
.AND.(WORKFLOW_STD.EQ.'xxxxx').AND.(WORKFLOW_MATQA.EQ.'xxxxx')
.AND.(WORKFLOW_PD.EQ.'xxxxx'))

Tutte e 4 le colonne possono contenere l'identificatore "xxxxx".

Colori dei semafori:

Pagina della scheda Display -> Bitmap di stato per la tabella [Status indicating bitmaps for table view]:

I colori dei semafori sono controllati secondo la seguente logica:

  • Verde: tutte e 4 le colonne contengono l'identificatore "xxxxx".

  • Giallo: le colonne per l'ingegneria, la standardizzazione e le prove sui materiali contengono l'identificatore "xxxxx".

    Condizione esemplificativa:

    (WORKFLOW_USER.EQ.'xxxxx').AND.(WORKFLOW_STD.EQ.'xxxxx').AND.
(WORKFLOW_MATQA.EQ.'xxxxx').AND.(WORKFLOW_PD.NE.'xxxxx')

  • Arancione: la colonna per l'ingegnere e la standardizzazione contiene l'identificatore "xxxxx".

  • Rosso: richiesto da un ingegnere, ma non ancora approvato. Solo la sua colonna contiene l'identificativo "xxxxx".

  • Bianco: No ERP_PDM_NUMERO

Pagina della scheda Display -> Bitmap di stato per la tabella [Status indicating bitmaps for table view]:

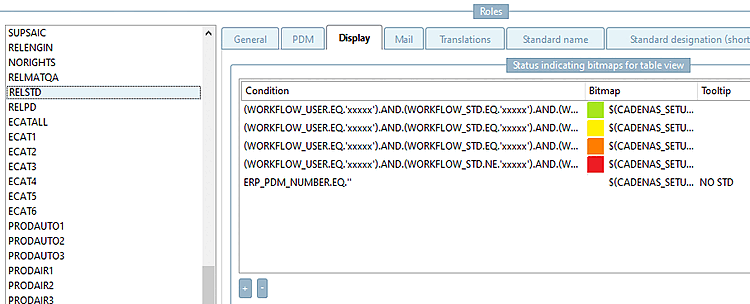

Figura 5.51. Pagina della scheda Display -> Bitmap di stato per la tabella [Status indicating bitmaps for table view]:

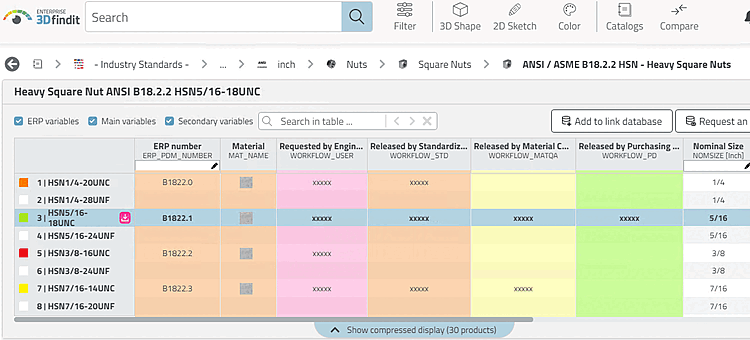

Utente: rilascio - Ruolo: Rilasciato dalla standardizzazione [Released by Standardization]

Figura 5.52. Utente: rilascio - Ruolo: Rilasciato dalla standardizzazione [Released by Standardization]
