Ricerca di pezzi non lavorati
3.1.6.4.9.1.
Ricerca di pezzi grezzi: le informazioni più importanti in un colpo d'occhio |  |
| Indietro | Avanti |
Le
ricerca in bianco [Search for unmachined parts] determinata
parti grezze adatte per la produzione di un pezzo finito o di pezzi finiti che
può essere prodotto da una specifica parte grezza.
Si determina se un pezzo è completamente contenuto in un altro pezzo: il pezzo finito deve essere più piccolo del pezzo non lavorato in modo da poter essere prodotto rimuovendo materiale dal pezzo non lavorato. Se le dimensioni del prodotto finito superano la parte non lavorata in un solo punto, non può essere utilizzato o può essere utilizzato solo in modo molto limitato.
La ricerca calcola il volume di materiale da rimuovere (scarti). Minore è la quantità di materiale da rimuovere, maggiore è la classificazione del pezzo nell'elenco dei risultati. Ciò è decisivo per i costi di produzione.
Il pezzo finito può essere confrontato [Part comparison] visivamente con i pezzi grezzi trovati in qualsiasi momento nel confronto dei componenti [Part comparison].
Fare clic su

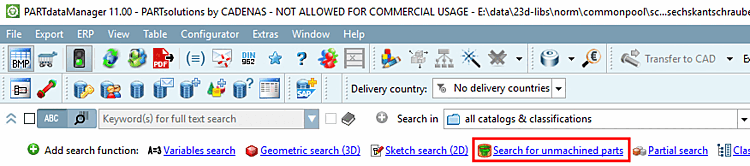

ricerca vuota [Search for unmachined parts]. [62]
-> Si apre l'omonima finestra di dialogo.

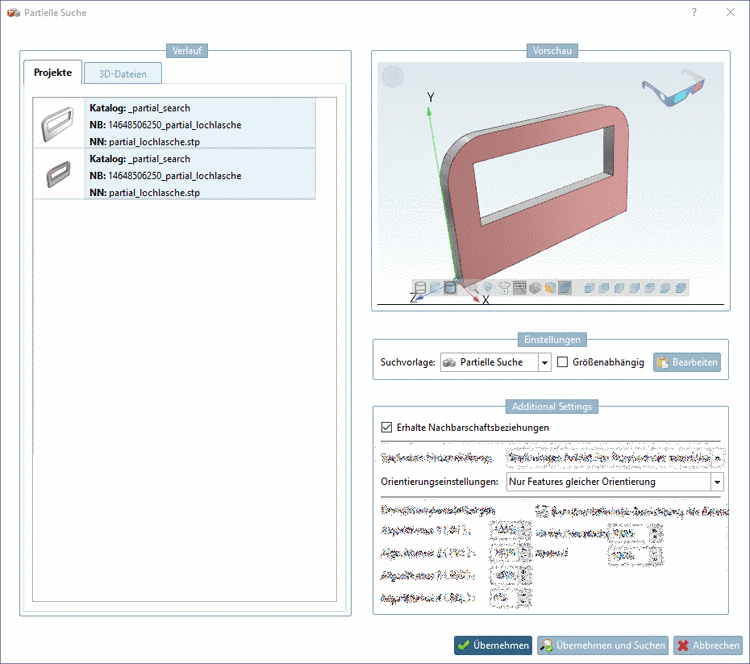

Selezionare la parte di ricerca desiderata nella sezione Cronologia [History] a sinistra.
Pagina della scheda Progetti [Projects]
Se la parte di ricerca richiesta non è ancora visualizzata, è necessario caricarla prima nella vista parti [Part view].
Pagina della scheda File 3D [3D files]
È possibile utilizzare qualsiasi file 3D come parte di ricerca:
Se si fa clic su Geometria dal CAD [Geometry from CAD], la singola parte o l'assieme selezionato nel CAD viene caricato nella finestra di dialogo per la ricerca.
Facendo clic su Carica geometria [Load geometry], si apre una finestra di Explorer in cui è possibile navigare fino alla geometria desiderata.

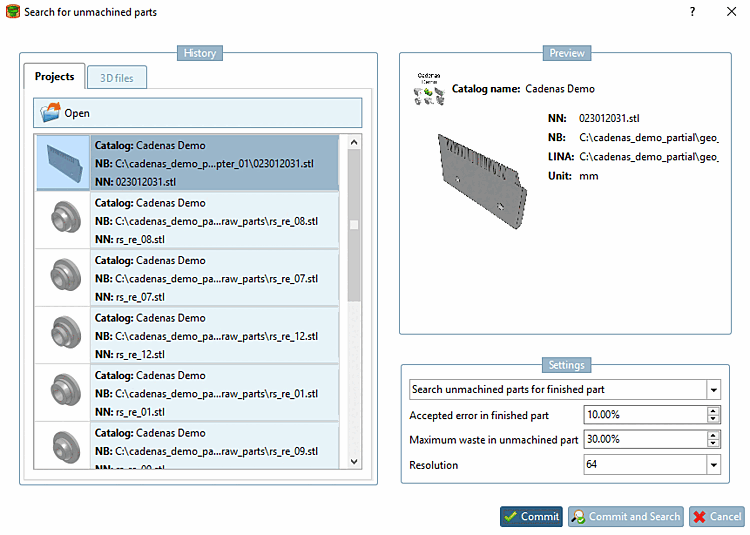

Effettuare le impostazioni [Settings] desiderate:
In Impostazioni [Settings], nella casella di riepilogo, selezionare tra ...
Difetti tollerati nel pezzo finito [Accepted error in finished part]
L'errore è causato dal "materiale mancante" sul pezzo grezzo.
Massimo scarto in bianco [Maximum waste in unmachined part]
Lo scarto massimo definisce la quantità di materiale che può essere rimossa dal pezzo non lavorato.
Risoluzione [Resolution]: (16 | 32 | 64 | 128)
La risoluzione controlla la qualità della ricerca. Una risoluzione più alta cattura più dettagli, quindi la ricerca richiede più tempo.
-> La ricerca di pezzi non lavorati [Search for unmachined parts] viene ora visualizzata con una piccola immagine di anteprima.
Alla voce Ricerca in [Search in], selezionare la directory da ricercare. Alla voce "Per", selezionare l'opzione Parti singole [parts].
Fare clic su .[63]

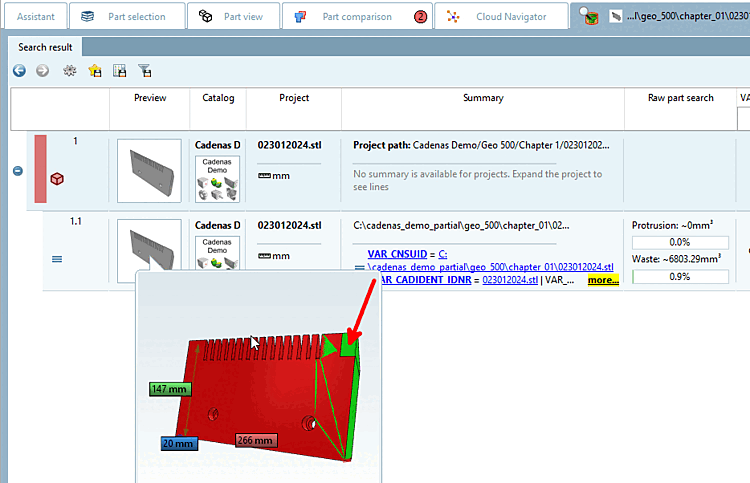

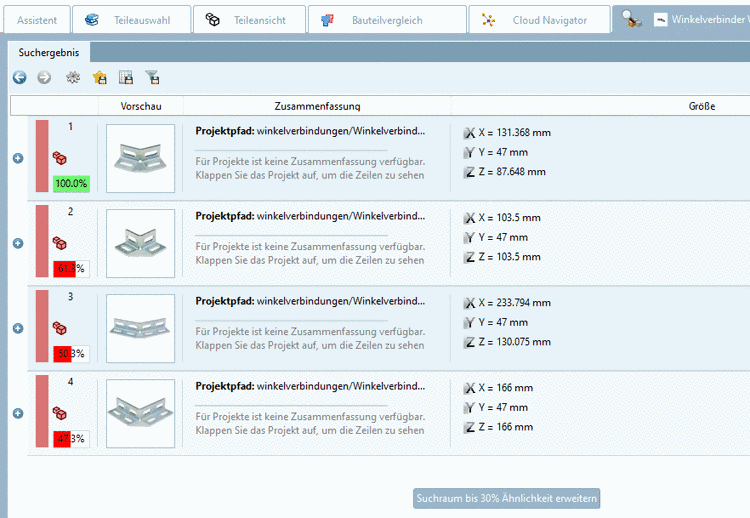

-> La colonna di ricerca dei pezzi non lavorati [Search for unmachined parts] mostra le sporgenze [Protrusion] e gli scarti [Waste]. Il taglio è evidenziato in rosso nel tooltip.

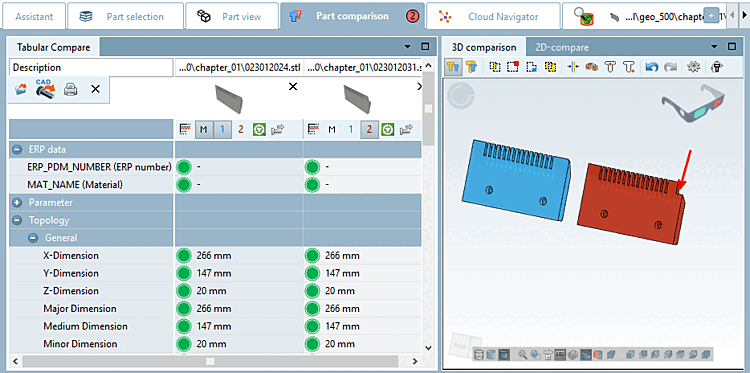

Opzionalmente, è possibile caricare parti di ricerca e di confronto nel confronto dei componenti [Part comparison]. Se si sposta il mouse su una riga di risultato, vengono visualizzati i pulsanti corrispondenti.

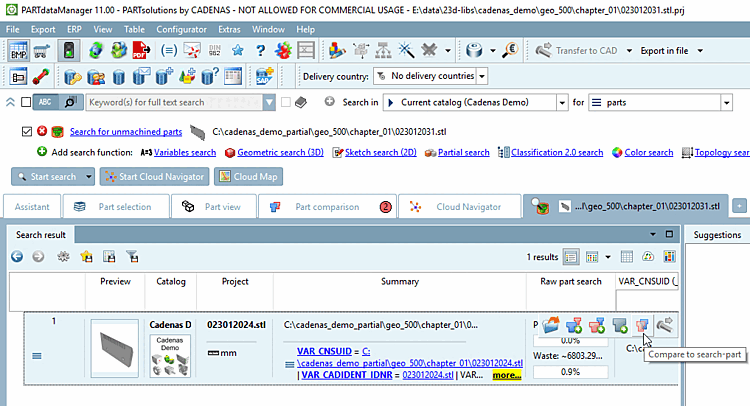

Fare clic sul pulsante Confronta con la parte di ricerca [Compare to search-part].
Nel confronto dei componenti sono disponibili diverse funzioni di confronto. Per maggiori informazioni sul confronto dei componenti, consultare la sezione Sezione 3.1.6.10, “ Confronto tra i componenti ”.
[62] Per una ricerca con una singola parte di ricerca, chiamare il comando
ricerca vuota [Search for unmachined parts]
dall'area Metodo di ricerca standard. Questo ha il vantaggio che
con altre ricerche, ad esempio la ricerca full-text [Full-text search]
(informazioni aggiuntive eventualmente geometricamente incomprensibili, come ad es.
Materiale), Ricerca per variabili [Variables search]
o Ricerca topologia [Topology search] )
potere.
Quando si esegue una ricerca con molte parti di ricerca continuano ad avere il ricerca vuota tramite la funzionalità Purchineering. Vedere Ricerca vuota.
[63] La combinazione con la ricerca geometrica (3D) [Geometric search (3D)], la ricerca di schizzi (2D) [Sketch search (2D)] e la ricerca dei colori [Color Search] non è possibile.
