2.6.2.  Inserire dalla libreria dei pezzi standard e acquistati tramite "PARTdataManager".
2.6.2.3.  "In superficie"
Indietro  Avanti

2.6.2.3.  "In superficie"

[Nota]Nota

Posizionamento di un corpo su una superficie.

Il posizionamento è ortogonale al punto della superficie toccata. Tutte le condizioni di posizionamento richieste vengono create automaticamente.

Il metodo su superficie [On surface] è adatto per le viti, ad esempio.

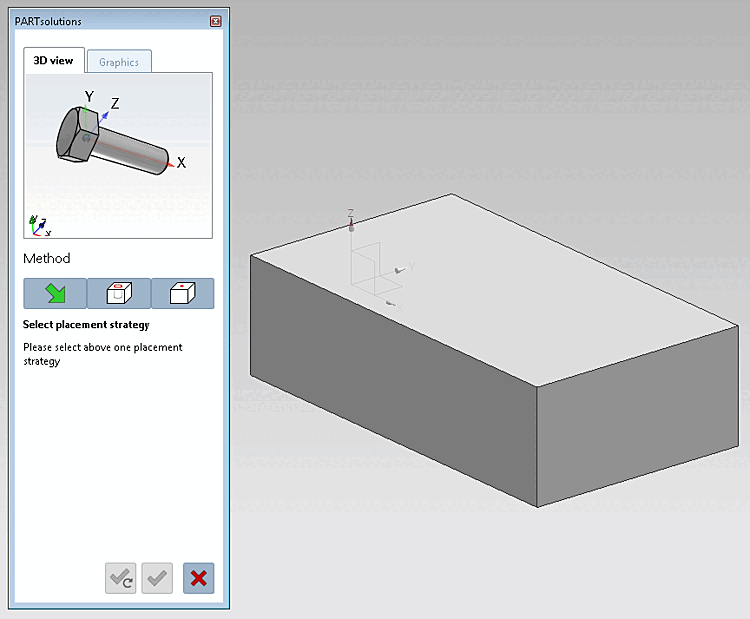

Situazione iniziale:

Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su è possibile modificare l'azione di posizionamento abortire.

Figura 2.98. Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su è possibile modificare l'azione di posizionamento abortire. è possibile modificare l'azione di posizionamento abortire.

  1. Fare clic sul pulsante al volto [On surface].

    -> La vista 3D [3D view] nella finestra di dialogo di posizionamento mostra ora i possibili punti di connessione (se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nella finestra di dialogo di posizionamento). (Se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nel dialogo di posizionamento).

    -> Nella finestra di dialogo di posizionamento della scheda Grafica [Graphics] sono disponibili immagini 3D del componente o viste tecniche(se disponibili).

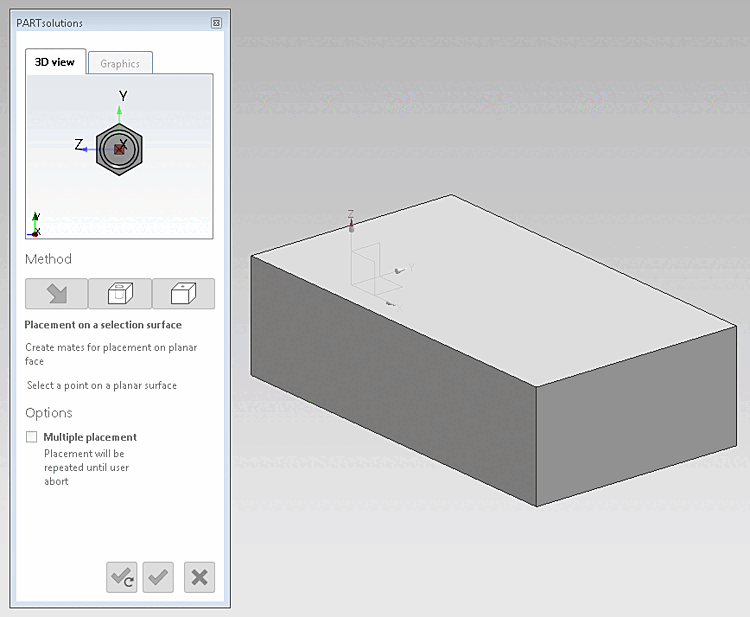

    Esempio: determinare il punto di inserimento sulla superficie

    Figura 2.99. Esempio: determinare il punto di inserimento sulla superficie

  2. Selezionare un punto su una superficie [Select point on surface].

    [Nota]Nota

    Possono essere visualizzate anche finestre di dialogo specifiche del CAD, rendendo inattiva la finestra di dialogo di posizionamento.

  3. Fai clic su Inserisci una volta [Place once] o su Più Posizionare [Place multiple] .

    -> La vite viene posizionata.

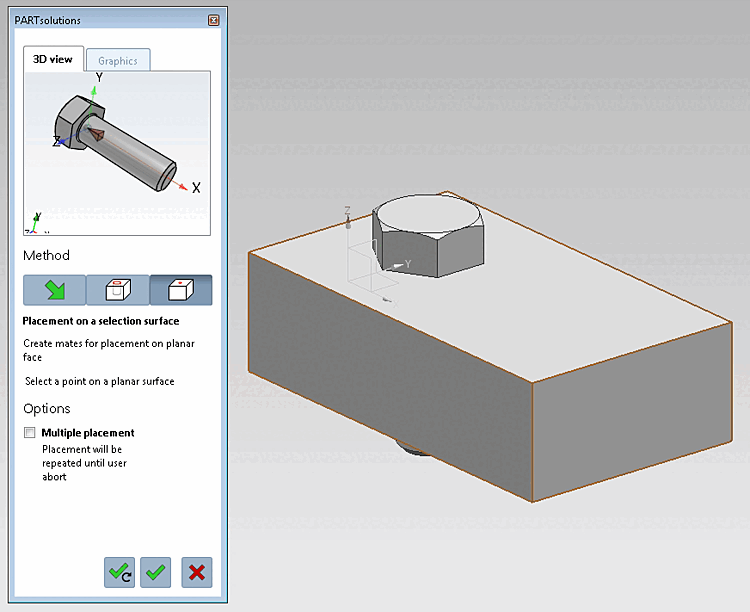

    Vite posizionata sulla superficie

    Figura 2.100. Vite posizionata sulla superficie

    [Nota]Nota

    L'inserimento può essere già attivato dall'interazione con un altro dialogo e viene quindi omesso in questo caso.

  4. Effettuare ulteriori collocamenti o chiudere il dialogo sui collocamenti.

    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)
