1.1.2.2. NX: sostituzione della parte tramite le dimensioni
Indietro  Avanti

1.1.2.2. NX: sostituzione della parte tramite le dimensioni

Sobald ein Dimension-Objekt in einer Baugruppe sichtbar und auswählbar ist, kann ein Ersetzen-Befehl über das Kontextmenü ausgeführt werden, womit das Bauteil, welchem dieses Dimension-Objekt gehört, ersetzt wird.[1]

Prerequisiti:

  • La procedura descritta funziona perfettamente solo a partire da NX2312.

  • In ifugnx.cfg > Block "CreationOptions(is3d):include(CreationOptions)" muss der Schlüssel "CreateDimensions" auf den Wert 1 gesetzt sein (Default=0).

  • L'"MN_replace3d_Environment" in ifacecommon.cfg deve contenere "context" (che è il caso di default).

  • La procedura descritta funziona solo con un gruppo di montaggio.

Procedura:

  1. Selezionare la voce di menu Interrogazione MBD.

    Nei campi dell'elenco sotto Query, selezionare "Query basata su regole" e "Trova tutte le PMI".

    -> Le dimensioni sono ora visualizzate.

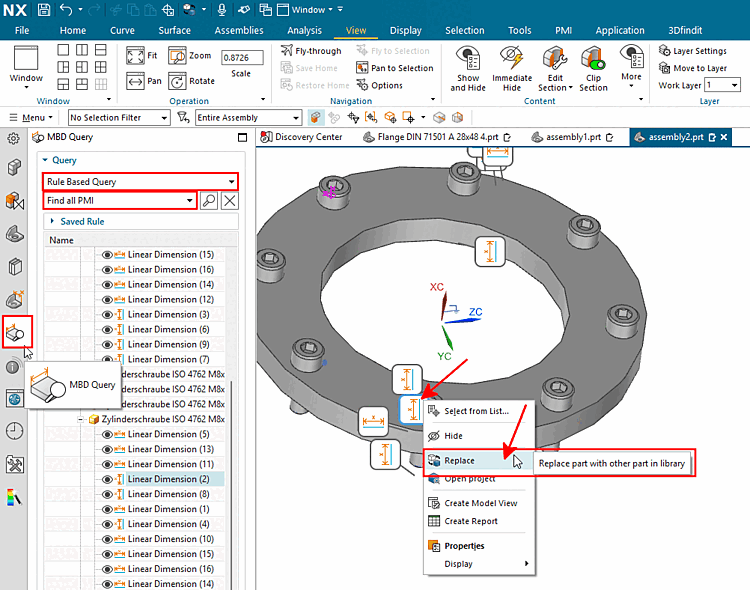

    Figura 1.112.

  2. Selezionare un punto di quotatura e aprire il menu contestuale.

  3. Fate clic sulla voce di menu Sostituisci [Replace].

    -> Vengono aperte varie finestre di dialogo una dopo l'altra.

    Selezionare la modalità di sostituzione [Select replacement mode]

    Figura 1.113.  Selezionare la modalità di sostituzione [Select replacement mode]

    Progetto di componente aperto? [Open component project?]

    Figura 1.114.  Progetto di componente aperto? [Open component project?]

    Selezionare l'applicazione [Choose Application]

    Figura 1.115.  Selezionare l'applicazione [Choose Application]

  4. Effettuare le selezioni e confermare con Seleziona [Choose].

  5. Selezionare il componente desiderato ed esportare nuovamente.

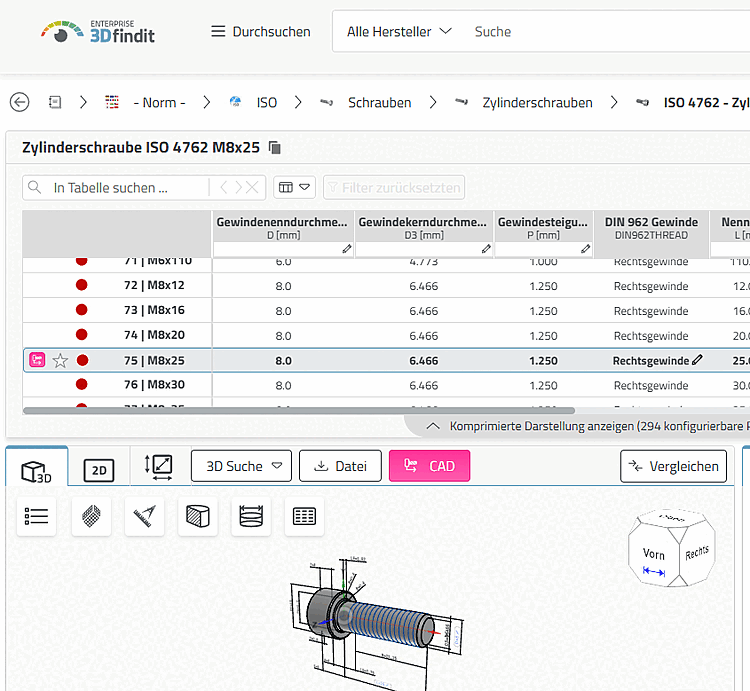

    Figura 1.116.



[1] #172635
