7.6.4. Componente del menu contestuale (nome)
7.6.4.6.  Specchio
Indietro  Avanti

7.6.4.6.  Specchio

[Nota]Nota

L'applicazione di specchi [Mirror] crea dipendenze, quindi potrebbe non essere possibile tornare indietro. Tenere presente le dipendenze quando si eliminano i piani generati automaticamente.

Per specchiare un componente su un piano di base, richiamare Specchio [Mirror] -> su . .. piano dal menu contestuale.

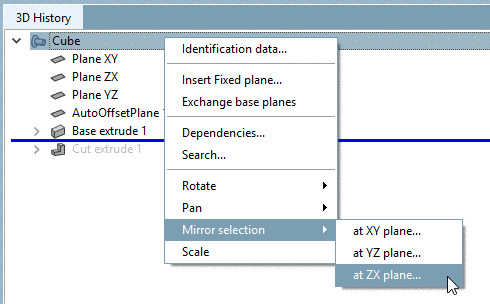

Specchio sul piano ZX

Figura 7.358. Specchio sul piano ZX

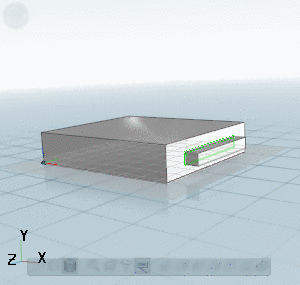

Prima degli specchi al livello ZX

Figura 7.359. Prima degli specchi al livello ZX

Offset 0

Figura 7.360. Offset 0

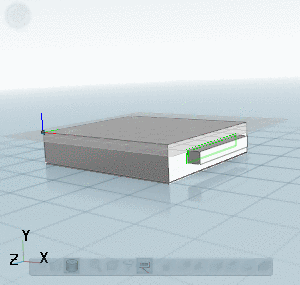

Dopo il mirroring al livello ZX

Figura 7.361. Dopo il mirroring al livello ZX

Se si desidera impostare anche un offset, inserire il valore desiderato nel campo Offset .

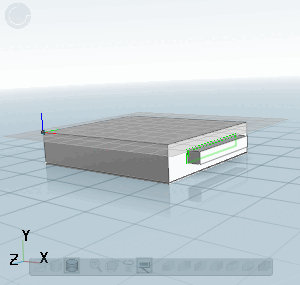

Offset 10

Figura 7.362. Offset 10

Mirroring con offset

Figura 7.363. Mirroring con offset
