7.6.4.6. Spiegeln

[Hinweis]Hinweis

Durch das Anwenden von Spiegeln [Mirror] entstehen Abhängigkeiten, so dass es möglicherweise kein einfaches "Zurück" gibt. Beachten Sie die Abhängigkeiten bitte beim Löschen automatisch erzeugtes Planes.

Um ein Bauteil an einer Basisebene zu spiegeln, rufen Sie mittels Kontextmenü Spiegeln [Mirror] -> an ...-Ebene auf.

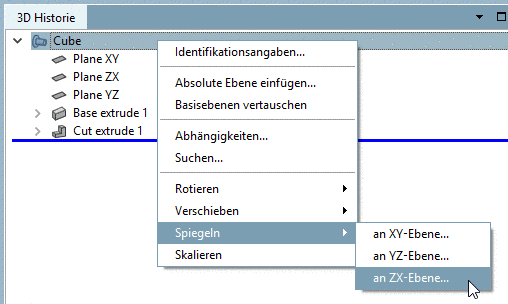

Spiegeln an ZX-Ebene

Spiegeln an ZX-Ebene

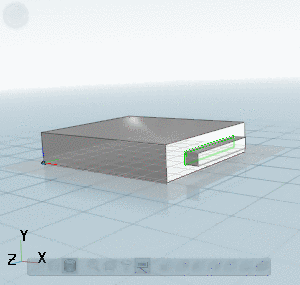

Vor Spiegeln an Ebene ZX

Vor Spiegeln an Ebene ZX

Offset 0

Offset 0

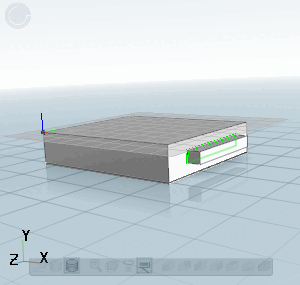

Nach Spiegeln an Ebene ZX

Nach Spiegeln an Ebene ZX

Wenn Sie zusätzlich noch einen Offset einstellen möchten, geben Sie den gewünschten Wert unter Offset ein.

Offset 10

Offset 10

Spiegeln mit Offset

Spiegeln mit Offset
