Passare al ruolo "Berlino".

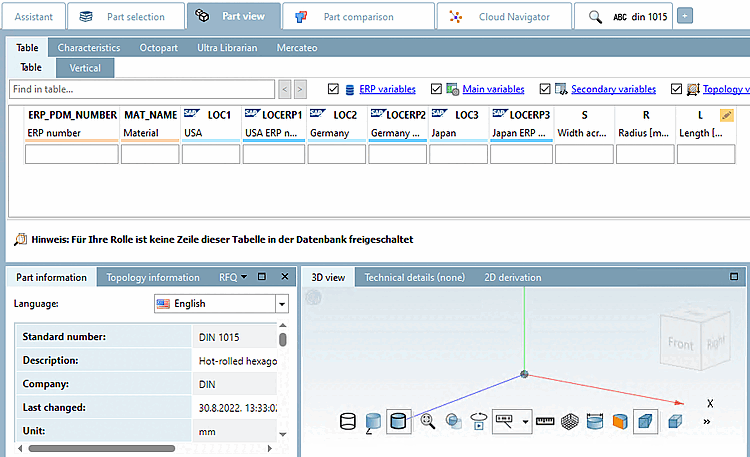

Figura 5.26.  Condizione di visualizzazione per le righe della tabella [Viewing condition for table rows]: Nessuna risposta

-> Non vengono più visualizzate righe di tabella.

Motivo: LOC1 visualizza solo le righe che soddisfano la condizione di visualizzazione delle righe della tabella [Viewing condition for table rows].

ACTIVE_STATE=1

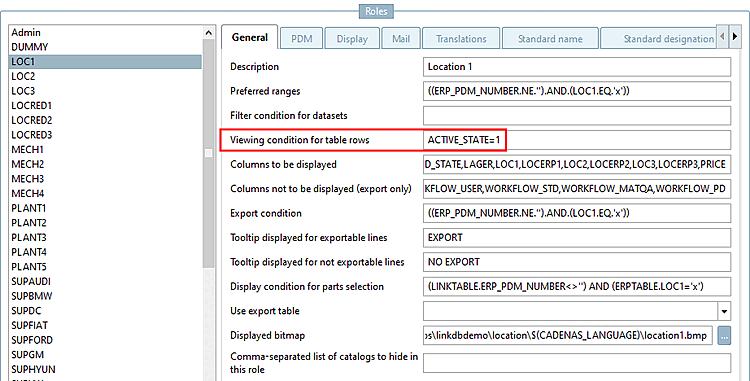

Figura 5.27. STATO ATTIVO=1

Nel PARTlinkManager è possibile vedere a quali righe si applica "ACTIVE_STATE=1" (1 sta per "Released"). Rispetto all'esempio precedente con ISO 4762, si tratta di poche righe.

(Il prerequisito fondamentale per questo è, ovviamente, che ci sia una voce nel database dei collegamenti; e anche se c'è, ACTIVE_STATE può ancora avere il valore 0 [Bloccato].

Aprire PARTlinkManager e filtrare per DIN 1015.

Il progetto DIN 1015 ha solo 28 righe e la voce nella colonna ACTIVE_STATE è "Locked" per tutte le righe, il che contraddice la condizione in Display condition for table rows [Viewing condition for table rows]. È necessario il valore '1' = "Rilasciato".

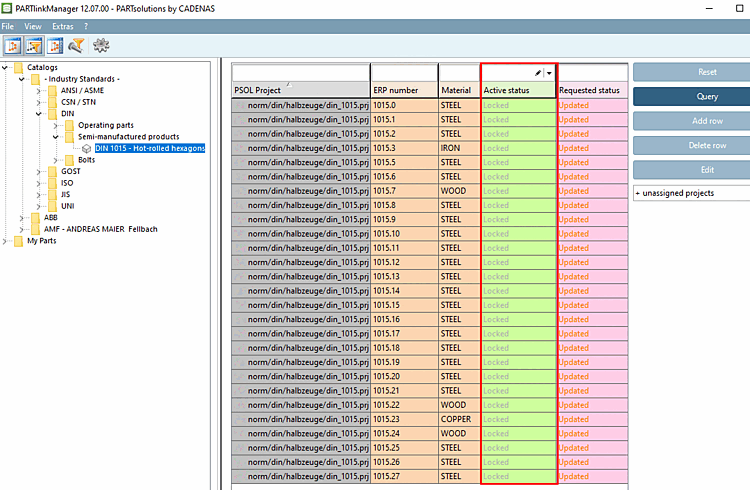

Figura 5.28. ACTIVE_STATE = "Bloccato" [0]

	Nota
	La colonna ACTIVE_STATE non viene visualizzata in PARTdataManager.

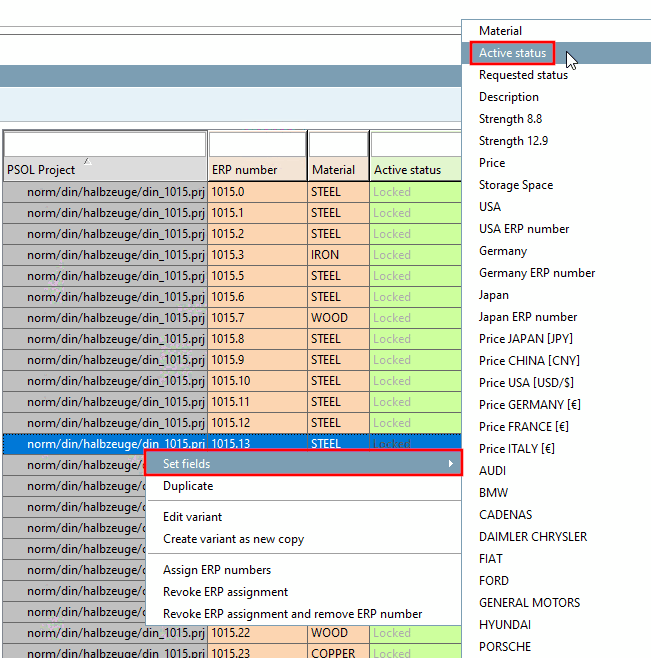

Esercizio: impostare il valore di ACTIVE_STATE su 1 [Abilitato] per qualsiasi riga di PARTlinkManager utilizzando il comando del menu contestuale Imposta campi [Set fields] e riavviare PARTdataManager.

Figura 5.29.

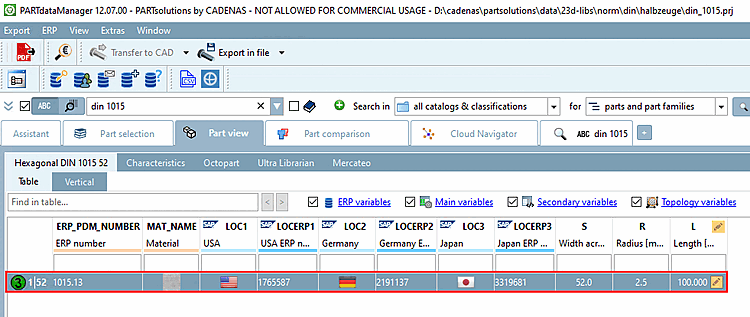

Figura 5.30. Per la riga visualizzata, il valore di ACTIVE_STATE=1

Per i dettagli, vedere Sezione 7.1.4, “ Condizione di visualizzazione per le righe della tabella - plinkgroups.cfg -> Blocco [Nome_ruolo] -> Chiave "TABRESTRICTION" ”.
