Fare clic sull'icona dello schizzo 2D [2D Sketch].

-> Si apre l'area di dialogo.

Disegnate uno schizzo (uno o fino a tre, a seconda della complessità del componente) o caricate una foto.

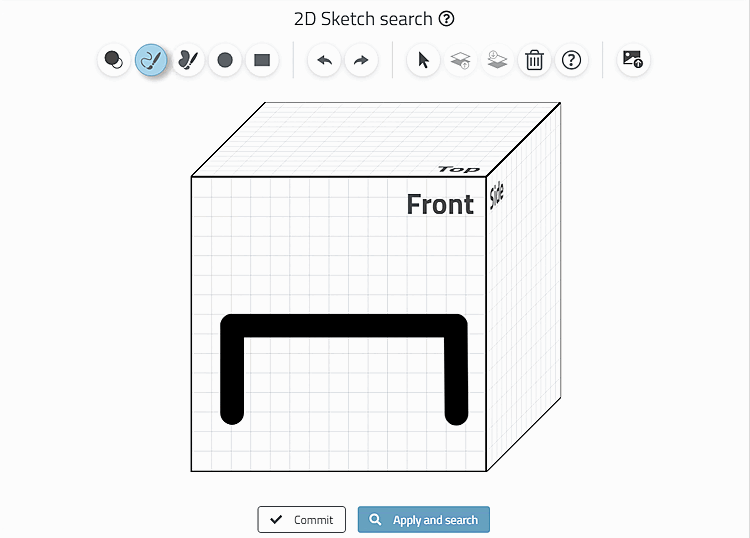

Figura 4.124. 1° schizzo

Inserire un valore per la somiglianza [Similarity] minima. Il valore predefinito è 75.

Fare clic su Applica e cercare [Apply and search]. È possibile filtrare per un produttore specifico.

-> Vengono visualizzati i risultati.

-> Nel campo di ricerca viene visualizzato il parametro di ricerca (o il numero di parametri necessari).

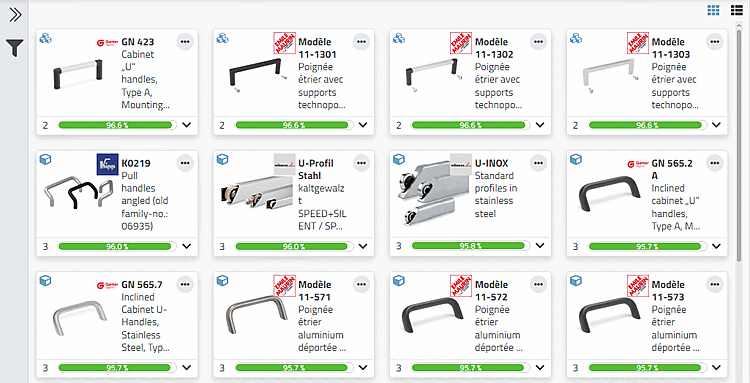

Figura 4.125. Risultato con uno schizzo

Creare un secondo schizzo in vista laterale.

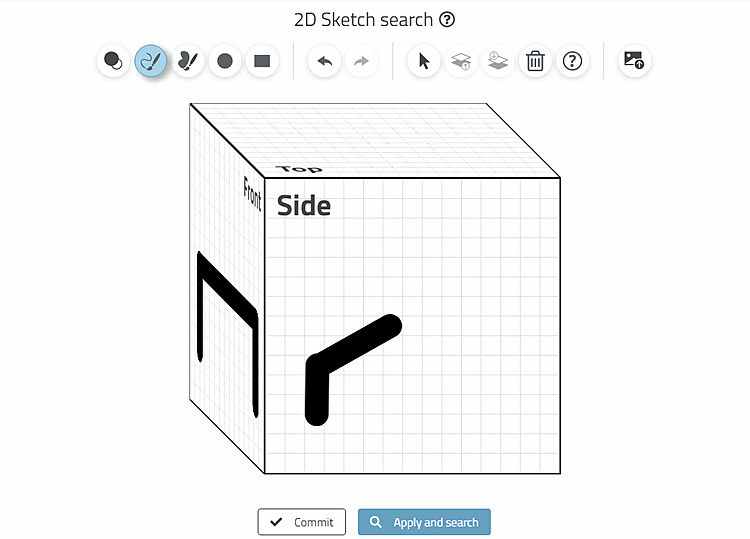

Figura 4.126. 2° schizzo

Fare clic su Applica e cercare [Apply and search].

-> Il risultato desiderato appare ora in primo piano.

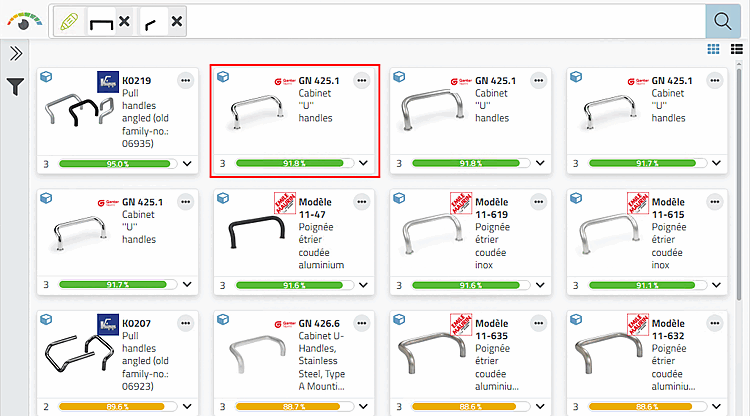

Figura 4.127. Risultato con due schizzi

Fare clic sull'icona dello schizzo 2D [2D Sketch].

-> Si apre l'area di dialogo.

Disegnate uno schizzo (uno o fino a tre, a seconda della complessità del componente) o caricate una foto.

Figura 4.128. 1° schizzo

Inserire un valore per la somiglianza [Similarity] minima. Il valore predefinito è 75.

Fare clic su Applica e cercare [Apply and search]. È possibile filtrare per un produttore specifico.

-> Vengono visualizzati i risultati.

-> Nel campo di ricerca viene visualizzato il parametro di ricerca (o il numero di parametri necessari).

Figura 4.129. Risultato con uno schizzo

Creare un secondo schizzo in vista laterale.

Figura 4.130. 2° schizzo

Fare clic su Applica e cercare [Apply and search].

-> Il risultato desiderato appare ora in primo piano.

Figura 4.131. Risultato con due schizzi
