Klicken Sie auf das Icon 2D Suche [2D search] und anschließend auf Skizzensuche [Sketch Search].

→ Der Dialogbereich wird geöffnet.

Zeichnen Sie eine Skizze (je nach Komplexität des Bauteils eine oder bis zu drei) oder laden Sie ein Foto hoch.

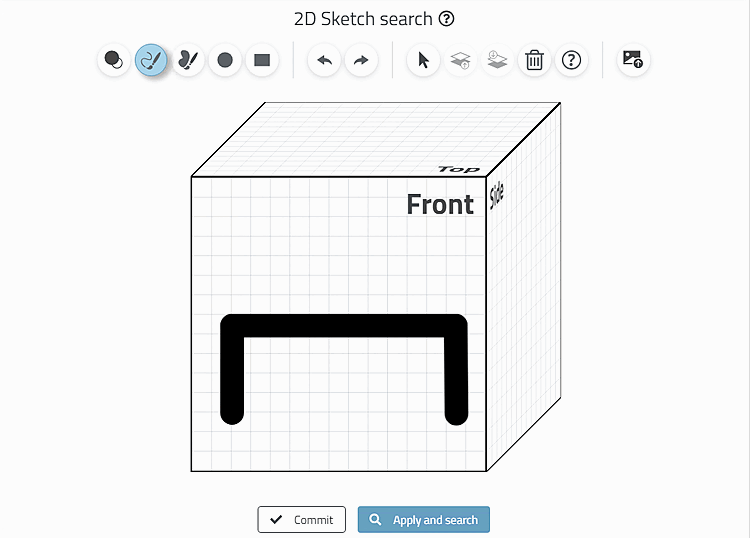

1. Sketch

Geben Sie einen Wert für die minimale Ähnlichkeit [Similarity] an. Default ist 75.

Klicken Sie Übernehmen und suchen [Apply and search]. Filtern Sie optional noch nach einem bestimmten Hersteller.

→ Die Ergebnisse werden angezeigt.

→ Im Suchfeld wird der Suchparameter (oder beliebig viele) angezeigt.

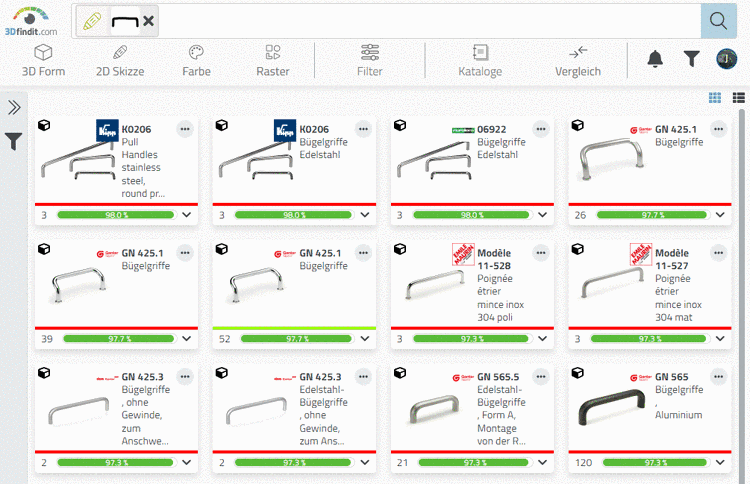

Ergebnis mit einer Skizze

Erstellen Sie eine zweite Skizze in Seitenansicht.

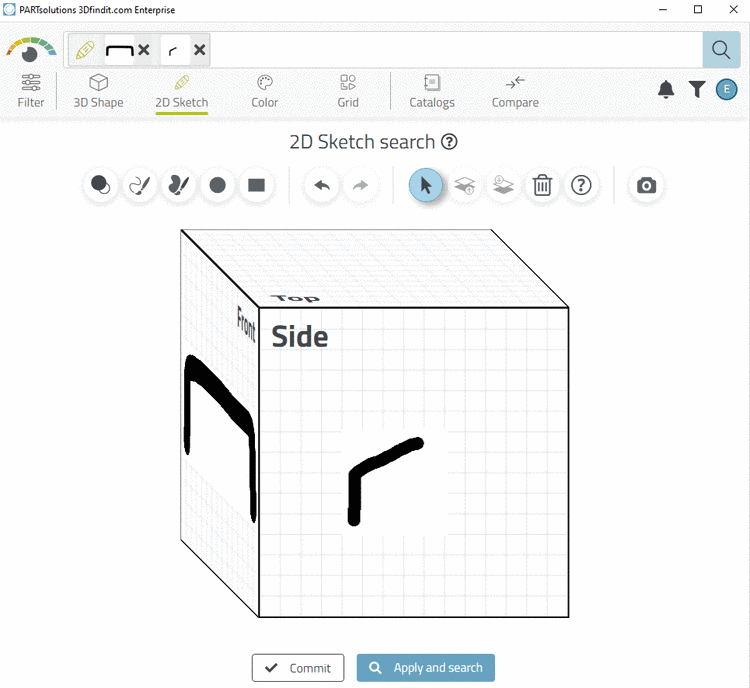

2. Sketch

Klicken Sie Übernehmen und suchen [Apply and search].

→ Das gewünschte Ergebnis erscheint nun ganz vorne.

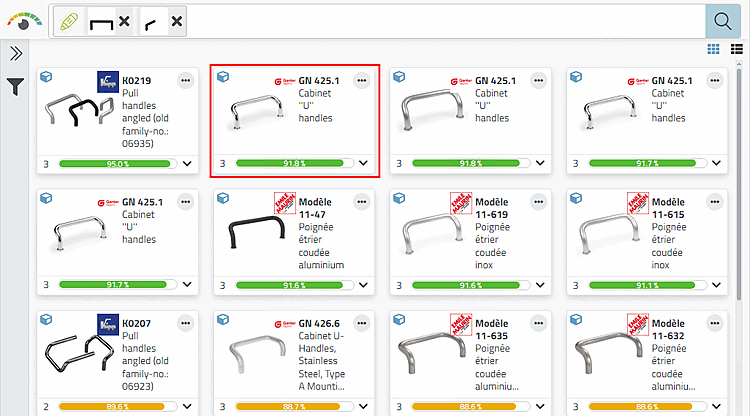

Ergebnis mit zwei Skizzen

Klicken Sie auf das Icon 2D Skizze [2D Sketch].

→ Der Dialogbereich wird geöffnet.

Zeichnen Sie eine Skizze (je nach Komplexität des Bauteils eine oder bis zu drei) oder laden Sie ein Foto.

1. Sketch

Geben Sie einen Wert für die minimale Ähnlichkeit [Similarity] an. Default ist 75.

Klicken Sie Übernehmen und suchen [Apply and search]. Filtern Sie optional noch nach einem bestimmten Hersteller.

→ Die Ergebnisse werden angezeigt.

→ Im Suchfeld wird der Suchparameter (oder beliebig viele) angezeigt.

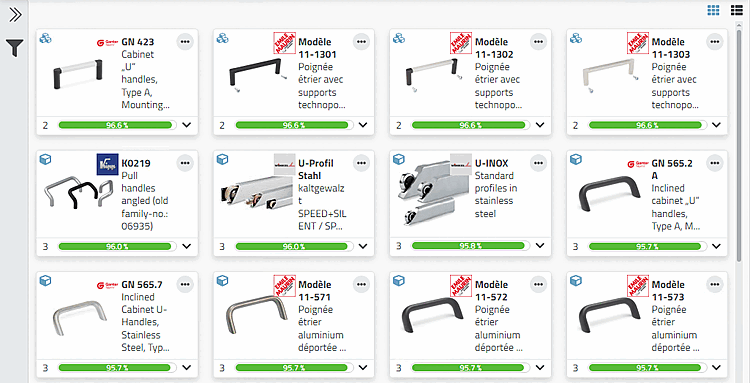

Ergebnis mit einer Skizze

Erstellen Sie eine zweite Skizze in Seitenansicht.

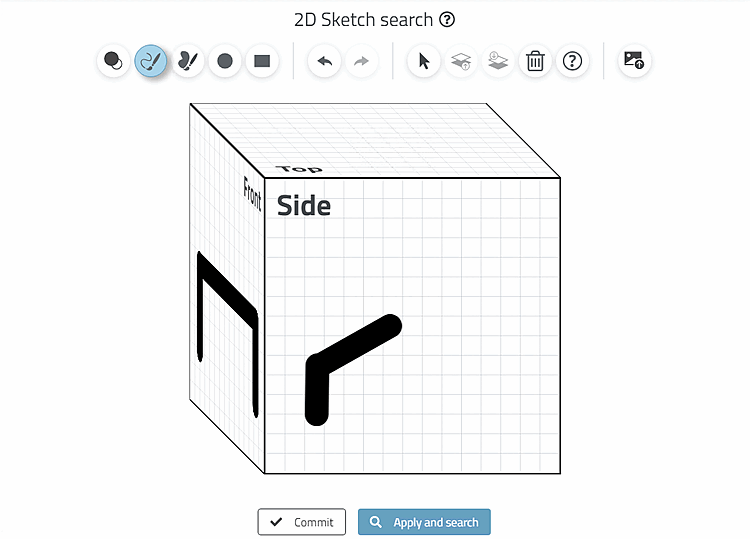

2. Sketch

Klicken Sie Übernehmen und suchen [Apply and search].

→ Das gewünschte Ergebnis erscheint nun ganz vorne.

Ergebnis mit zwei Skizzen
