7.9.3. Strumenti

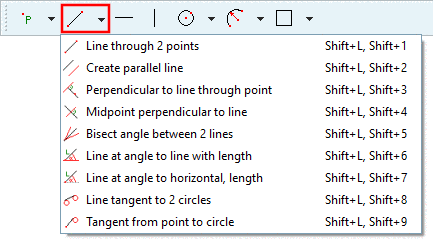

7.9.3.5. Forme -> Linee

linea di 2 punti [Line through 2 points]
1. Per prima cosa spostare la freccia del mouse sul punto di partenza [Start point] desiderato della linea.

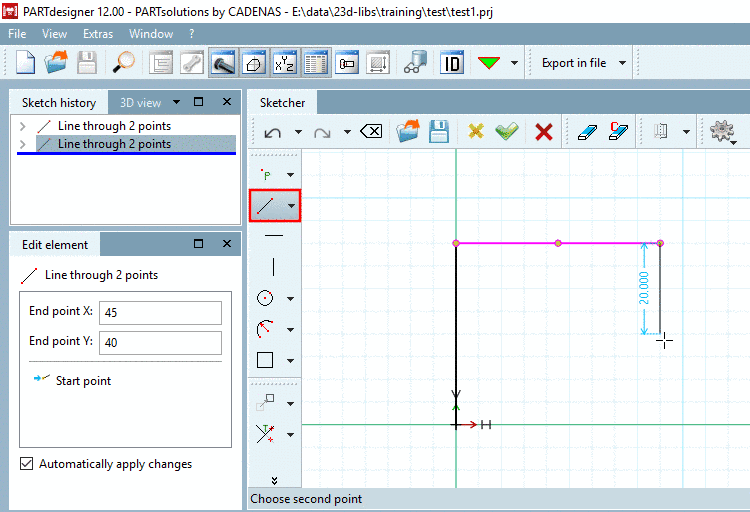

  Figura 7.650. Linea passante per 2 punti [Line through 2 points]
2. Confermare con un semplice clic del mouse.
3. Trascinare la linea fino al punto finale [End point].
  -> Viene visualizzata una quotatura ausiliaria [Live dimensions]. È possibile attivare e disattivare questa funzione in PARTdesigner -> Menu Extra [Extras] -> Impostazioni [Settings...]... -> Sketcher (hist. [Sketcher (feat.)] ) e impostare anche il colore. Sezione 7.19.4.2.2, “ Comportamento ”(Vedere .)
4. Fissare la linea con un semplice clic del mouse.
5. Modificare ora le coordinate del punto nella finestra di aggancio Modifica elemento [Edit element].
Tenendo premuto il tasto Ctrl, è possibile continuare la linea direttamente con un solo clic. Non è necessario selezionare nuovamente il punto di partenza della linea successiva. In questo modo è possibile creare rapidamente un tracciato poligonale.
Inserisci parallelo [Create parallel line]
Parallelo a una linea esistente
1. Fare clic sulla riga desiderata.
  -> Il parallelo ora si "blocca" sulla freccia del mouse.
2. Posizionare la linea parallela nella posizione desiderata facendo clic con il mouse.

  Figura 7.651.
3. Se necessario, regolare la distanza [Distance] dalla linea di partenza nella finestra Modifica [Edit element] aggancio elemento [Edit element].
Perpendicolare alla linea per punto [Perpendicular to line through point]
Perpendicolare a una linea esistente
1. Selezionare la linea di base [Base line].
  -> La linea verticale si "blocca" sulla freccia del mouse.
2. Determinare il punto finale della verticale e fissarlo con un clic del mouse.

  Figura 7.652.
3. Se necessario, regolare i parametri nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

  Figura 7.653.
Centro perpendicolare in linea [Midpoint perpendicular to line]
Centro perpendicolare alla linea di base selezionata con la stessa lunghezza
Fare clic sulla linea di base.
-> Appare la verticale centrale.

Figura 7.654.
Biforcazione dell'angolo a 2 linee [Angle bisector between two lines]
Bisettrice tra due linee
1. Selezionare la prima riga.

  Figura 7.655.
2. Selezionare la seconda riga.
3. Selezionare la possibile posizione (variante) della bisettrice (utilizzando il puntatore del mouse).
linea all'angolo a alla linea con la lunghezza L [Line at angle to line with length]
Linea con angolo "a" di lunghezza "L" rispetto a qualsiasi altra linea
1. Selezionare la linea di base.
  -> La linea da posizionare è collegata al cursore.

  Figura 7.656.
2. Selezionare il punto di partenza (non deve essere necessariamente sulla linea di base!).
3. Posizionare il punto finale.
4. Se necessario, regolare l' angolo [Angle] e la lunghezza [Length] esatti nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

  Figura 7.657.
Nota
L'angolo a si riferisce alla linea di base e non all'orizzontale!

L'attivazione di "Snap to grid" non avviene per la linea con angolo a e la linea con lunghezza L [Line at angle to line with length] in Impostazioni rapide [Quick settings] -> Snap to grid, ma in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se la larghezza è impostata su 5, ad esempio, il raggio scatterà a multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.

Figura 7.658.
linea all'angolo a rispetto all'orizzontale con la lunghezza L [Line at angle to horizontal, length]
Linea con un angolo "a" rispetto a una linea orizzontale immaginaria
1. Selezionare il punto di partenza della linea.

  Figura 7.659.
2. Posiziona il punto finale della linea.
3. Se necessario, regolare il punto di partenza [Start point], l' angolo [Angle] e la lunghezza [Length] nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

  Figura 7.660.
Nota
L'angolo a si riferisce a una linea orizzontale (0°).

L'attivazione di "Snap to grid" non avviene per le linee con angolo a rispetto all'orizzontale e lunghezza L [Line at angle to horizontal, length] in Impostazioni rapide [Quick settings] -> Snap to grid, ma in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se l'ampiezza è impostata su 5, ad esempio, il raggio scatterà a multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.

Figura 7.661.
Inserisci orizzontale [Horizontal line]
Linea di costruzione orizzontale a una certa distanza dal punto zero Y.
1. Fare clic sul pulsante.
  -> La linea orizzontale si "blocca" sul cursore.
2. Selezionare la distanza e fissare la linea orizzontale con un solo clic del mouse.

  Figura 7.662.
3. Se necessario, regolare la distanza [Distance] e la semilunghezza [Half-length] (inizialmente il valore predefinito è 50) nella finestra Modifica [Edit element] aggancio elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

  Figura 7.663.
Inserto verticale [Vertical line]
Linea di costruzione verticale a una distanza dal punto zero X
1. Fare clic sul pulsante.
  -> La linea verticale si "blocca" sul cursore.
2. Selezionare la distanza e fissare la posizione verticale con un solo clic del mouse.

  Figura 7.664.
3. Se necessario, regolare la distanza [Distance] e la semilunghezza [Half-length] (inizialmente il valore predefinito è 50) nella finestra Modifica [Edit element] aggancio elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

  Figura 7.665.

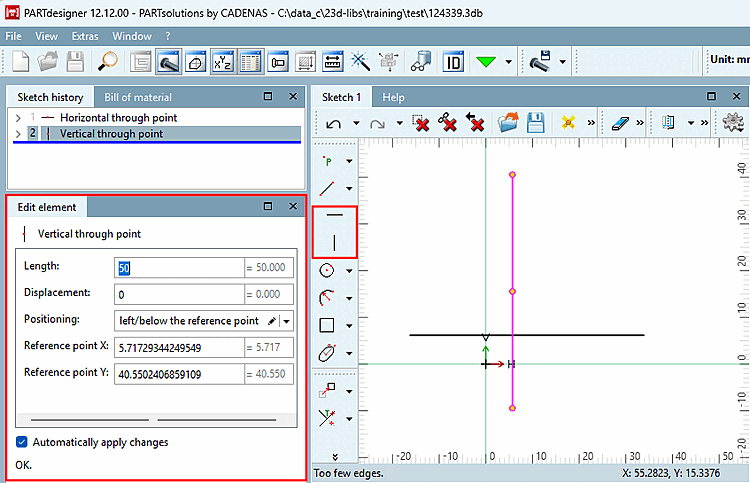

Posizionamento variabile per orizzontale per punto [Horizontal through point] o verticale per Punto [Vertical through point]

Figura 7.666.

	Nota
	L'opzione Punto passante orizzontale [Horizontal through point] / Punto passante verticale [Vertical through point] con posizionamento diverso rispetto all'origine è ufficialmente disponibile solo per le versioni future ed è solo una versione di test interna con la V12.7.

È possibile definire le coordinate X/Y del punto base nella finestra di aggancio Modifica elemento [Edit element].

Nel campo elenco della voce Posizionamento [Positioning] sono disponibili le seguenti opzioni:

A sinistra rispetto al punto di riferimento [left to reference point]
a destra del punto di riferimento [right to reference point]
centrato rispetto al punto di riferimento [centered at reference point]
nel centro dell'origine [centered to origin]
(corrisponde allo stato attuale)

tangente a 2 cerchi [Line tangent to 2 circles]
Linea tangenziale tra due circonferenze o archi
1. Selezionare il primo cerchio/arco.

  Figura 7.667.
2. Selezionare il secondo cerchio/arco.
tangente da punto a cerchio [Tangent from point to circle]
Linea tangenzialetra un punto [Point] e un cerchio [Circle] o un arco [Arc].
1. Selezionare il punto di partenza.

  Figura 7.668.
2. Selezionare il cerchio/arco [Arc].
3. Se necessario, regolare il punto di proiezione [Projection point] (punto di partenza della tangente) nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

  Figura 7.669.
