Con la V12, gli strumenti sono visualizzati in gruppi per impostazione predefinita.
Facendo clic con il pulsante secondario del mouse su un punto qualsiasi di una barra degli strumenti, si apre un menu per attivare e disattivare le barre degli strumenti:
La seguente illustrazione mostra i nomi delle barre degli strumenti e i nomi dei gruppi come vengono utilizzati quando l'opzione di impostazione Strumenti di gruppo [Group tools] è disattivata.
![Visualizzazione delle funzioni con l'opzione di impostazione "Strumenti di gruppo [Group tools]" attivata](https://webapi.partcommunity.com/service/help/latest/pages/it/installation/doc/resources/img/img_4a38f44de48a494f9701aade845972b4.png)
Figura 7.540. Visualizzazione delle funzioni con l'opzione di impostazione "Strumenti di gruppo [Group tools]" attivata
La funzione Strumenti di gruppo [Group tools] è attivata per impostazione predefinita. L'opzione per attivarla e disattivarla si trova in PARTdesigner nel menu Strumenti [Extras] -> Impostazioni [Preferences...]... -> Sketcher (hist.) [Sketcher (feat.)].
La seguente illustrazione mostra le barre degli strumenti con i nomi senza raggruppamento:

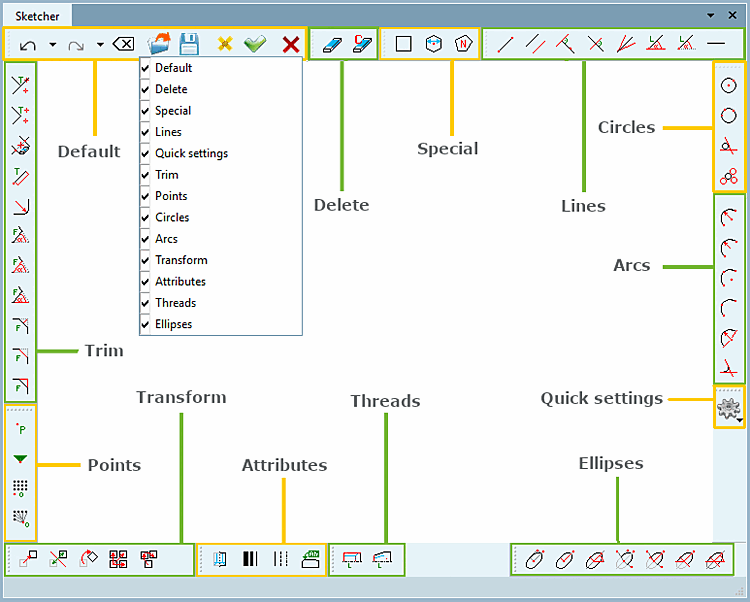

![Visualizzazione delle funzioni con l'opzione di impostazione "Strumenti di gruppo [Group tools]" disattivata](https://webapi.partcommunity.com/service/help/latest/pages/it/installation/doc/resources/img/img_1196e591d2d840c6a511854bd323dfa5.png)
Figura 7.541. Visualizzazione delle funzioni con l'opzione di impostazione "Strumenti di gruppo [Group tools]" disattivata
