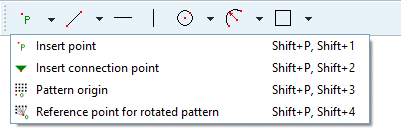

Inserisci punto [Insert point]
Il punto di posizionamento è contrassegnato nel disegno da una cornice quadrata.

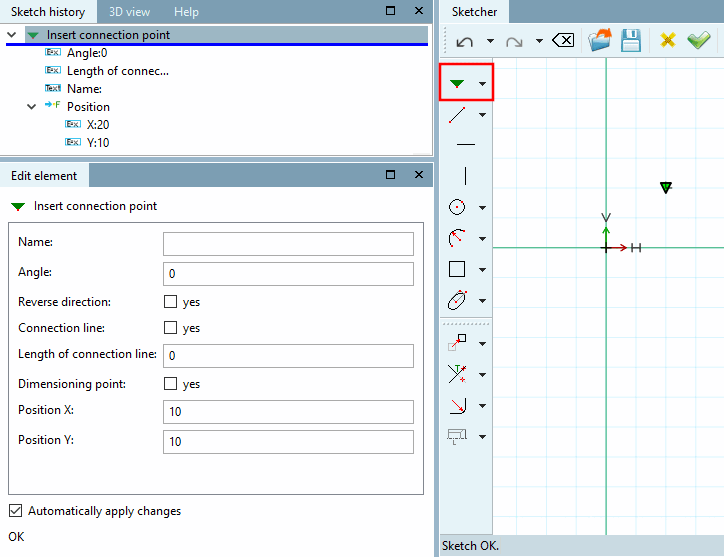

Inserire il punto di attacco [Insert connection point]
Il punto di collegamento è contrassegnato da un triangolo verdenel disegno.
Ulteriori dettagli sono disponibili sul sito:
Origine del campione [Pattern origin]
L'origine del modello completamente posizionato è contrassegnata nel disegno da un quadrato giallo.
L'icona corrispondente viene visualizzata nella cronologia degli schizzi.
L'elemento può essere rimosso utilizzando il comando del menu contestuale.
Sezione 7.6.2.10.2, “Creare modelli manualmente ”Vedi anche .
Punto di riferimento della serie di rotazione [Reference point for rotated pattern]
Il punto di riferimento impostato per i modelli di rotazione è contrassegnato da un cerchio giallo nel disegno.
L'icona corrispondente viene visualizzata nella cronologia degli schizzi [Sketch history].

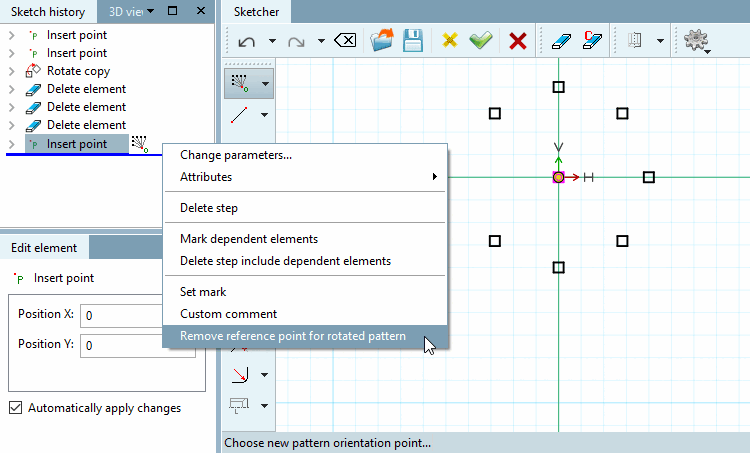

Il punto può essere rimosso tramite il comando del menu contestuale Rimuovi punto di riferimento per schema di rotazione [Remove reference point for rotated pattern].
Sezione 7.6.2.10.2, “Creare modelli manualmente ”Vedi anche .
