3.1.6.10.2.  Confronto tabellare

Il confronto tabellare [Tabular Compare] mostra informazioni sui dati ERP, sui dati della tabella degli attributi caratteristici, sulle informazioni topologiche e sui dati di classificazione.

Area di dialogo "Confronto tabellare [Tabular Compare]"

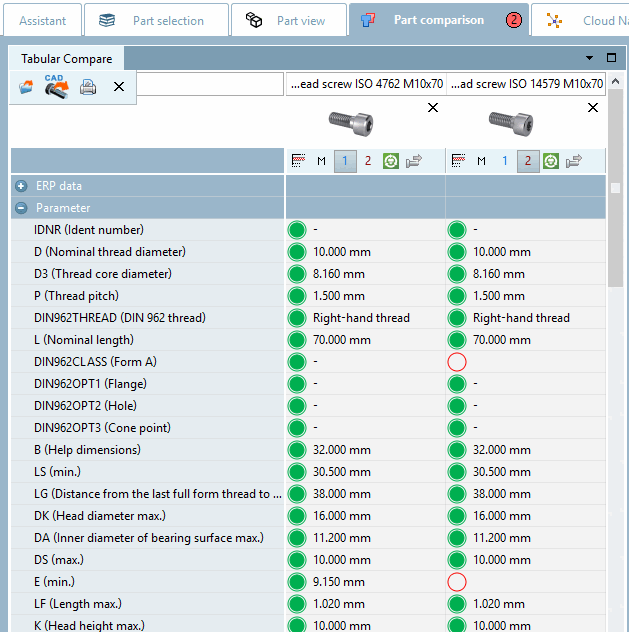

Figura 3.566. Area di dialogo "Confronto tabellare [Tabular Compare]"

  • Somiglianza geometrica [Geometrical similarity] (se è stata precedentemente eseguita una ricerca geometrica (3D) [Geometric search (3D)] )

  • Dati ERP [ERP data] (se disponibili)

  • Parametri [Parameter]

  • Topologia [Topology] (vengono visualizzate le proprietà rilevanti per le parti a confronto)

    • Generale [General]

    • Cilindro [Cylinder]

    • Cono [Cone]

    • Torus

    • Livelli vicini [Adjacent Planes]

    • Livelli paralleli [Opposite Planes]

    • Foro [Hole]

    • Cilindro esteso [Elongated Cylinder]

    • Foro rettangolare [Rectangular Slot]

    • Modello a cerchio [Circular Pattern]

    • Modello lineare [Linear Pattern]

    • Schema dei fori oblungo [Slot pattern]

    • Schema di fori rettangolari [Rectangular Slot Pattern]

    [Nota]Nota

    La qualità delle informazioni/caratteristiche topologiche dipende da vari fattori. Per ulteriori informazioni, vedere di seguito.

  • Dati di classificazione (vengono visualizzate tutte le classificazioni installate)

    • CNS

    • PCon

    • Standard

    • eClass

    • ecc.

I grafici a torta riflettono la percentuale di somiglianza dei valori.

Figura 3.567.

Da 0% a 25%Rosso
25% - 50%Arancione
Dal 50% al 75%Giallo
75% - 99%Verde chiaro
100%Verde

Contrassegno colorato dei parametri topologici ricercati

Le caratteristiche topologiche importanti sono evidenziate a colori in modo da essere facilmente visibili.

Parametri topologici nel "confronto tra componenti [Part comparison]"

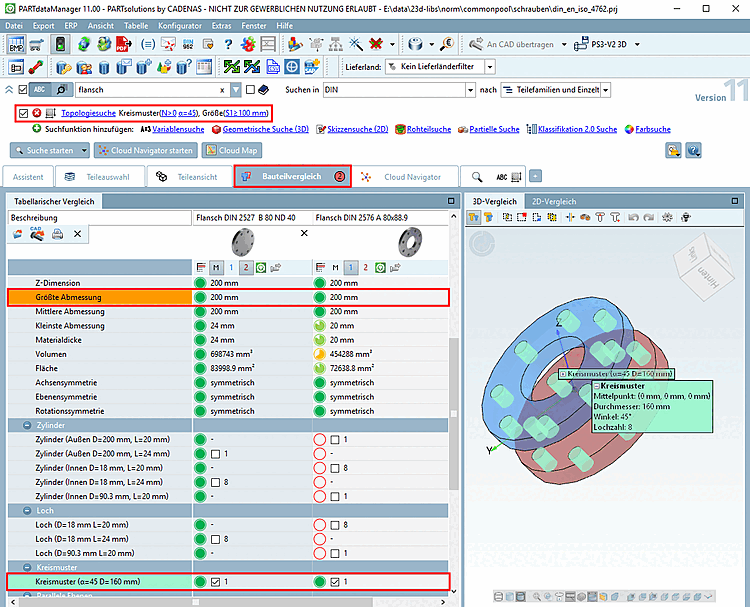

Figura 3.568. Parametri topologici nel "confronto tra componenti [Part comparison]"

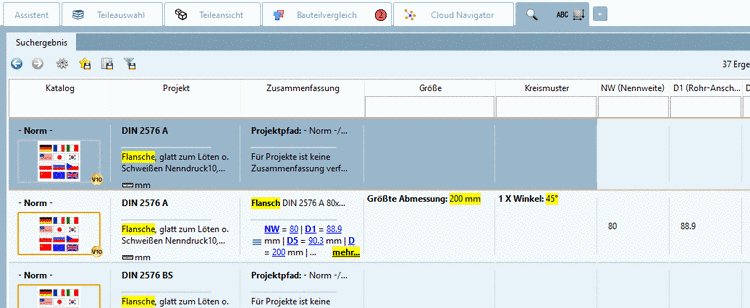

  • Le caratteristiche topologiche esplicitamente ricercate sono evidenziate in colore.

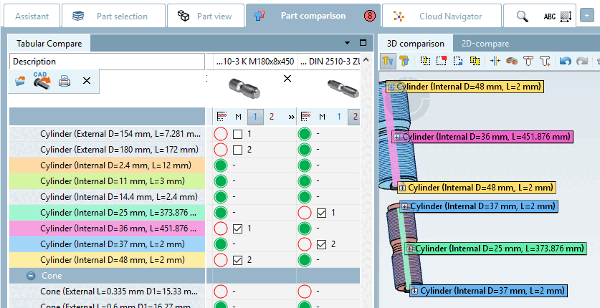

  • Le caratteristiche topologiche che possono essere contrassegnate nella vista 3D [3D view] (ad esempio, schema circolare [Circular Pattern], cilindro interno [Inner Cylinders], cilindro esterno [Outer Cylinders] ) sono mostrate nell'elenco sotto Confronto tabellare [Tabular Compare] con una casella di controllo.

    Se si attiva una casella di controllo, il parametro corrispondente viene evidenziato a colori nel confronto tabellare [Tabular Compare] e nel confronto 3D [3D comparison]. Le diverse caratteristiche hanno colori diversi (indipendentemente dal fatto che siano state selezionate automaticamente o manualmente).

Icone

Nell'intestazione della colonna sono presenti le seguenti icone:

Figura 3.569.

Selezionare la riga del progetto [Select project line] (vedere l'identico comando del menu contestuale) -> La tabella viene aperta.

Figura 3.570.

Utilizzare questa funzione per regolare le dimensioni dei componenti da confrontare.

Selezionare come master [Select as master]: La colonna corrispondente viene visualizzata con uno sfondo verde.

Il primo pezzo trasferito al confronto dei pezzi diventa automaticamente il master. È possibile rendere qualsiasi pezzo un master facendo clic sull'icona.

Il master mostra un colore verde scuro (100%) per tutte le variabili. I grafici a torta delle altre parti fanno riferimento al master.

Figura 3.571.

Caricare come primo progetto [Load as first project] (nel confronto 3D, 2D)

Caricare come secondo progetto [Load as second project] (nel confronto 3D e 2D)

Aprire la riga corrente nel PARTdataManager [Open selected line in PARTdataManager]

Prima di farlo, usa Linea di progetto Selezionare [Select project line] la tabella e selezionare l'icona linea desiderata.

Trasferimento al CAD [Export to CAD]:

Se necessario, specificare in precedenza facendo clic su sulla linea progetto Selezionare [Select project line] la linea desiderata.

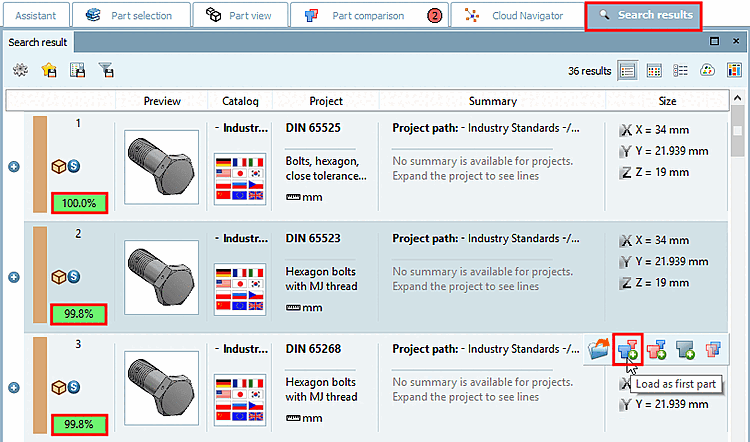

Somiglianza geometrica

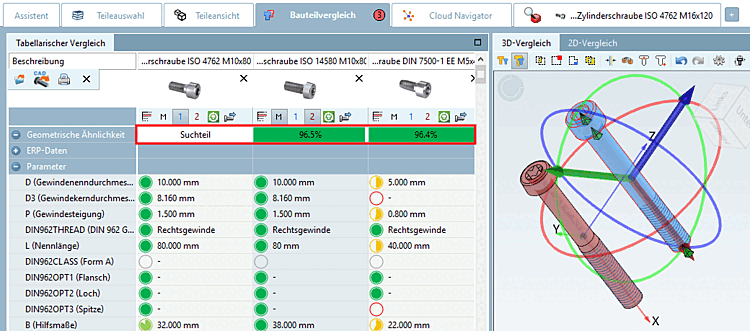

Per i componenti trovati tramite la ricerca geometrica (3D) [Geometric search (3D)] e trasferiti al confronto dei componenti [Part comparison], anche la somiglianza geometrica viene trasferita e visualizzata nell'area di dialogo del confronto tabellare [Tabular Compare].[76]

Figura 3.572.

Figura 3.573.

Menu contestuale

Chiamata: Fare clic con il tasto destro del mouse su un punto qualsiasi della colonna desiderata.

Confronto tabellare [Tabular Compare] - Comandi del menu contestuale

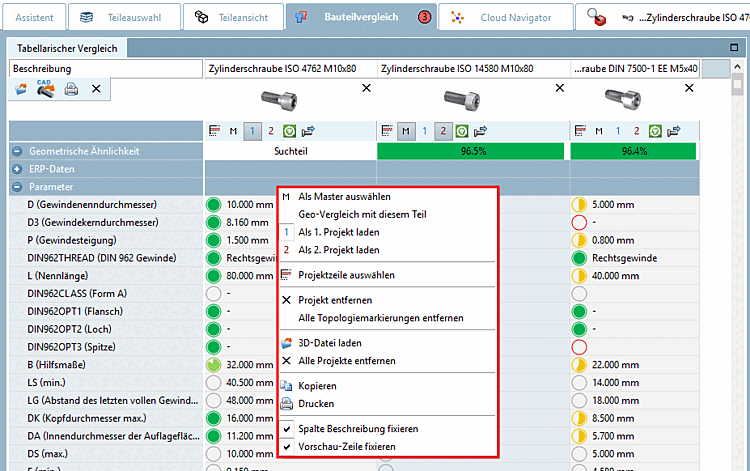

Figura 3.574.  Confronto tabellare [Tabular Compare] - Comandi del menu contestuale

Nel menu contestuale sono disponibili i seguenti comandi:

  • Come Master Seleziona [Select as master] [Confronta sopra Icona ]

    La colonna corrispondente viene visualizzata con uno sfondo verde.

  • Geo-comparazione con questa parte [Geometrical comparison to this part]:

    Situazione iniziale: i valori percentuali visualizzati della somiglianza geometrica potrebbero essere stati calcolati da processi eseguiti in precedenza oppure non è stata ancora calcolata alcuna somiglianza geometrica.

    Indipendentemente da ciò, è possibile ricalcolare questi dati per ogni parte nel confronto dei componenti.

    A tale scopo, richiamare il comando del menu contestuale Confronto Geo con questa parte [Geometrical comparison to this part] sulla parte desiderata. La parte di ricerca (100%) è contrassegnata come tale.

    Geo-comparazione con questa parte [Geometrical comparison to this part]

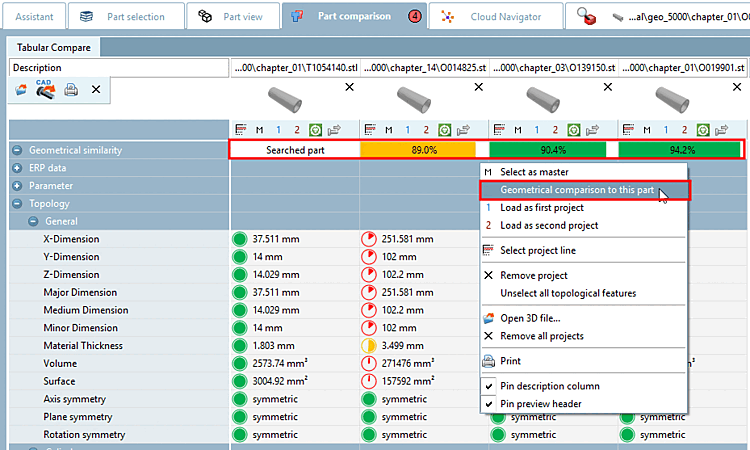

    Figura 3.575.  Geo-comparazione con questa parte [Geometrical comparison to this part]

  • Come 1° progetto ( [Load as first project] nel confronto 3D, 2D) [confronta l'icona sopra ]

  • Come 2° progetto caricare [Load as second project] (nel confronto 3D, 2D) [confrontare l'icona sopra ]

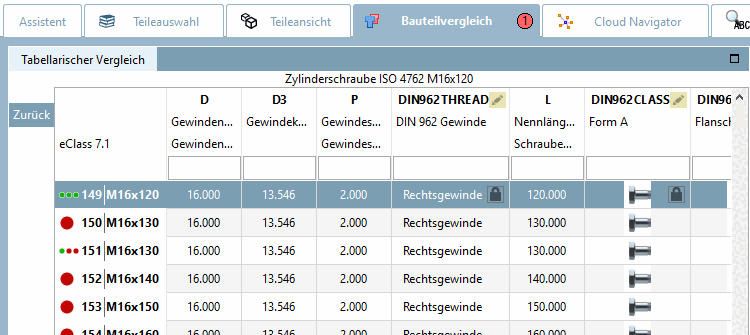

  • Linea Progetto Seleziona [Select project line] [Confronta sopra Icona ]

    Passa alla vista a linee (vedere la figura seguente).

    Fare clic su Indietro [Back] per tornare allo stato iniziale.

    Per un confronto 3D significativo, modificare le specifiche in questo punto in modo che le parti di confronto abbiano all'incirca le stesse dimensioni.

    Figura 3.576.

  • Rimuovere il progetto [Remove project]

    Rimuove il progetto selezionato dalla sezione"Confronto tabellare [Tabular Compare]".

  • Rimuovere tutti i marcatori di topologia [Unselect all topological features]

    (I marcatori topologici vengono impostati in base ai parametri di ricerca impostati).

    Figura 3.574, “ Confronto tabellare [Tabular Compare] - Comandi del menu contestuale”-> I contrassegni colorati nel confronto tabellare [Tabular Compare] (vedere ) e leetichette nella vista 3D [3D view] vengono rimossi.

    Figura 3.577.

  • Caricare il file 3D [Open 3D file...]

    Caricare qualsiasi file nativo (file CAD specifico o formato neutro) nella finestra di confronto [Compare].

    [Nota]Nota

    Prerequisito: il sistema CAD deve essere avviato.

    La stessa funzione è disponibile anche tramite il Il pulsante Carica file 3D [Open 3D file...] disponibile. Di seguito è riportata una descrizione.

  • Rimuovere tutti i progetti [Remove all projects]

    Rimuove tutti i progetti dalla sezione"Confronto tabellare [Tabular Compare]".

  • Copia [Copy] (visualizzata solo sopra le celle della tabella)

    Richiamare il menu contestuale sopra la cella della tabella desiderata e selezionare il comando Copia [Copy].

    È ora possibile inserire il contenuto della contenuto in un editor di testo.

  • Stampa [Print]

    Stampa la tabella completa.

  • Correggere la colonna della descrizione [Pin description column] | Correggere la riga dell'anteprima [Pin preview header]

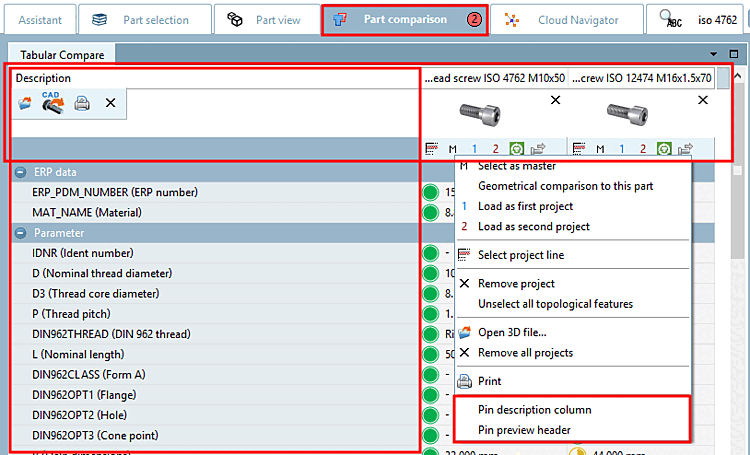

    Figura 3.578.

    Per tenere sempre sott'occhio ciò che è importante durante lo scorrimento verticale e orizzontale, può essere utile fissare la colonna "Descrizione" [scorrimento orizzontale] o la riga di anteprima [scorrimento verticale].

    Richiamare il menu contestuale sotto Confronto tabellare [Tabular Compare] e attivare l'opzione desiderata.

Pulsanti

  • Carica file 3D [Open 3D file...] :

    1. Fare clic sulla voce di menu Carica file 3D [Open 3D file...] .

      -> Si apre la finestra di dialogo Carica file CAD nativo [Load native cad file].

      Figura 3.579.

      [Nota]Nota

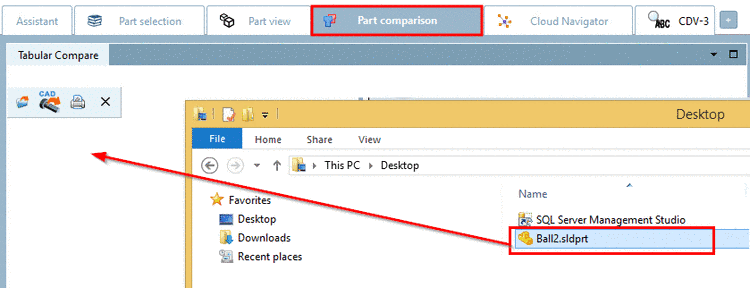

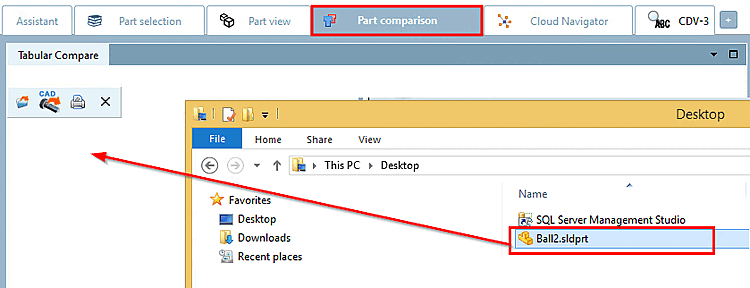

      È anche possibile trascinare e rilasciare il file direttamente da una finestra di Explorer nel confronto dei componenti [Part comparison].

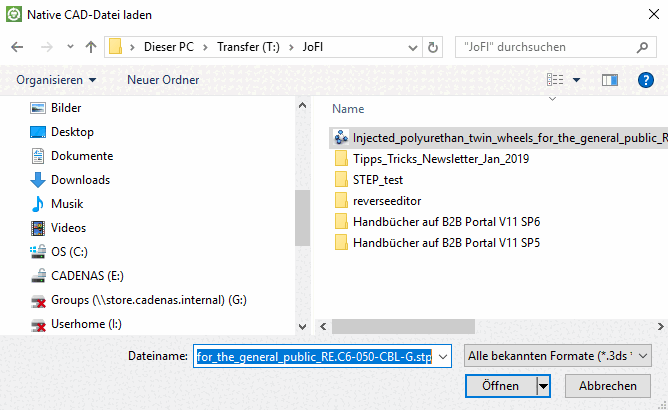

      Figura 3.580.

    2. Sfogliare il file desiderato.

      È possibile aprire diversi formati: [77]

      Una selezione di formati:

      • IGS (*.igs)

      • STL (*.stl)

      • Inventor 2010 (*.ipt, *.iam)

      • NAT (*.nat)

      • PS3-V2 3D (*.ps3)

      • PartJava 3D (*.zjv)

      • Assemblaggio Pro/Engineer Wildfire versione 3 32 (*.asm)

      • Pro/Engineer Wildfire versione 3 32 parti (*.prt)

      • Pro/Engineer Wildfire Versione 3 32 UDF (*.gph)

      • SAT ascii 3D (*.sat)

      • STEP (*.step, *.stp)

        [Nota]Nota

        Le informazioni/caratteristiche topologiche della massima qualità vengono caricate in formato STEP (se è disponibile la licenza"PSADDONS*ADVANCEDTOPO").

        Sono disponibili anche la sfera [Sphere], il toro [Torus] e il cilindro esteso [Elongated Cylinder]. Le altre caratteristiche vengono lette con una qualità notevolmente superiore.

        ???Vedi anche .

        Dopo aver selezionato un formato STEP, si apre la finestra di dialogo Opzioni di importazione per il formato di input del file STEP.

        Figura 3.581.

        Confermare semplicemente con OK.

        -> Si apre la finestra di dialogo Carica file CAD nativo [Load native cad file] con il seguente messaggio:

        "Il file CAD è stato aggiunto al confronto delle parti. Selezionare questo file come prima o seconda parte per caricarlo nella vista 2D/3D [The CAD file was added to part compare. Load the part as the first or the second project to load it in the 2D/3D view]".

        Figura 3.582.

        Confermare con OK.

      • File PKG di SolidDesigner (*.pkg)

      • File PKG/STL di SolidDesigner (*.stl)

      • Solidworks 2010 (*.sldprt, *.sldasm)

      • U3D (*.u3d)

      • *.zjv

      [Nota]Nota

      Assicurarsi che l'applicazione CAD sia stata avviata quando si selezionano i formati CAD.

    3. Se ci sonoambiguità per un'estensione di file, viene visualizzata un'ulteriore finestra di dialogo.

      Ci sono ambiguità, ad esempio, per un'estensione di file come .prt, utilizzata da Creo Elements oltre che da NX, nonché per alcune versioni di un sistema CAD.

      Selezionare il sistema e la versione desiderati nella casella di riepilogo.

    4. Viene visualizzata la finestra di dialogo Seleziona unità [Selection of unit].

      Figura 3.583.

      Selezionare l'unità corretta dalla casella di riepilogo: mm, cm, dm , m, INCH, FEET, INCH/10, INCH/100

      Confermare facendo clic su OK.

      -> Il file viene caricato nell'area di dialogo Confronto tabellare [Tabular Compare].

  • Geometria da CAD Caricamento [Load geometry from CAD] :

    Se Accesso alla geometria da CAD caricare [Load geometry from CAD] , l'individuo selezionato in CAD oppure ha caricato l'assembly nella finestra di dialogo per la ricerca.

  • Stampa [Print] :

  • Tutti i progetti Rimuovere [Remove all projects] :



[76] È possibile configurare la visualizzazione della somiglianza geometrica, vedere Sezione 1.6.4.5.2.1, “ Tasto "DisplayGeoDistances" - Confronto tabellare - Visualizzazione della somiglianza geometrica ” in Amministrazione PARTsolutions - Manuale .

[77] la visualizzazione dipende dai sistemi CAD installati
