5.8.2.1.2.  Nuovo progetto

Nuovo progetto [New project] crea un nuovo progetto all'interno della directory selezionata.

  1. Selezionare la directory desiderata in cui creare il nuovo progetto.

  2. Fate clic sul comando del menu contestuale Nuovo progetto [New project].

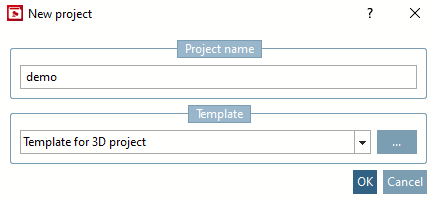

    -> Si apre la finestra di dialogo Nuovo progetto [New project].

    Figura 5.67.

  3. Inserire il nome desiderato per il progetto [Project name] in Nome [Project name].

    [Nota]Nota

    Mantenete il nome del progetto il più breve possibile!

  4. Selezionare il modello [Template] desiderato nel campo dell'elenco sottostante:

    • Modello per progetto 3D [Template for 3D project] (modello standard per progetti 3D)

      Progetto 3D

      Figura 5.68. Progetto 3D

    • Modello per la configurazione dell'assemblaggio [Template for Assembly Configuration] (modello standard per la configurazione dell'assemblaggio)

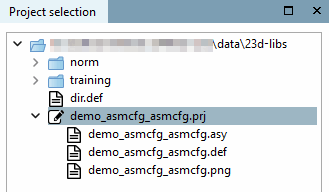

      -> Vengono creati i file di base corrispondenti.

      Configurazione di montaggio

      Figura 5.69. Configurazione di montaggio

      Selezionare *_asmcfg.asy e fare clic su Modifica [Edit] o fai clic su A livello di progetto, fare clic sul comando del menu contestuale Apri con PARTdesigner [Open with PARTdesigner].

      -> La configurazione viene aperta in PARTdesigner. Vedere la Sezione 7.13, “Finestra di aggancio "Configuratore" / "Assemblaggio"”.

    • Modello per l'architettura del progetto 3D con LOG (asse Z in alto) (variabile LOGDEST con architettura [Architecture] predefinita come mercato di destinazione)

      risp.

      Modello per progetto 3D ingegneria meccanica con LOG (asse Y in alto) (variabile LOGDEST con ingegneria meccanica [Mechanical engineering] predefinita come mercato di destinazione)

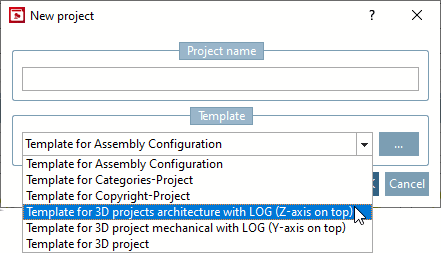

      Figura 5.70.

      Selezionando uno di questi due modelli, le variabili di base per il controllo del LOG vengono create automaticamente con i valori corrispondenti. In pratica, se si desidera fornire un modello più volte con diversi livelli di dettaglio, selezionare uno di questi modelli (mercato di destinazione architettura [Architecture] o ingegneria meccanica [Mechanical engineering] ).

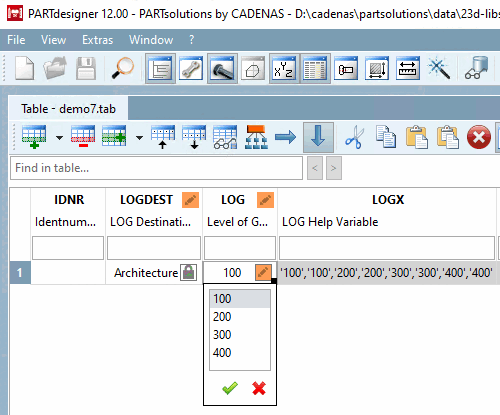

      LOGDEST = Architettura [Architecture]

      Figura 5.71. LOGDEST = Architettura [Architecture]

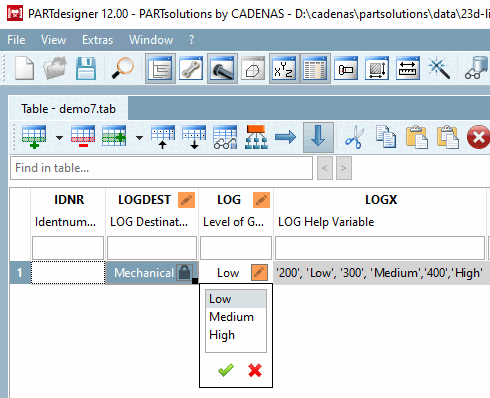

      LOGDEST = Ingegneria meccanica [Mechanical engineering]

      Figura 5.72. LOGDEST = Ingegneria meccanica [Mechanical engineering]

      ID   Visualizzazione BIM Info   Display MECH Info
      100 100Nessuna geometria non disponibile/
      200 200Profondità di visualizzazione approssimativa (geometria semplice basata su regole) BassoBox di delimitazione
      300 300Profondità media di visualizzazione (geometria semplice basata su regole) MedioContorno dell'interferenza
      400 400Molto dettagliato (per il marketing, la campionatura digitale) AltoMolto dettagliato

      I dettagli si trovano alla voce Sezione 5.9.4.3.5, “Esempio: caratteristiche speciali per la creazione di progetti, in particolare nei cataloghi di architettura / BIM ”.

    • In alternativa, puoi utilizzare Sfoglia ... determina il modello. (La cartella dei file dei modelli è $CADENAS_SETUP\prjtmpl\default.)

    • Template per il progetto Categorie [Template for categories project]: vedere Sezione 5.12.3.2, “Classificazione (per categorie) - (per Paesi) - (per funzionalità)” e Sezione 3.2.15, “ Classificazione per categoria / alfabeto / paese di distribuzione ”.

    • Modello per il progetto sul copyright [Template for copyright project]: vedi Sezione 3.2.19, “ Progetto di copyright ”.

  5. Confermare con OK.

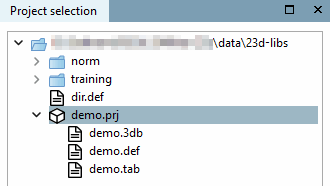

    -> Il nuovo progetto viene trasferito nell'albero delle directory con i file di base.

    File di progetto (.prj) con 3D subordinato, tabella e file di traduzione

    Figura 5.73. File di progetto (.prj) con 3D subordinato, tabella e file di traduzione

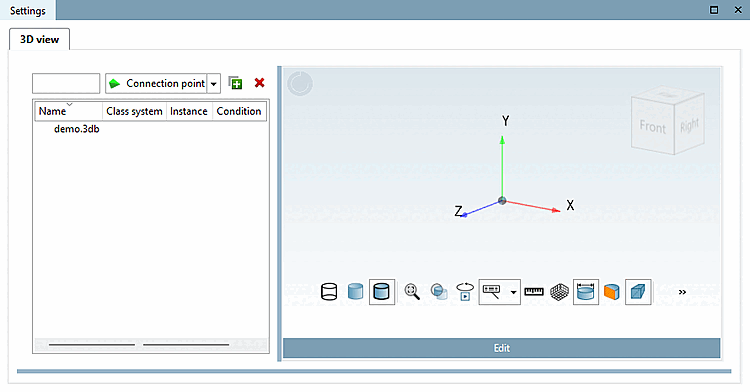

    • *.3db: Dopo la selezione, sotto Modifica progetto [Edit project] viene visualizzata un'anteprima 3D vuota. Utilizzare Edit per aprire PARTdesigner e creare il modello 3D. Vedere Capitolo 7, Progettista di parti .

      Figura 5.74.

    • *Dopo la selezione, in Modifica progetto [Edit project] vengono visualizzati i dettagli del progetto vuoto. Utilizzare Modifica [Edit] per aprire PARTdesigner e creare la tabella degli attributi caratteristici. Vedere Capitolo 7, Progettista di parti .

      Figura 5.75.

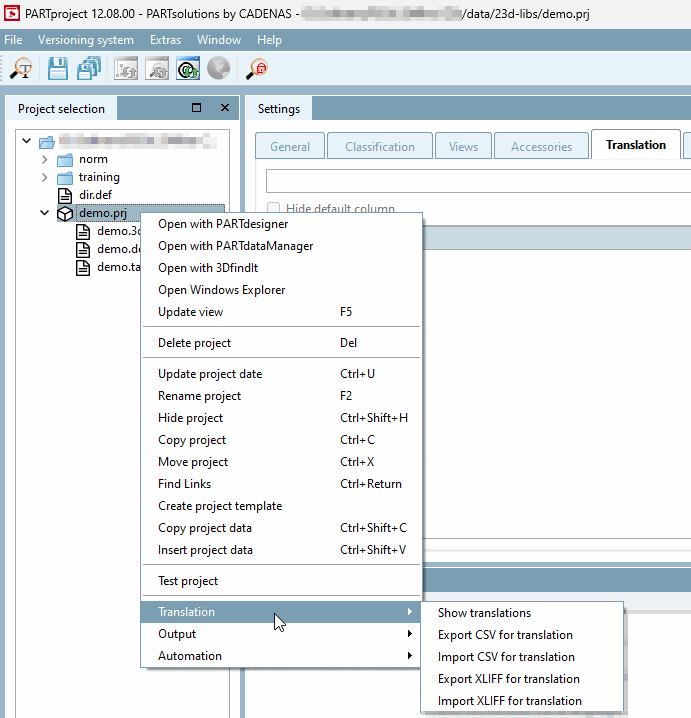

    • *.def: file di traduzione, PARTproject apre la pagina della scheda Traduzione [Translation].

      Per creare e analizzare le traduzioni, utilizzare il comando del menu contestuale Traduzione [Translation] nel file di progetto, vedere Sezione 5.8.2.1.14, “ Traduzione di ”.

      Figura 5.76.

[Nota]Nota

I progetti devono avere una tabella intatta, altrimenti non possono essere salvati in PARTdesigner.

Se viene visualizzato il seguente messaggio di errore, significa che non esiste ancora una tabella:

Errore riga ZA (ZA,DA,0), il numero deve essere superiore a 0.

Figura 5.77. Errore riga ZA (ZA,DA,0), il numero deve essere superiore a 0.

Questo errore compare finché non viene creata una tabella. A questo punto è irrilevante se la variabile viene utilizzata nel modello.

è sufficiente una tabella con una sola variabile e un solo valore, in modo che non venga visualizzato alcun errore.

Figura 5.78. è sufficiente una tabella con una sola variabile e un solo valore, in modo che non venga visualizzato alcun errore.

L'errore potrebbe verificarsi anche durante il controllo QA [QA check].

"Non esistono record di dati nel file" è un errore successivo a "Errore riga ZA (ZA,DA,0), il numero deve essere maggiore di 0" (si verifica, ad esempio, se le righe della tabella sono state successivamente cancellate.

Figura 5.79.
