2.6. Riferimento completo al CAD di tutti i comandi del menu
2.6.3.  Inserire dalla libreria dei pezzi standard e acquistati tramite "ENTERPRISE 3Dfindit".
Indietro  Avanti

2.6.3.  Inserire dalla libreria dei pezzi standard e acquistati tramite "ENTERPRISE 3Dfindit".

Di seguito viene descritto come inserire un componente da 3Dfindit nel sistema CAD 3D.

[Nota]Nota

Viene descritta la procedura standard.

Per alcuni sistemi CAD, ulteriori informazioni sono disponibili nel capitolo specifico del CAD.

[Nota]Nota

3Dfindit offre metodi di posizionamento automatico per alcune parti come le viti.

  1. Dal menu 3Dfindit, fare clic su 3Dfindit o Inserisci modello [Insert model] .

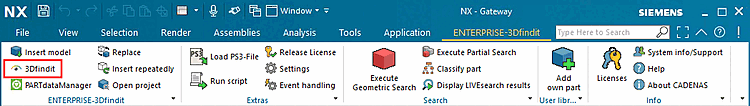

    3Dfindit (illustrazione esemplare da NX)

    Figura 2.110.  3Dfindit (illustrazione esemplare da NX)

    -> La vista cambia in 3Dfindit.

  2. Selezionare il componente desiderato utilizzando qualsiasi metodo di ricerca.

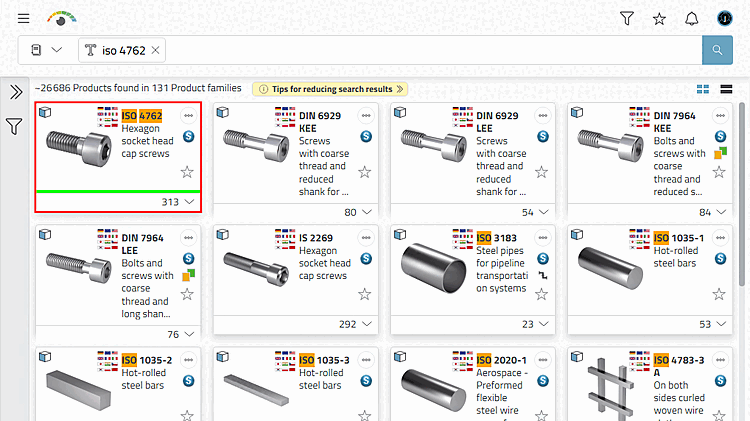

    Ad esempio, ricerca full text secondo "ISO 4762".

    Figura 2.111. Ad esempio, ricerca full text secondo "ISO 4762".

  3. Aprire il pezzo e determinare la caratteristica desiderata.

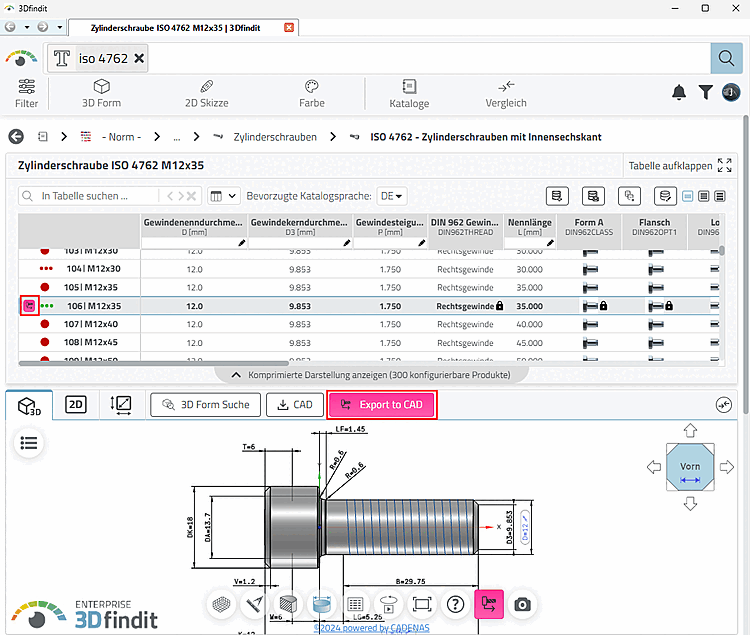

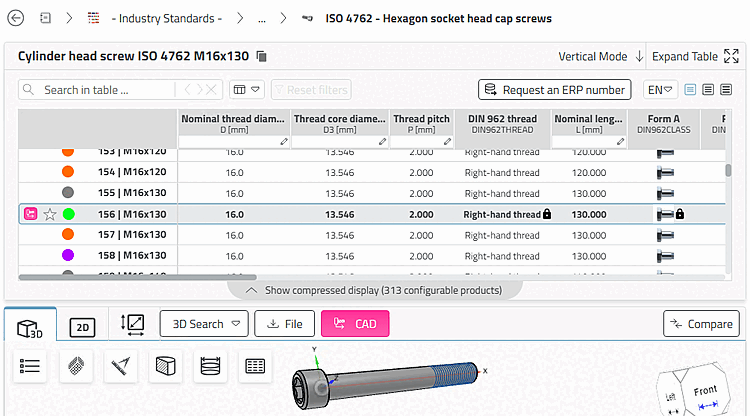

    Selezionare la caratteristica nella tabella

    Figura 2.112. Selezionare la caratteristica nella tabella

  4. Fare clic sul pulsante Esporta in CAD.

  5. Nel sistema CAD viene visualizzato ildialogo di posizionamento.

    [Nota]Nota

    Il dialogo di posizionamento è disponibile per le interfacce di Inventor, Creo Parametric, Solid Edge, SolidWorks e NX. Per gli altri sistemi CAD, il posizionamento si esegue con i metodi standard del proprio sistema CAD.

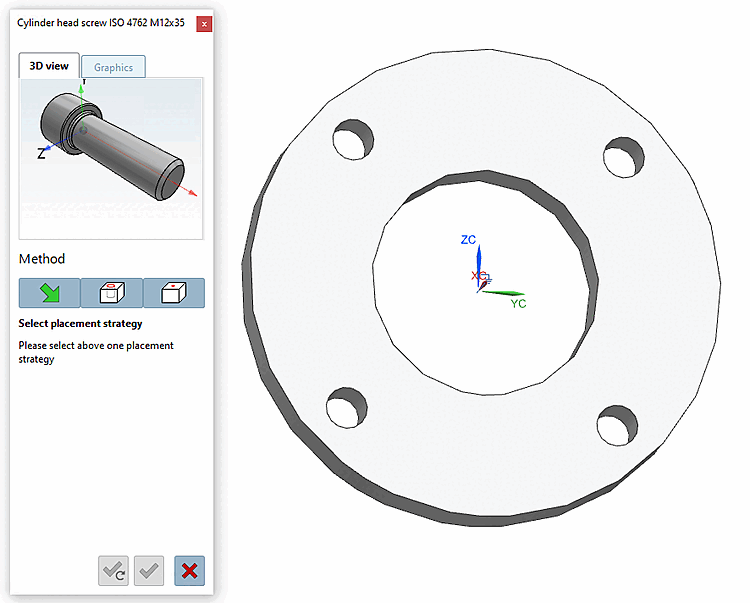

    Selezionare la strategia di posizionamento [Select placement strategy]

    Figura 2.113.  Selezionare la strategia di posizionamento [Select placement strategy]

  6. Selezionare un metodo di posizionamento:

    1. Sistema CAD (metodo di posizionamento CAD standard)

      [Nota]Nota

      Questo metodo di posizionamento è sempre disponibile.

    2. Nel foro del cilindro [In Cylinder] (metodo di posizionamento 3Dfindit)

      Ad esempio, per il posizionamento di viti, ma anche di cuscinetti su alberi.

      Crea automaticamente le condizioni di posizionamento necessarie per inserire il corpo in un foro cilindrico. [Create automatic references to place a body in a cylinder hole.]

      I dettagli sono disponibili sul sito Sezione 2.6.2.2, “ "Nel foro del cilindro" ”.

    3. Sulla superficie [On surface] (metodo di posizionamento 3Dfindit)

      Crea automaticamente le condizioni di posizionamento necessarie per collocare il corpo in modo ortogonale sulla superficie [Create mates for placement on planar face].

      I dettagli sono disponibili sul sito Sezione 2.6.2.3, “ "In superficie" ”.

    4. Toccare le superfici [Touching Surfaces] (metodo di posizionamento 3Dfindit)

      ad esempio per il posizionamento di viti a testa svasata

      Posizionamento tramite due superfici di contatto [Placement with coincident faces]

      I dettagli sono disponibili sul sito Sezione 2.6.2.4, “ "Toccare le superfici" ”.

    [Nota]Nota

    Per i metodi di posizionamento non disponibili, i pulsanti corrispondenti sono nascosti. Sono disponibili diversi metodi, in particolare per gli elementi di connessione a vite.

    [Nota]Nota

    È possibile che vengano visualizzate finestre di dialogo specifiche per il CAD. Inserire le voci corrispondenti.

    -> La vista 3D [3D view] nel dialogo di posizionamento mostra i possibili punti di collegamento. Se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nella finestra di dialogo di posizionamento.

    -> Nella finestra di dialogo di posizionamento della scheda Grafica [Graphics] sono disponibili immagini 3D del componente o viste tecniche (se disponibili).

    -> Nella finestra di dialogo di posizionamento vengono visualizzati i seguenti pulsanti:

    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)

    Multiplo Luogo [Multiple placement]: Attivando la casella di controllo si posizionamento diretto e ripetuto nel CAD, senza la necessità di Pulsante multiplo Luogo uso [Place multiple]. [11]

    [Nota]Nota

    Informazioni di base:

    I metodi di posizionamento visualizzati nel caso specifico dipendono dal tipo di componente.

    Non tutti i componenti del catalogo degli standard sono per il metodo di posizionamento intelligente riservato. Il metodo di posizionamento standard è sempre disponibile. Corrente viene posizionato in modo intelligente dalle interfacce a parti a simmetria rotazionale come: viti, dadi, dischi e cuscinetti.

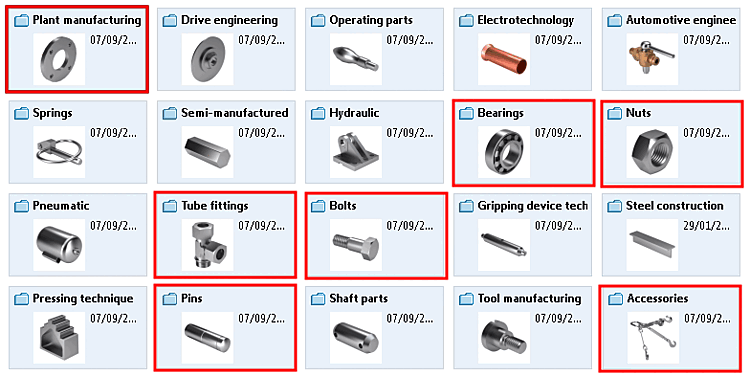

    La seguente illustrazione fornisce una panoramica dei componenti per i quali è possibile un posizionamento intelligente.

    Figura 2.114.

Se nella sezione di posizionamento sono presenti dei modelli, questi vengono riconosciuti e viene visualizzata una finestra di dialogo corrispondente. Vedere Sezione 2.6.2.5, “ Modello di inserimento - riconoscimento dei modelli ”.

Una descrizione dettagliata di 3Dfindit è disponibile su ENTERPRISE 3Dfindit.



[11] Per alcuni sistemi CAD, il Funzione disponibile su tutti i metodi di posizionamento, solo su altri nel metodo di posizionamento CAD standard. Se il metodo non porta a è disponibile, viene visualizzata la casella di controllo Grigio.
