1.10.1.3.2.25.  Etichette di texture

Con la V12 è disponibile una nuova funzione che consente di posizionare immagini (ad esempio un display o un adesivo/logo) sulle superfici dei componenti.

Le etichette sono definite allo stesso modo dei materiali.

Le etichette delle texture non vengono trasferite ai sistemi CAD.

Preparazione
  1. Definire le etichette delle texture [Texture label] desiderate in PARTproject in Gestione materiali di rendering [Maintain render materials].

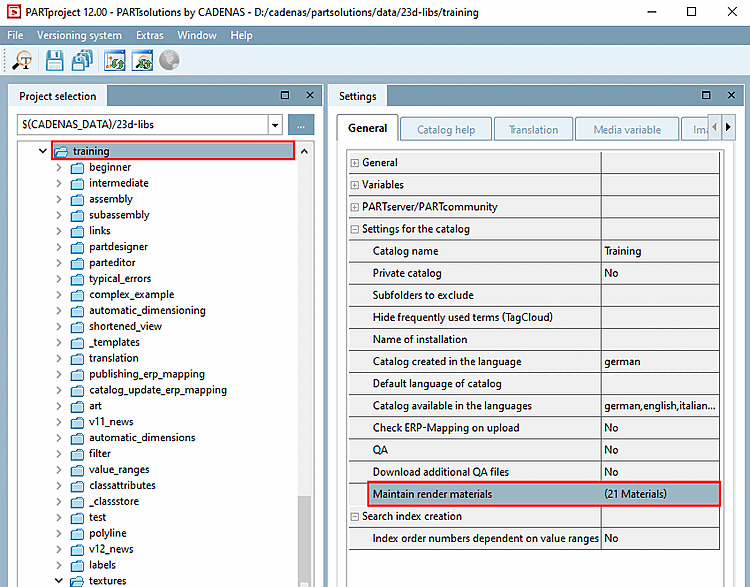

    Aprire la finestra di dialogo facendo clic sul pulsante Sfoglia .....

    Figura 1.521.

    -> Si apre la finestra di dialogo Render materials.

  2. Fare clic su Modifica [Edit].

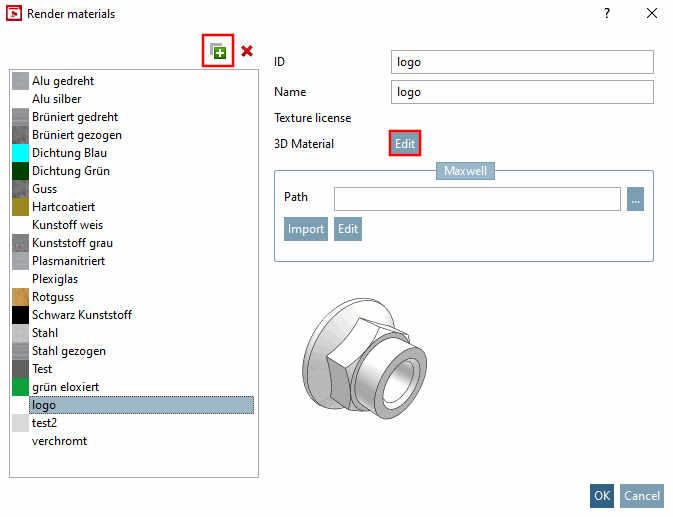

    Figura 1.522.

    -> Si apre la finestra di dialogo Modifica materiale per l'anteprima 3D [Edit material for 3D preview].

  3. In Struttura colore [Color texture], selezionare il percorso dell'immagine da utilizzare come etichetta e attivare la casella di controllo Etichetta texture [Texture label].

    (Per poter chiudere il dialogo è necessario compilare anche la licenza e la fonte, ma questo non ha nulla a che vedere con l'etichetta stessa).

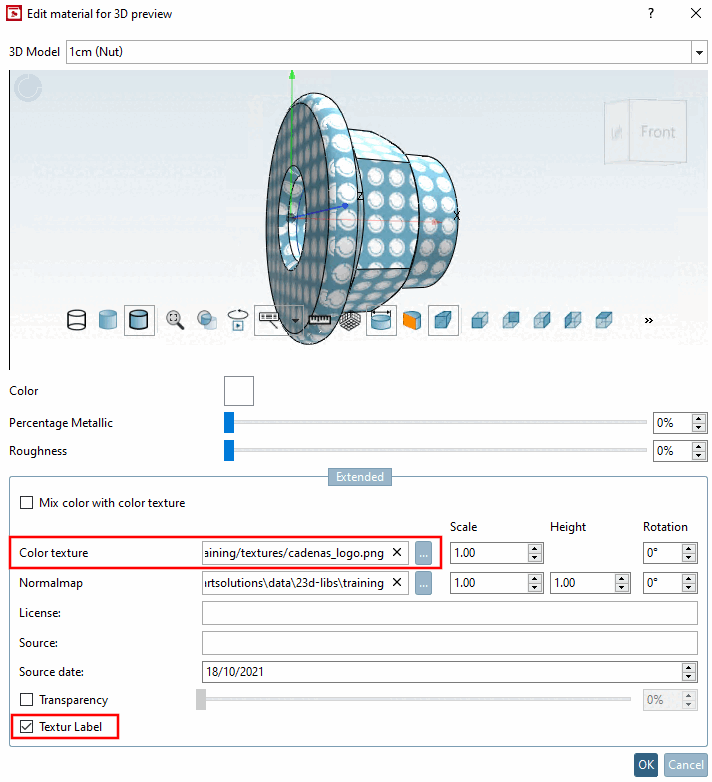

    Figura 1.523.

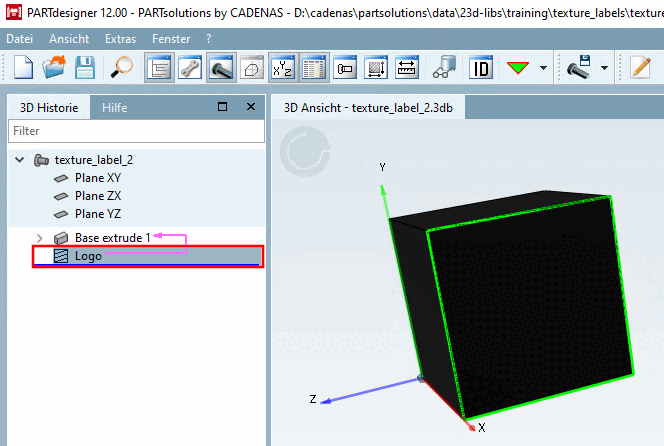

I materiali creati in questo modo sono successivamente disponibili per l'assegnazione in PARTdesigner.

Assegnazione delle etichette alle aree
  1. Etichetta su superficie planare:

    1. Selezionare l'area.

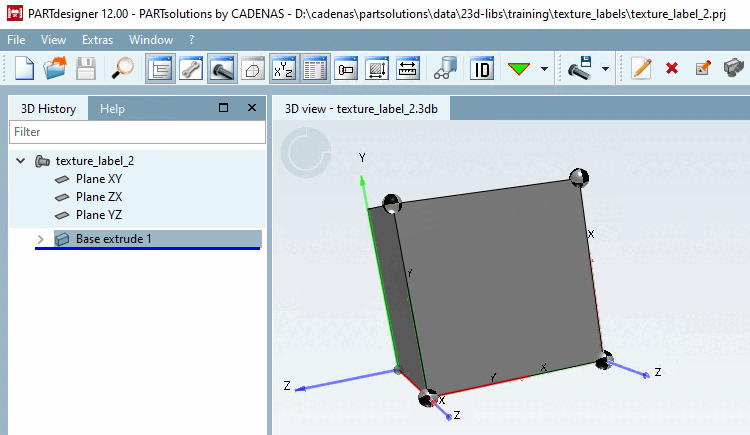

      Figura 1.524.

    2. Aprire il menu contestuale e fare clic sul comando Etichetta texture [Texture label].

    3. Selezionare un sistema di coordinate (simile a Schizzo su superficie).

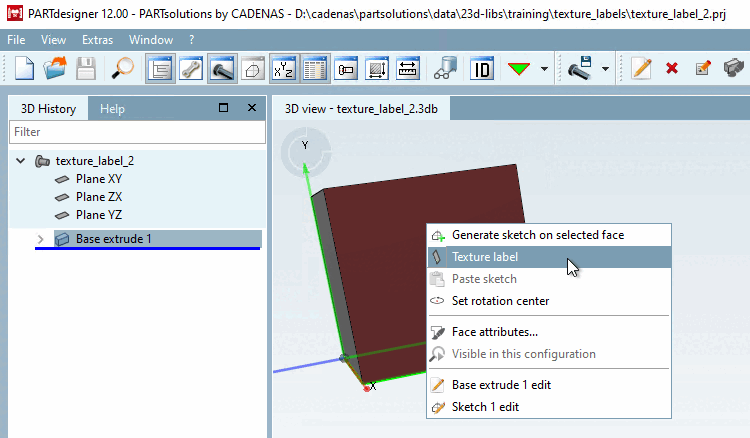

      Figura 1.525.

      -> Si apre la finestra di aggancio delle texture.

    4. Determinare il posizionamento [Positioning], le dimensioni e la rotazione [Rotation] dell'etichetta. Selezionare l'etichetta desiderata nel campo elenco sotto RenderMaterial.

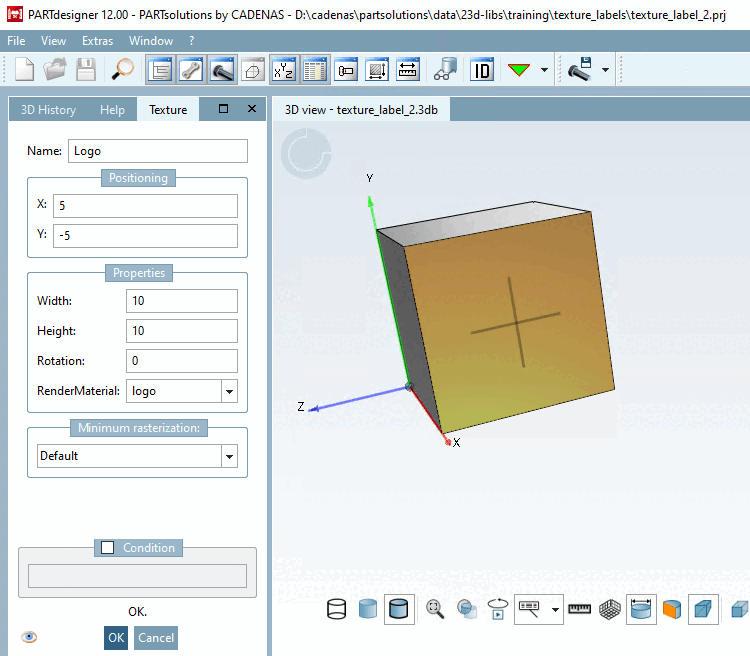

      Figura 1.526.

    5. Confermare con OK.

      Figura 1.527.

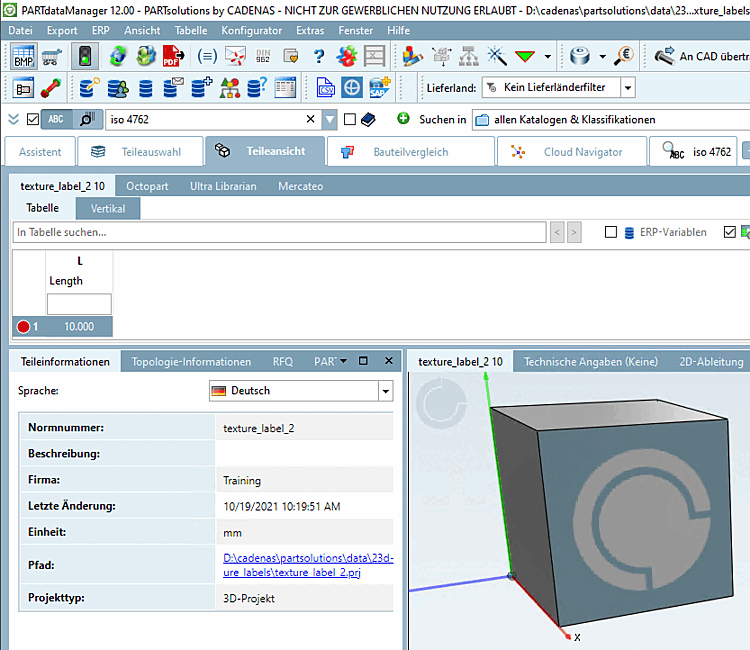

    6. Aggiornare l'indice di visualizzazione e aprire la parte in PARTdataManager.

      Figura 1.528.

  2. Etichetta su superficie arrotondata:

    Il posizionamento su una superficie arrotondata è analogico.
