1.10.1.3.2.26.  Dimensioni: Nuova opzione di impostazione "Sempre visibile" in 3D

Se l'opzione Sempre visibile [Always visible] è impostata nella finestra di aggancio Dimensioni [Dimensionings] in Parametri 3D [3D Parameter], la rispettiva quotatura viene sempre visualizzata indipendentemente dallo stato di rotazione del componente. Ciò può essere vantaggioso per alcune dimensioni, come ad esempio gli ingombri.

Nella V11, le dimensioni venivano nascoste se venivano ruotate oltre una certa misura rispetto alla rispettiva vista.

Il testo non viene ruotato.

Anche la vista 2D non è interessata.

Nelle versioni precedenti, la funzione viene semplicemente ignorata, cioè visualizzata normalmente.

Senza attivare la funzione, la quotatura sarebbe già nascosta nello stato di rotazione mostrato.

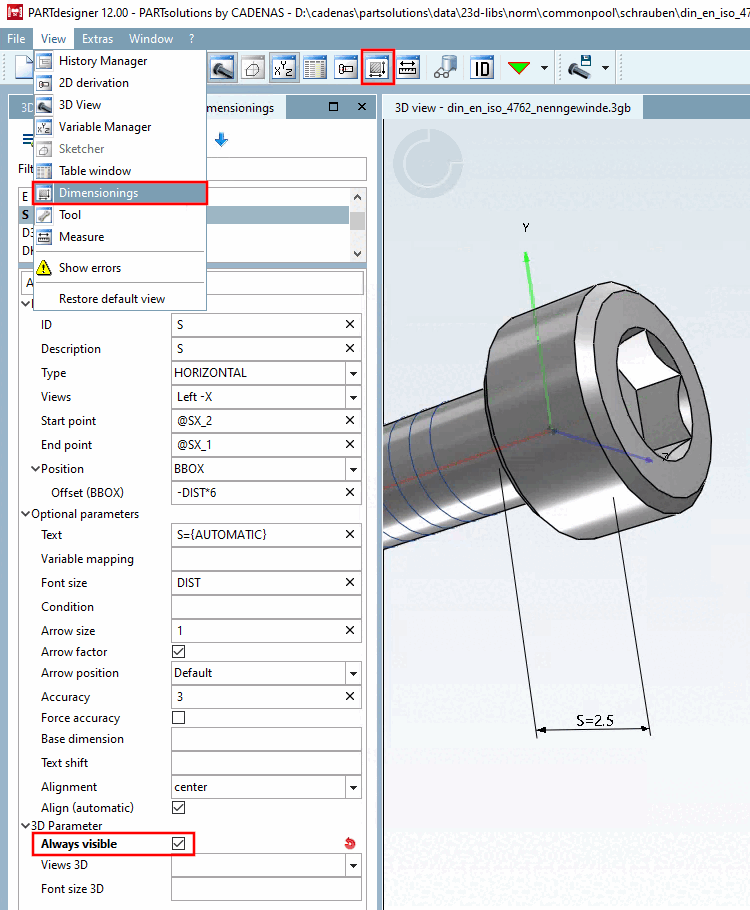

Figura 1.529. Senza attivare la funzione, la quotatura sarebbe già nascosta nello stato di rotazione mostrato.
