Wird im Dockingfenster Bemaßungen [Dimensionings] unter 3D-Parameter [3D Parameter] die Option Immer sichtbar [Always visible] gesetzt, wird die jeweilige Bemaßung unabhängig vom Rotationszustand des Bauteils immer angezeigt. Dies könnte z.B. bei bestimmten Maßen wie Gesamtabmessungen vorteilhaft sein.
In V11 wurden Bemaßungen ausgeblendet, wenn bezogen auf die jeweilige Ansicht über ein gewisses Maß hinaus rotiert wurde.
Die 2D-Ansicht ist ebenfalls nicht betroffen.
In älteren Versionen wird das Feature einfach ignoriert, also ganz normal angezeigt.

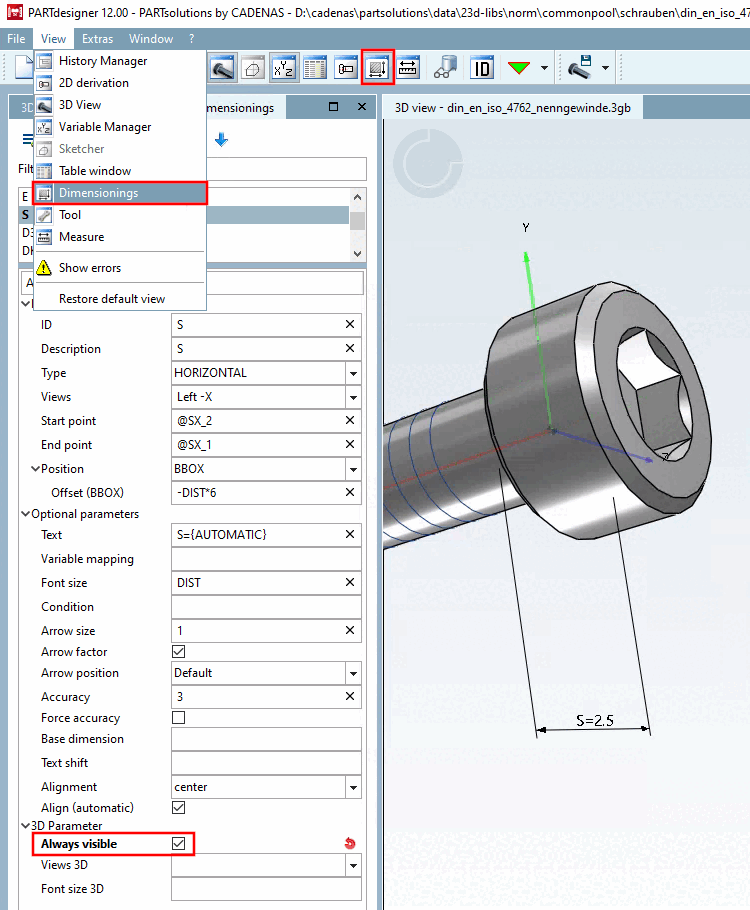

Ohne Aktivierung des Features wäre die Bemaßung beim gezeigten Rotationszustand bereits ausgeblendet.
