1.10.1.3.2.26.  Les cotes sont affichées : Nouvelle option de paramétrage "Toujours visible" en 3D

Si l'option Toujours visible [Always visible] est activée dans la fenêtre d'ancrage Cotes [Dimensionings] sous Paramètres 3D [3D Parameter], la cote correspondante est toujours affichée, indépendamment de l'état de rotation de l'élément de construction. Cela pourrait par exemple être avantageux pour certaines cotes telles que les dimensions totales.

Dans la V11, les cotes étaient masquées si la rotation était supérieure à un certain niveau par rapport à la vue correspondante.

Le texte ne pivote pas.

La vue 2D n'est pas non plus affectée.

Dans les versions plus anciennes, la fonctionnalité est tout simplement ignorée, c'est-à-dire qu'elle s'affiche normalement.

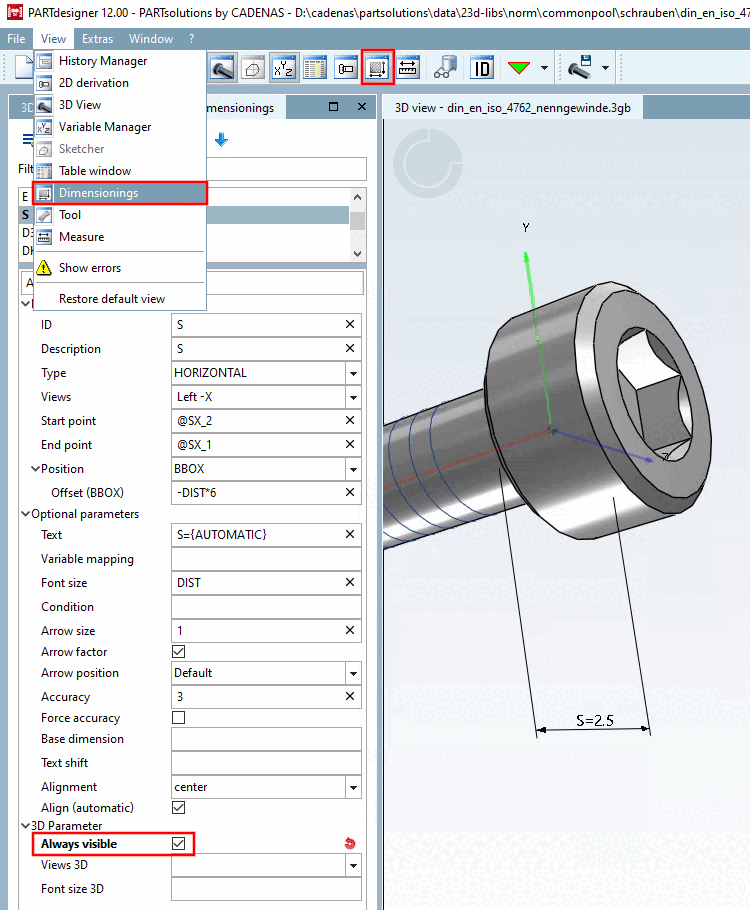

Si cette fonction n'était pas activée, la cote serait déjà masquée dans l'état de rotation affiché.

Si cette fonction n'était pas activée, la cote serait déjà masquée dans l'état de rotation affiché.
