6.3.3.  Creare una variante in PARTlinkManager

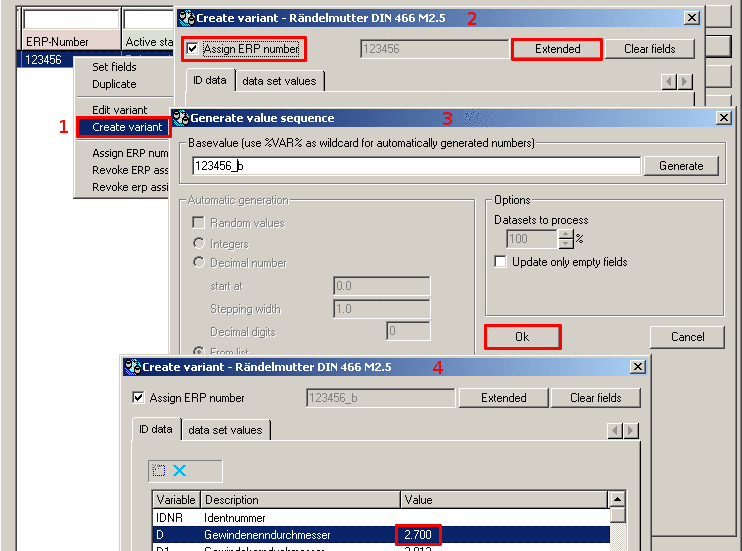

Per creare una variante in PARTlinkManager, procedere come segue:

  1. Selezionare la riga desiderata nel PARTlinkManager.

  2. Richiamare il comando Crea variante come nuova copia [Create variant as new copy] tramite il menu contestuale.

    -> Si apre l'omonima finestra di dialogo.

  3. Attivare la casella di controllo Assegnazione numero ERP [Assign ERP number].

    -> Il pulsante Avanzate [Extended] è attivato.

  4. Fare clic sul pulsante Avanzate [Extended].

    -> Si apre la finestra di dialogo Genera sequenza di valori [Generate value sequence].

  5. Inserire il numero desiderato per la variante.

  6. Confermare con Ok.

  7. Viene nuovamente visualizzata la finestra di dialogo Crea variante [Create variant].

  8. Modificare la variabile desiderata (nell'esempio 'S')

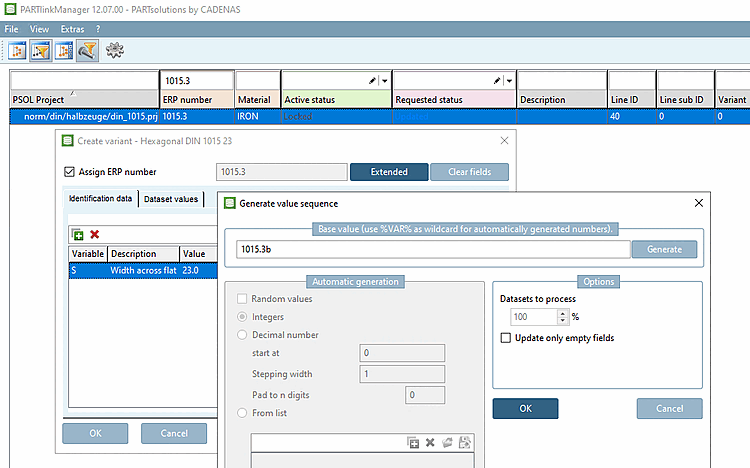

    Figura 6.29.

  9. Confermare con Ok.

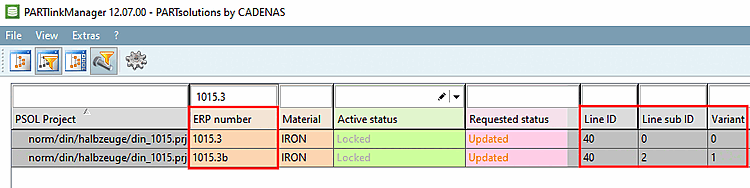

  10. -> La variante appare come una nuova riga nel PARTlinkManager.

    La variante viene gestita nel LinkDB/PLDBDEMO con lo stesso ID di linea [Line ID], ma con un subID di linea [Line sub ID] diverso.[12]

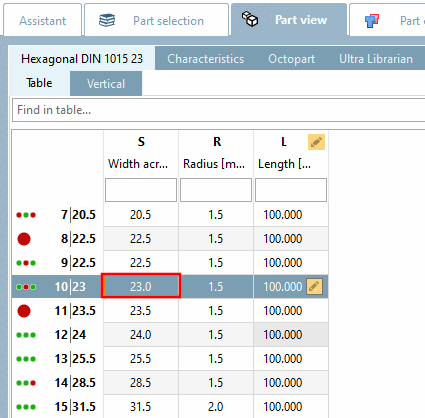

  11. Controllare la visualizzazione in PARTdataManager.

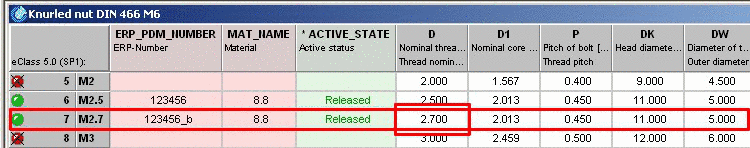

    La variante con il diametro nominale della filettatura modificato viene visualizzata accanto alla geometria originale.



[12] Sezione 6.1.3.2, “Gestione interna delle varianti”Le informazioni sulle varianti sono disponibili su .
